Review (Ansehen); Display (Anzeige) - GRAPHTEC GL200 midi LOGGER Benutzerhandbuch

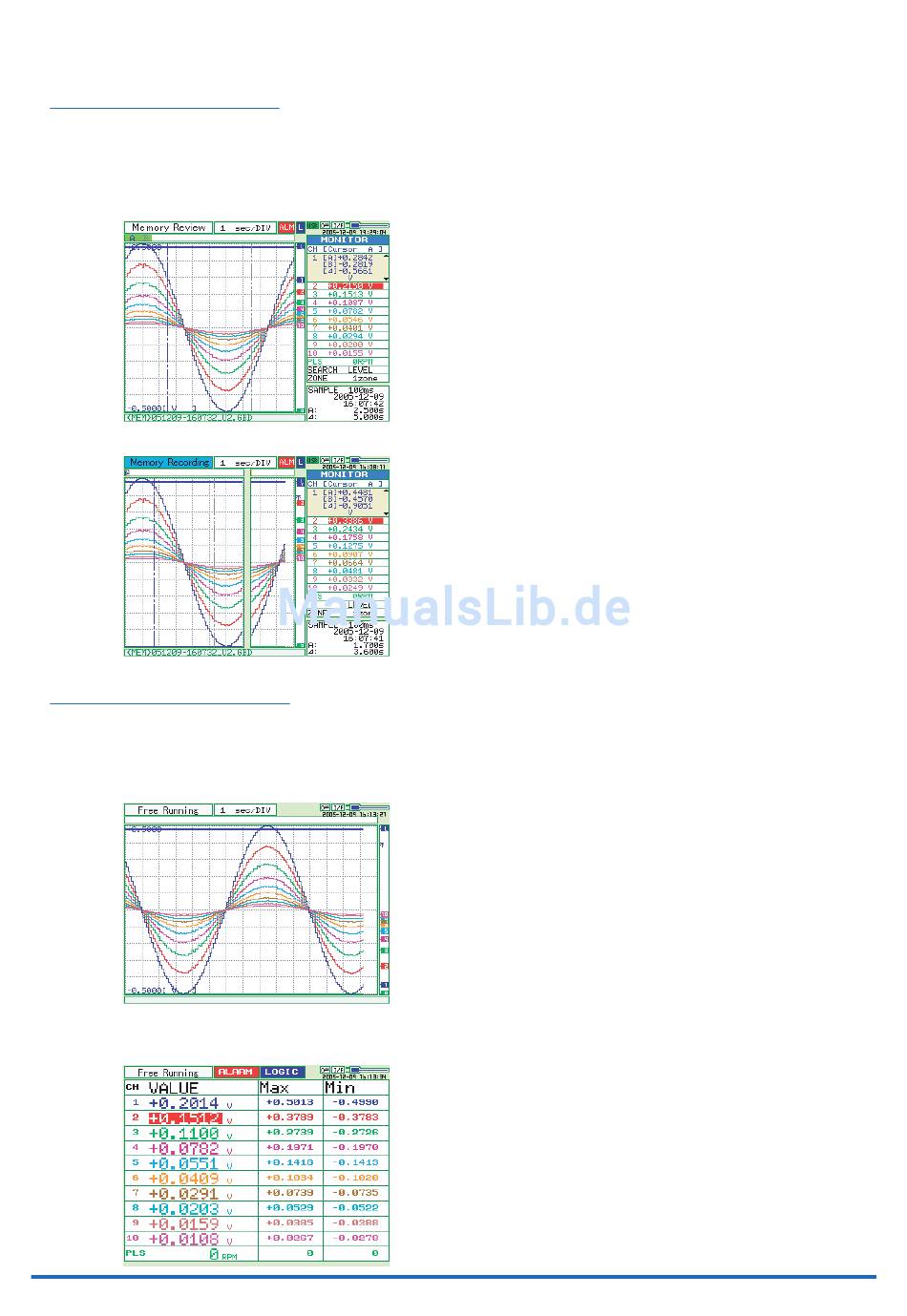

(9) REVIEW (ANSEHEN)

Diese Taste dient zur Wiedergabe aufgezeichneter Daten.
• In der Betriebsart Freilauf wird die Wiedergabe der aufgezeichneten Daten gestartet.
Dazu wird die Anzeige zur Angabe der Quelldatei für die Wiedergabe angezeigt. Hier wählen Sie aus,
welche Datei wiedergegeben werden soll.
• Während einer Datenaufzeichnung findet die Wiedergabe der aufgezeichneten Daten in einem zweiten
Fenster statt.

(10) DISPLAY (ANZEIGE)

Diese Taste dient zur Umschaltung der Betriebsarten für die Anzeigefenster.
• Signalverlauf + Digitalanzeigebereich: Voreinstellung
• Vergrößerte Anzeige des Signalverlaufs: In dieser Betriebsart wird der Signalverlauf im Vollbildmodus
angezeigt.
• Digital- + Berechnungsanzeige: Stellt digitale Werte und die Berechnungsergebnisse mit großer
Textanzeige dar.
(Die Berechnungsergebnisse werden in Echtzeit hinzugefügt.)
Einstellungen und Messung
3-7
