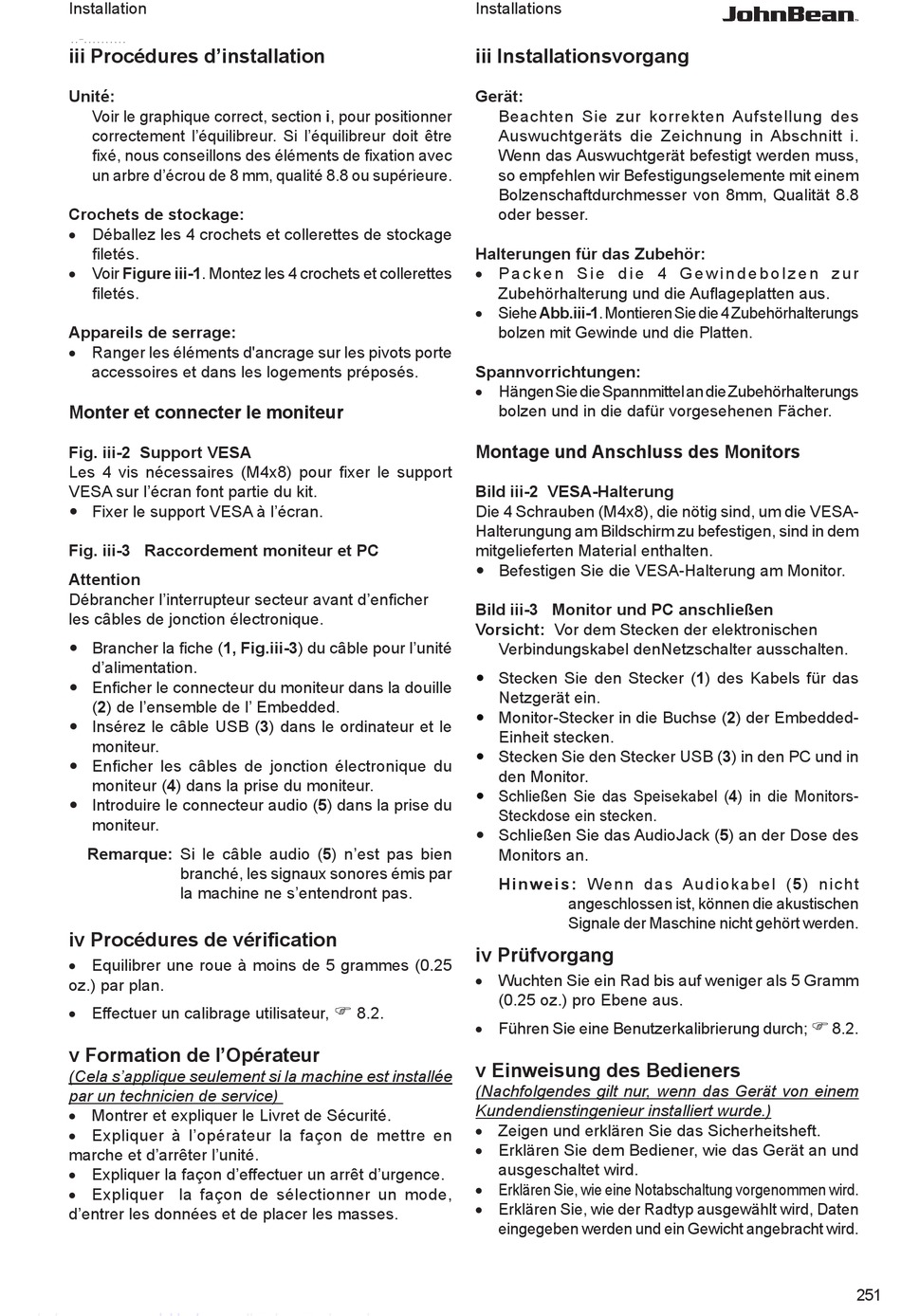

iii Installationsvorgang
Gerät:
Beachten Sie zur korrekten Aufstellung des
Auswuchtgeräts die Zeichnung in Abschnitt i.
Wenn das Auswuchtgerät befestigt werden muss,
so empfehlen wir Befestigungselemente mit einem
Bolzenschaftdurchmesser von 8mm, Qualität 8.8
oder besser.
Halterungen für das Zubehör:
• P a c k e n S i e d i e 4 G e w i n d e b o l z e n z u r
Zubehörhalterung und die Aufl ageplatten aus.
• Siehe Abb.iii-1. Montieren Sie die 4 Zubehörhalterungs
bolzen mit Gewinde und die Platten.
Spannvorrichtungen:
• Hängen Sie die Spannmittel an die Zubehörhalterungs
bolzen und in die dafür vorgesehenen Fächer.
Montage und Anschluss des Monitors
Bild iii-2 VESA-Halterung
Die 4 Schrauben (M4x8), die nötig sind, um die VESA-
Halterungung am Bildschirm zu befestigen, sind in dem
mitgelieferten Material enthalten.
— Befestigen Sie die VESA-Halterung am Monitor.
Bild iii-3 Monitor und PC anschließen
Vorsicht: Vor dem Stecken der elektronischen
Verbindungskabel denNetzschalter ausschalten.
Stecken Sie den Stecker (1) des Kabels für das
Netzgerät ein.
Monitor-Stecker in die Buchse (2) der Embedded-
Einheit stecken.
Stecken Sie den Stecker USB (3) in den PC und in
den Monitor.
Schließen Sie das Speisekabel (4) in die Monitors-
Steckdose ein stecken.
— Schließen Sie das AudioJack (5) an der Dose des
Monitors an.
Hinweis: Wenn das Audiokabel (5) nicht
iv Prüfvorgang
• Wuchten Sie ein Rad bis auf weniger als 5 Gramm
(0.25 oz.) pro Ebene aus.
F
8.2.
• Führen Sie eine Benutzerkalibrierung durch;
v Einweisung des Bedieners
(Nachfolgendes gilt nur, wenn das Gerät von einem
Kundendienstingenieur installiert wurde.)
• Zeigen und erklären Sie das Sicherheitsheft.
• Erklären Sie dem Bediener, wie das Gerät an und
ausgeschaltet wird.
• Erklären Sie, wie eine Notabschaltung vorgenommen wird.
• Erklären Sie, wie der Radtyp ausgewählt wird, Daten
eingegeben werden und ein Gewicht angebracht wird.
angeschlossen ist, können die akustischen
Signale der Maschine nicht gehört werden.
F
8.2.
