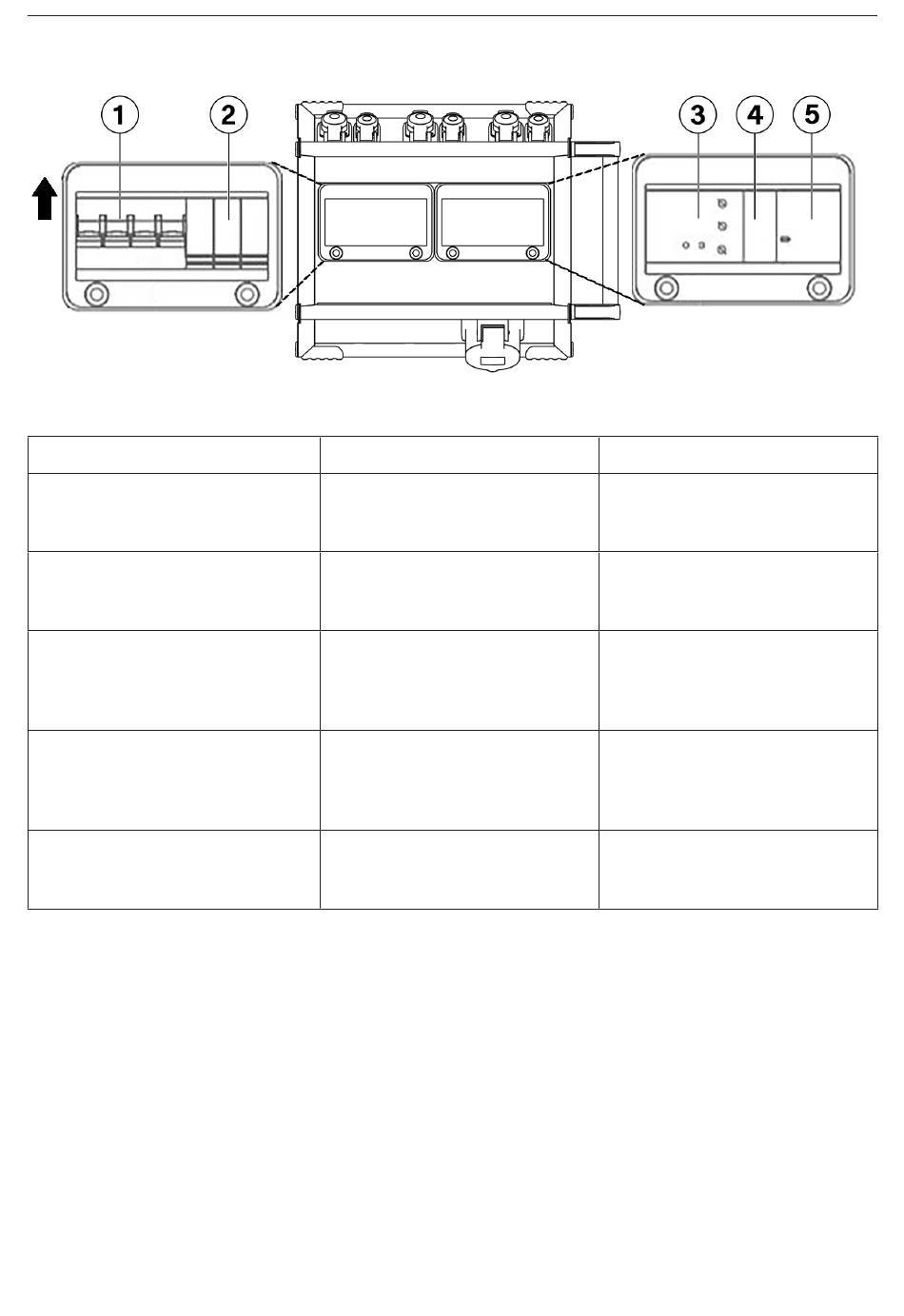

42 Beskyttelsesanordninger og indikatorer
Element
1 Kredsløbsafbryder
(4-polet MCB)
2 3x 2-polet kontak-
tor (indgang)
3 Isolationsovervågning (IMD)
4 Faseovervågning (PMD)
5 1x 4-polet kontaktor (udgang) Afbryder forbindelsen til
98
Formål
Beskytter systemet mod
overstrøm
Beskytter brugeren mod strøm
gennem berøringsfølsomme
kontakter
Overvåger modstanden mellem
neutral (N) og jord (PE) for at
opdage beskadigede kabler/
belastninger
Overvåger de tre individuelle
faser og kontrollerer, om alle tre
faser er tilgængelige og synkro-
niserede med hinanden
udgangsstikket i tilfælde af en
IMD- og/eller PMD-fejl
Status
Kontakten skal være oppe
(i pilens retning)
Rødt lys = aktiv
Grønt lys = inaktiv
Orange blinker = starter
Grøn = aktiveret + aktiv
Rød = inaktiv/svigt
Rødt lys (blinkende) = fejl /
inaktiv
Rødt lys (konstant) = aktiv
Rødt lys = aktiv
Grønt lys = inaktiv
