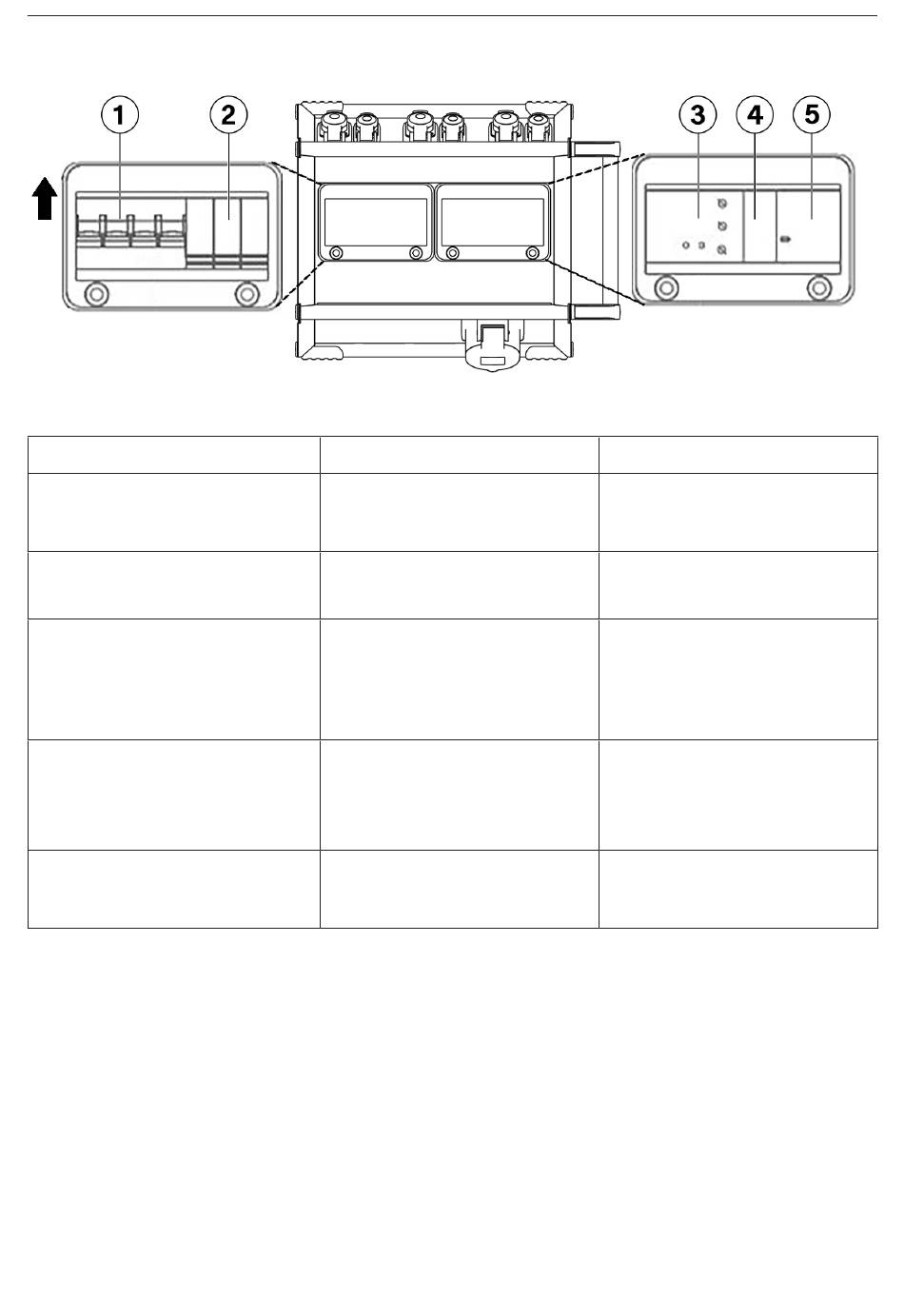

4�2� Urządzenia ochronne i wskaźniki
Element
1�
Wyłącznik ochronny (4-bie-
gunowy MCB)
2�
3x 2-biegunowy stycz-
nik (wejście)
3�
Monitor izolacji (IMD)
4�
Monitorowanie fazowe (PMD)
5�
1x stycznik 4-biegunowy
(wyjście)
Cel
Chroni system przed
przetężeniem�
Chroni użytkownika przed prą-
dem poprzez styki dotykowe�
Monitoruje rezystancję między
przewodem neutralnym (N)
a uziemieniem (PE) w celu
wykrycia uszkodzonych ka-
bli/obciążeń�
Monitoruje trzy fazy i spraw-
dza, czy wszystkie trzy fazy są
dostępne i zsynchronizowa-
ne ze sobą�
Przerywa połączenie z gniazdem
wyjściowym w przypadku błędu
IMD i/lub PMD�
Status
Przełącznik musi wskazywać
ku górze (zgodnie z kierun-
kiem strzałki)
Czerwone światło = aktywny
Zielone światło = nieaktywny
Pomarańczowy migający = start
Zielony = aktywowany + aktywny
Czerwony = nieaktywny/awaria
Czerwone światło (migające) =
błąd / nieaktywny
Czerwone światło (sta-
łe) = aktywny
Czerwone światło = aktywny
Zielone światło = nieaktywny
263
