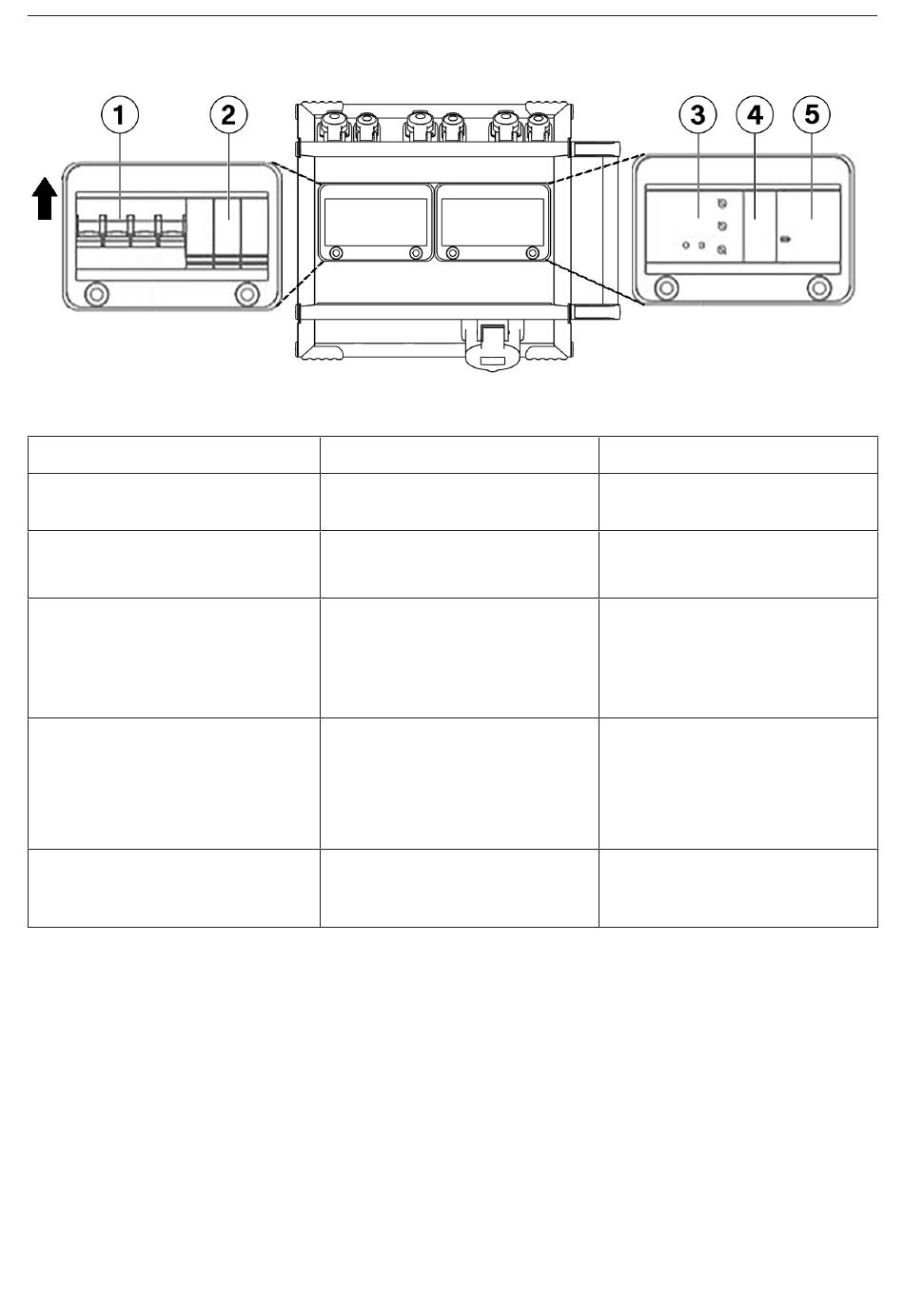

4�2� Apsauginiai įtaisai ir indikaciniai elementai
Elementas
1� Automatinis jungiklis (4
polių MCB)
2� 3x 2 polių kontaktoriai (įėjimo) Apsaugo naudotoją nuo srovių
3� Izoliacijos varžos kontrolės
įtaisas (IMD)
4� Fazių kontrolės įtaisas (PMD)
5� 1x 4 polių kontaktorius
(išėjimo)
Tikslas
Apsaugo sistemą nuo viršsrovio� Jungiklis turi būti perjungtas
per liečiamuosius kontaktus�
Kontroliuoja varžą tarp neu-
tralės (N) ir įžeminimo (PE),
kad aptiktų pažeistus kabelius
/ apkrovas�
Kontroliuoja tris atskiras fazes
ir tikrina, ar visos trys fazės yra
prieinamos ir sinchronizuotos
tarpusavyje�
Nutraukia ryšį su išvesties
lizdu IMD ir (arba) PMD klai-
dos atveju�
Būsena
į viršų (rodyklės kryptimi)
Raudona šviesa = aktyvus
Žalia šviesa = neaktyvus
Mirksi oranžine spalva =
pasileidžia
Žalia = suaktyvintas + aktyvus
Raudona = neaktyvus / gedimas
Raudona šviesa (mirksi)
= klaida /
neaktyvus
Raudona šviesa (šviečia nuo-
lat) = aktyvus
Raudona šviesa = aktyvus
Žalia šviesa = neaktyvus
