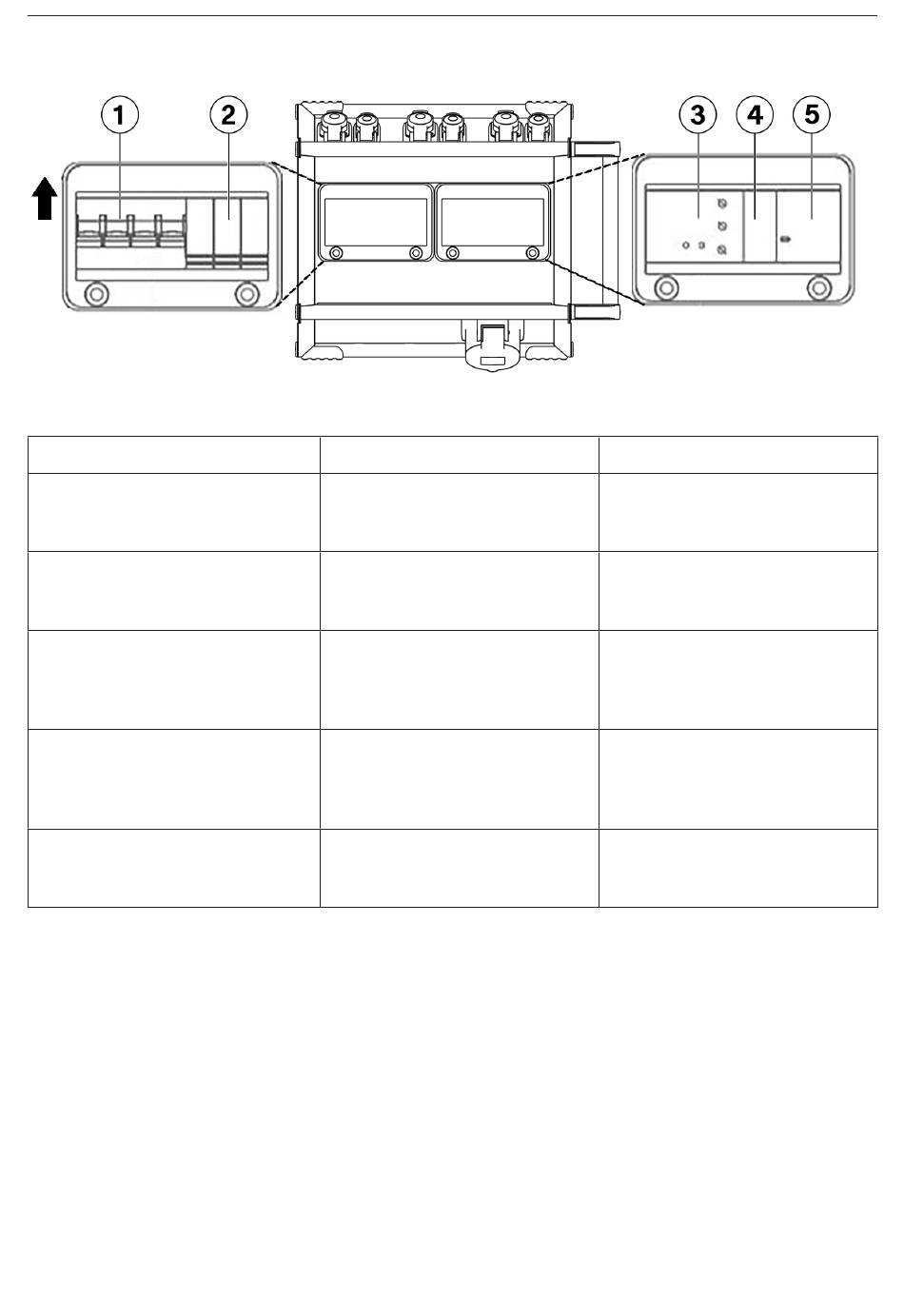

42 Dispositivos de protección y elementos de visualización
Elemento
1 Interruptor de protección
interna (MCB de 4 polos)
2 3 Contactores de 2 po-
los (entrada)
3 Vigilante de aislamiento (IMD) Vigila la resistencia entre neutro
4 Monitorización de
fases (PMD)
5 Contactor de 4 polos
(entrada)
Fin
Protege el sistema del exceso
de corriente
Protege al usuario de corrien-
tes a través de contactos
accesibles
(N) y tierra (PE), para detectar
cables/cargas dañadas
Monitoriza tres fases indivi-
duales y comprueba si están
disponibles todas las fases y si
están sincronizadas entre sí
Interrumpe la conexión con
la clavija de salida en IMD y/o
error PMD
Estado
El interruptor tiene que indicar
hacia arriba (en dirección de
la flecha)
Luz roja = activo
Luz verde = inactivo
Naranja parpadea = inicia
Verde = activado + activo
Rojo = inactivo/fallo
Luz roja (parpadeante) = Error /
inactivo
Luz roja (constante) = activo
Luz roja = activo
Luz verde = inactivo
