6� Bedrijfstoestanden en bediening
6�1� Bedieningsconcept
Instagrid LINK MAX combineert 3 Instagrid ONE-apparaten om een 3-fasige 400-V-AC-toevoer te
genereren�
Dit apparaat is ontworpen voor kortstondig bedrijf volgens de bedrijfsmodus S2 conform DIN EN
60034-1� Dit betekent dat continu gebruik onder constante belasting is toegestaan voor een maxima-
le duur van 48 minuten� Na deze bedrijfstijd moet het apparaat worden uitgeschakeld en voldoende
worden afgekoeld voordat het weer in gebruik mag worden genomen� Deze afkoelfase is cruciaal om
oververhitting te voorkomen en de levensduur van het apparaat te garanderen� Tijdens bedrijf is de
belasting constant, zonder onderbrekingen of belastingwisselingen�

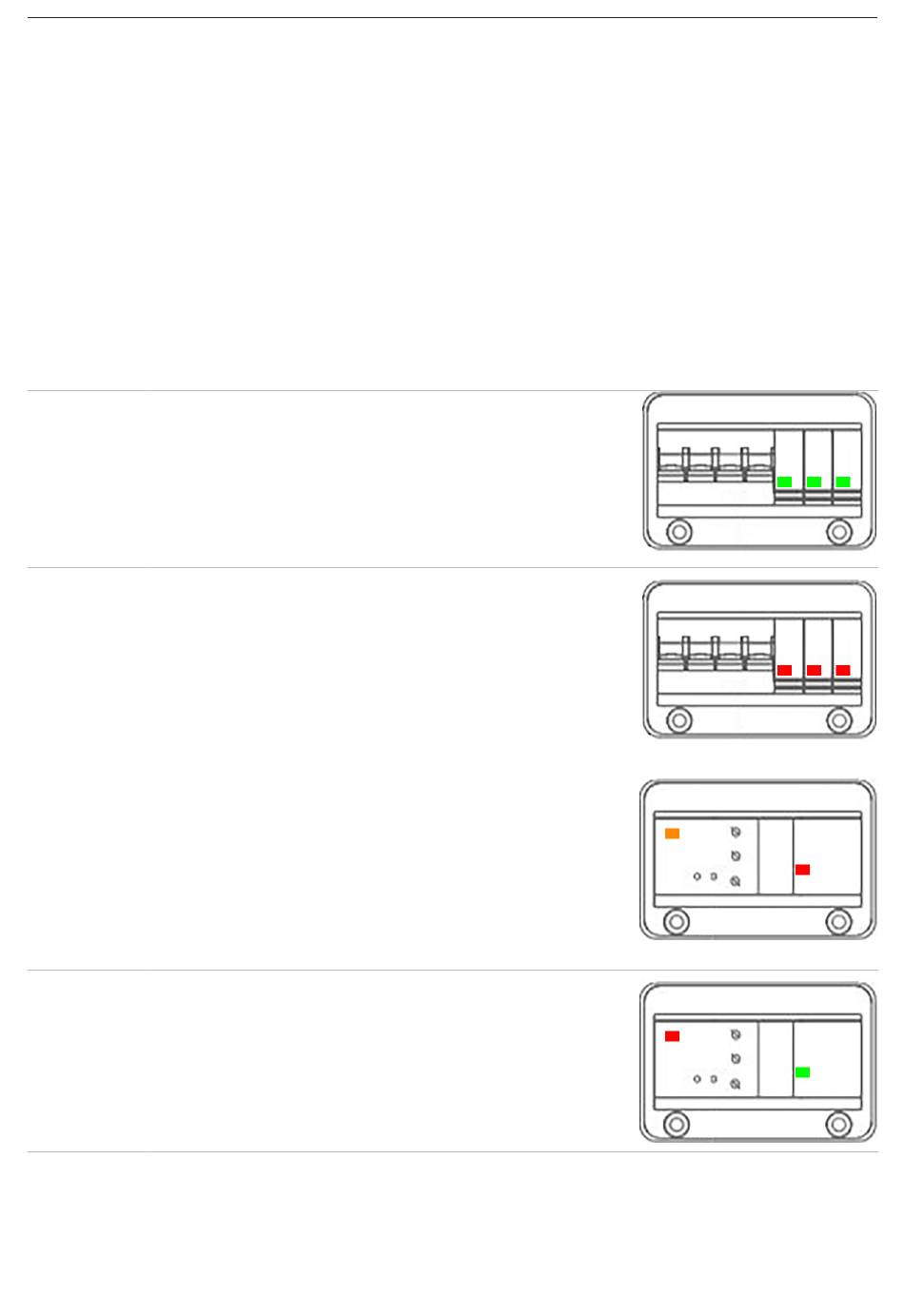

6�2� Bedrijfstoestanden
Uit
De Instagrid LINK MAX wordt niet van stroom voor-
zien of de ingangen zijn nog niet klaar of werden niet
gedetecteerd�
De leds aan de 3x 2-polige contactoren (ingang)
branden groen�
Bedrijf
De drie ingangen van de LINK MAX worden van stroom
voorzien� De leds aan de 3x 2-polige contactoren (ingang)
branden rood�
Binnen de eerste 10 seconden knippert de led van de
isolatiesensor oranje voor een eerste zelftest� Vervolgens
springt de weergave op groen�
Instagrid LINK MAX is actief als op de 1x 4-polige contac-
tor de rode led brandt�
Storing
Aan de Instagrid LINK MAX is een fout opgetreden�
Geactiveerd door aardsluiting, kortsluiting, overbelasting
of fasefout�
De 1x 4-polige contactor (uitgang) onderbreekt de ver-
binding met de utgangsbus en de led brandt groen�
De led op de isolatiesensor brandt rood of oranje�
