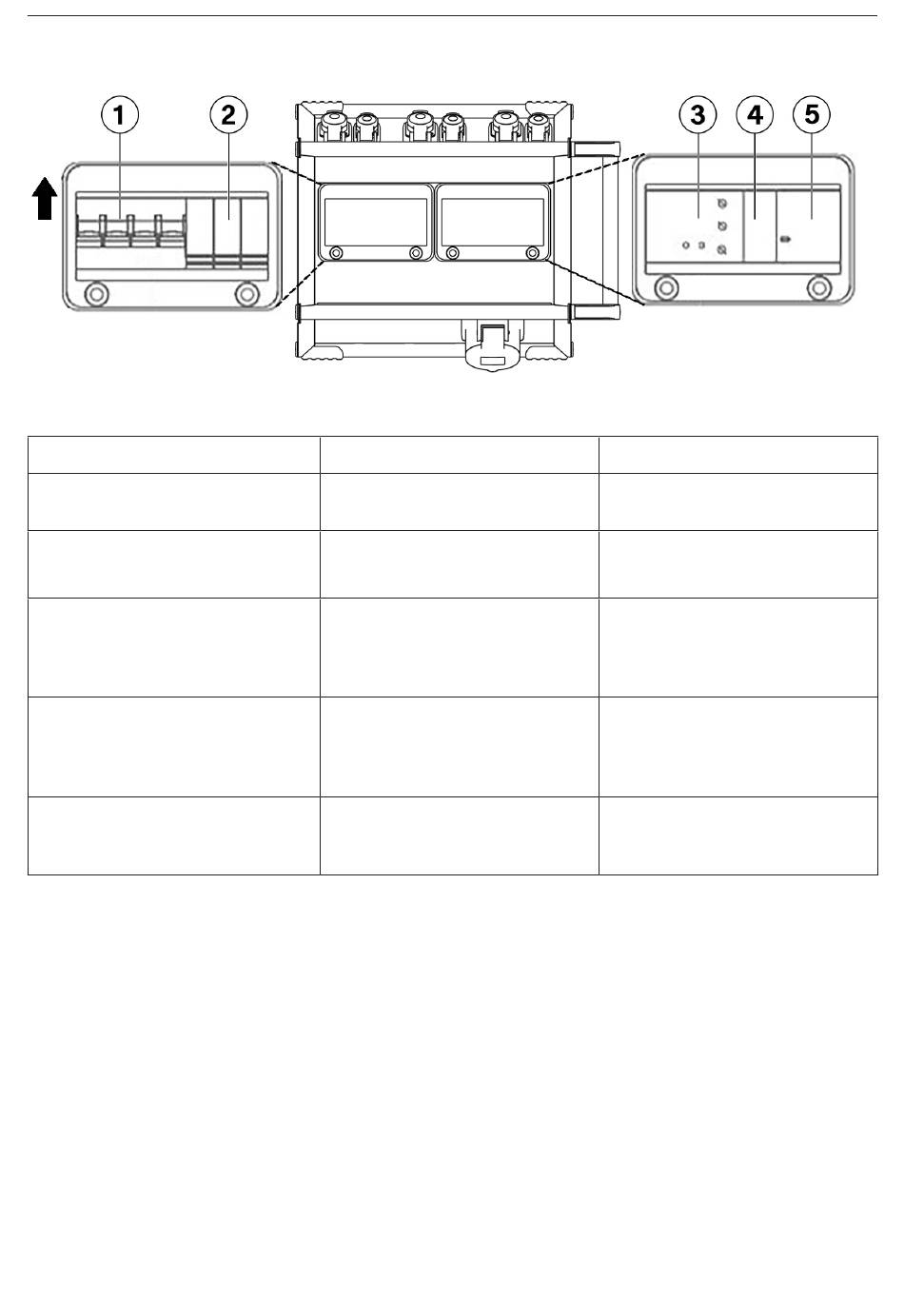

42 Skyddsanordningar och indikatorer
Element
1 Ledningsskyddsbrytare
(4-polig MCB)
2 3x 2-polig kontaktor (ingång)
3 Isolationsvakt (IMD)
4 Fasövervakning (PMD)
5 1x 4-polig kontaktor (utgång)
Syfte
Skyddar systemet mot
överström
Skyddar användaren mot ström
genom berörbara kontakter
Övervakar motståndet mellan
Neutral (N) och Jord (PE) för att
upptäcka skadade kablar/laster
Övervakar de tre enkelfaserna
och kontrollerar om alla tre faser
är tillgängliga och synkronisera-
de med varandra
Bryter anslutningen till ut-
gångsuttaget vid IMD- och/
eller PMD-fel
Status
Brytaren måste stå
uppåt (i pilens riktning)
Rött ljus = aktiv
Grönt ljus = inaktiv
Orange blinkar = startar
Grön = aktiverad + aktiv
Röd = inaktiv/avbrott
Rött ljus (blinkande) = Fel /
inaktiv
Rött ljus (konstant) = aktiv
Rött ljus = aktiv
Grönt ljus = inaktiv
