6 Stati operativi e uso
61 Concetto d'uso
Instagrid LINK MAX combina 3 apparecchi Instagrid ONE per generare un'alimentazione trifase da
400 V ca
Questo dispositivo è progettato per il funzionamento a breve termine secondo la modalità operativa S2
della norma DIN EN 60034-1 Ciò significa che è consentito il funzionamento sotto carico costante per
una durata massima di 48 minuti Trascorso questo periodo di funzionamento, il dispositivo deve essere
spento e lasciato raffreddare sufficientemente prima di poter essere rimesso in funzione Questa fase
di raffreddamento è cruciale per prevenire il surriscaldamento e per garantire la durata del dispositivo
Durante il funzionamento, il carico è costante, senza interruzioni o variazioni di carico

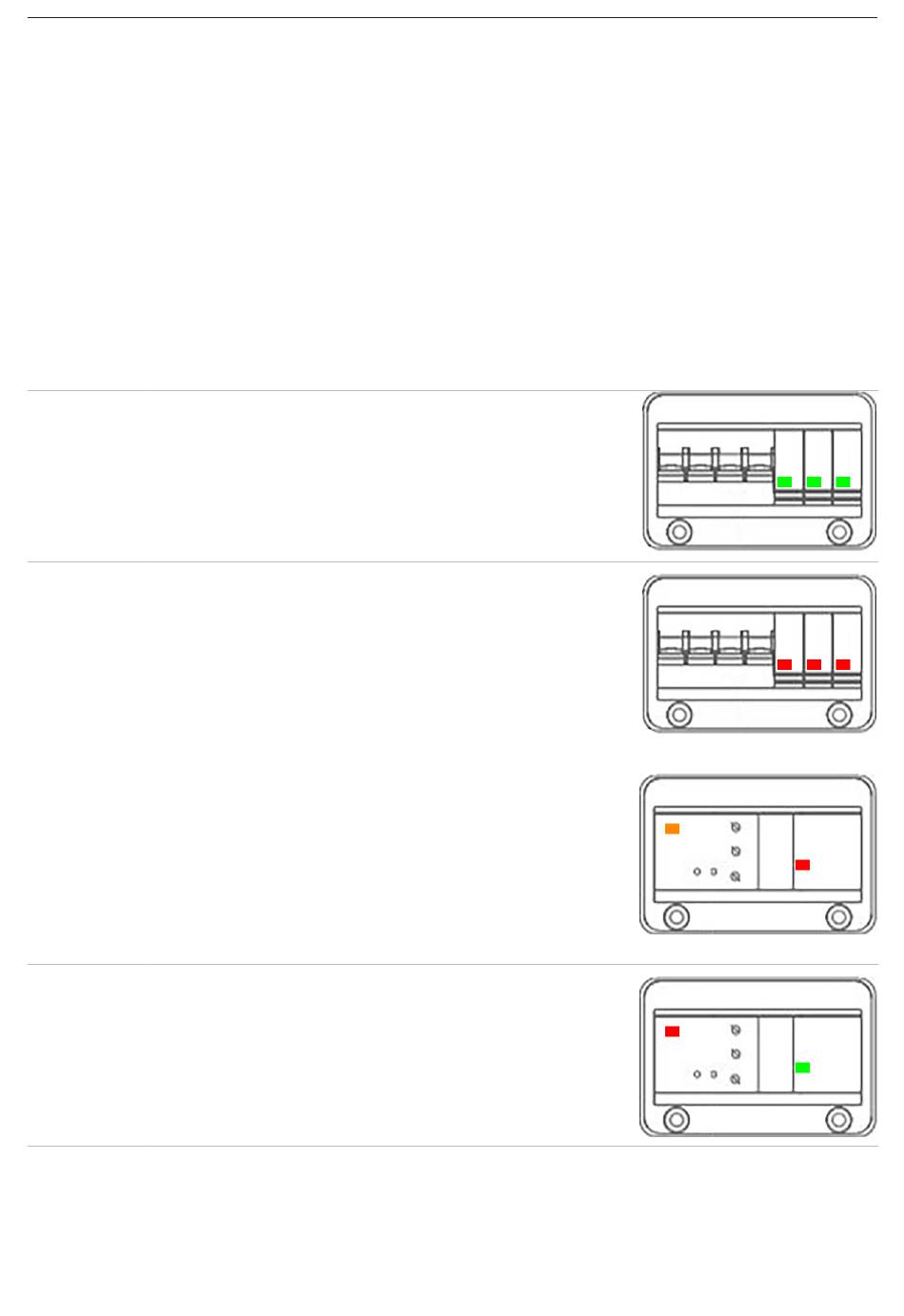

62 Stati operativi
OFF Instagrid LINK MAX non viene alimentato di corrente
o gli ingressi non sono ancora pronti o non sono stati
riconosciuti
I LED dei 3 contattori a 2 poli (ingresso) sono ac-
cesi verde
Fun-
Tutti e tre gli ingressi di Instagrid LINK MAX vengono
zionamento
alimentati con corrente I LED dei 3 contattori a 2 poli
(ingresso) sono accesi rosso
Entro i primi 10 secondi, il LED del controller di isolamen-
to permanente lampeggia in arancione per un autotest
iniziale Dopodiché, l'indicatore cambia in verde
Instagrid LINK MAX è attivo quando il LED rosso del
contattore a 4 poli è acceso
Guasto Si è verificato un errore su Instagrid LINK MAX Inne-
scato per guasto a terra, cortocircuito, sovraccarico o
errore di fase
Il contattore a 4 poli (uscita) interrompe il collegamento
alla presa di uscita e il LED si accende verde
Il LED sul controller di isolamento permanente si accende
rosso o arancione
