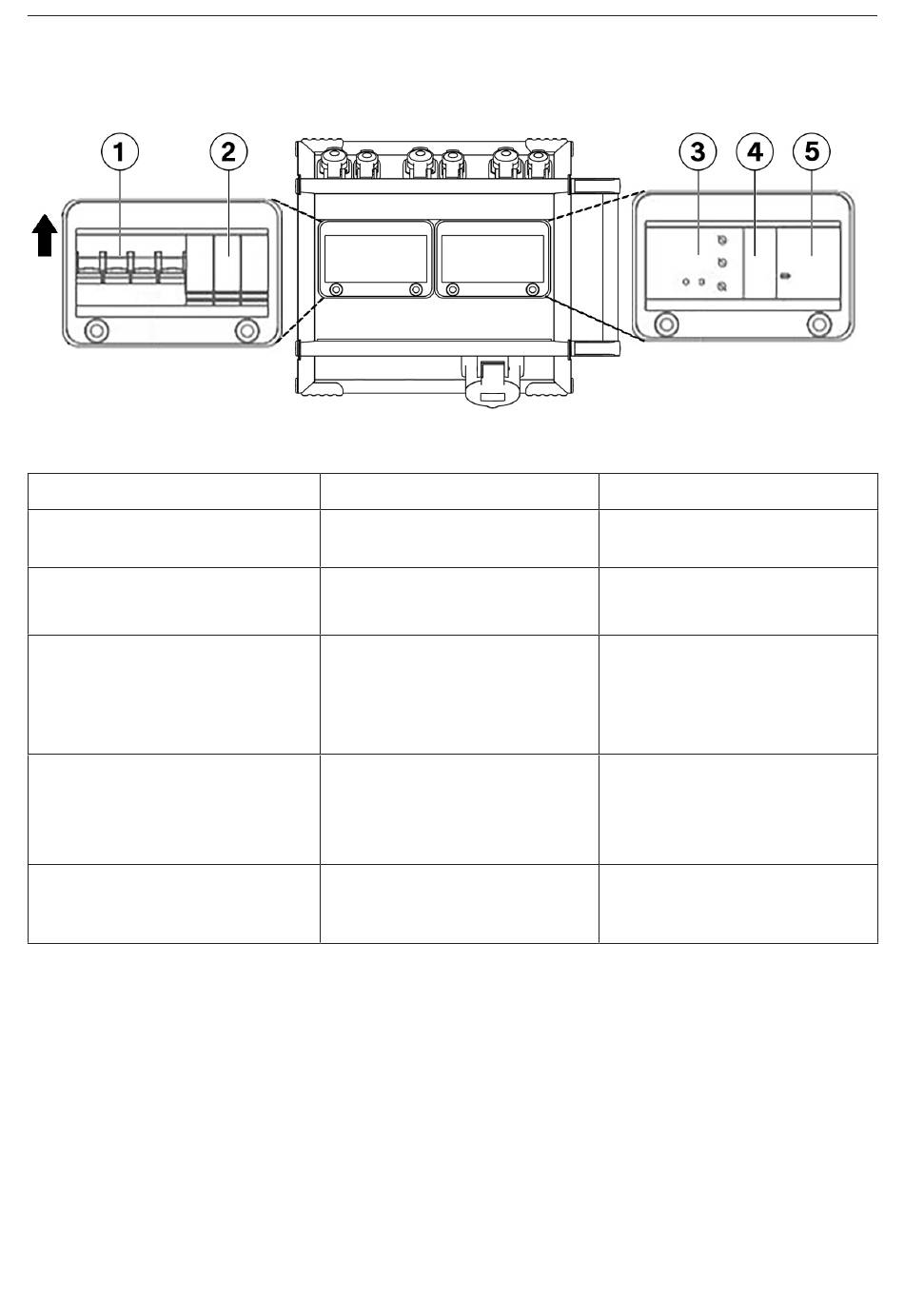

42 Dispositivi di protezione e elementi di visualizzazione
(indicatori)
Elemento
1
Interruttore automatico
(MCB a 4 poli)
2
3 contattori a 2 poli (ingresso) Protegge l'utente dalle correnti
3
Interruttore ausiliario auto-
matico di isolamento (IMD)
4
Monitoraggio fasi (PMD)
5
1 contattore a 4 poli (uscita)
188
Scopo
Protegge il sistema dalle so-
vracorrenti
attraverso i contatti toccabili
Monitora la resistenza tra il neu-
tro (N) e la terra (PE) per rilevare
cavi danneggiati / carichi
Monitora le tre singole fasi e
verifica se tutte e tre le fasi
sono disponibili e sincronizza-
te tra loro
Interrompe la connessione alla
presa di uscita in caso di errore
IMD e/o PMD
Stato
L'interruttore deve stare in alto
(in direzione della freccia)
luce rossa = attivo
luce verde = non attivo
arancione lampeggiante = in
fase di avvio
verde = attivato + attivo
rosso = non attivo/guasto
luce rossa (lampeggiante)
= errore /
non attivo
luce rossa (costante) = attivo
luce rossa = attivo
luce verde = non attivo
