6 Estados de funcionamiento y operación
61 Concepto de funcionamiento
Instagrid LINK MAX combinado con 3 equipos Instagrid ONE, para generar un suministro de 400 C CA
en 3 fases
Este dispositivo está diseñado para un funcionamiento de corta duración según el modo de funciona-
miento S2 conforme a la norma DIN EN 60034-1 Esto significa que se permite el funcionamiento bajo
carga constante durante un máximo de 48 minutos Transcurrido este tiempo de funcionamiento, el
dispositivo debe apagarse y enfriarse lo suficiente antes de volver a ponerse en marcha Esta fase de
enfriamiento es crucial para evitar el sobrecalentamiento y garantizar la vida útil del dispositivo Duran-
te el funcionamiento, la carga es constante, sin interrupciones ni cambios de carga

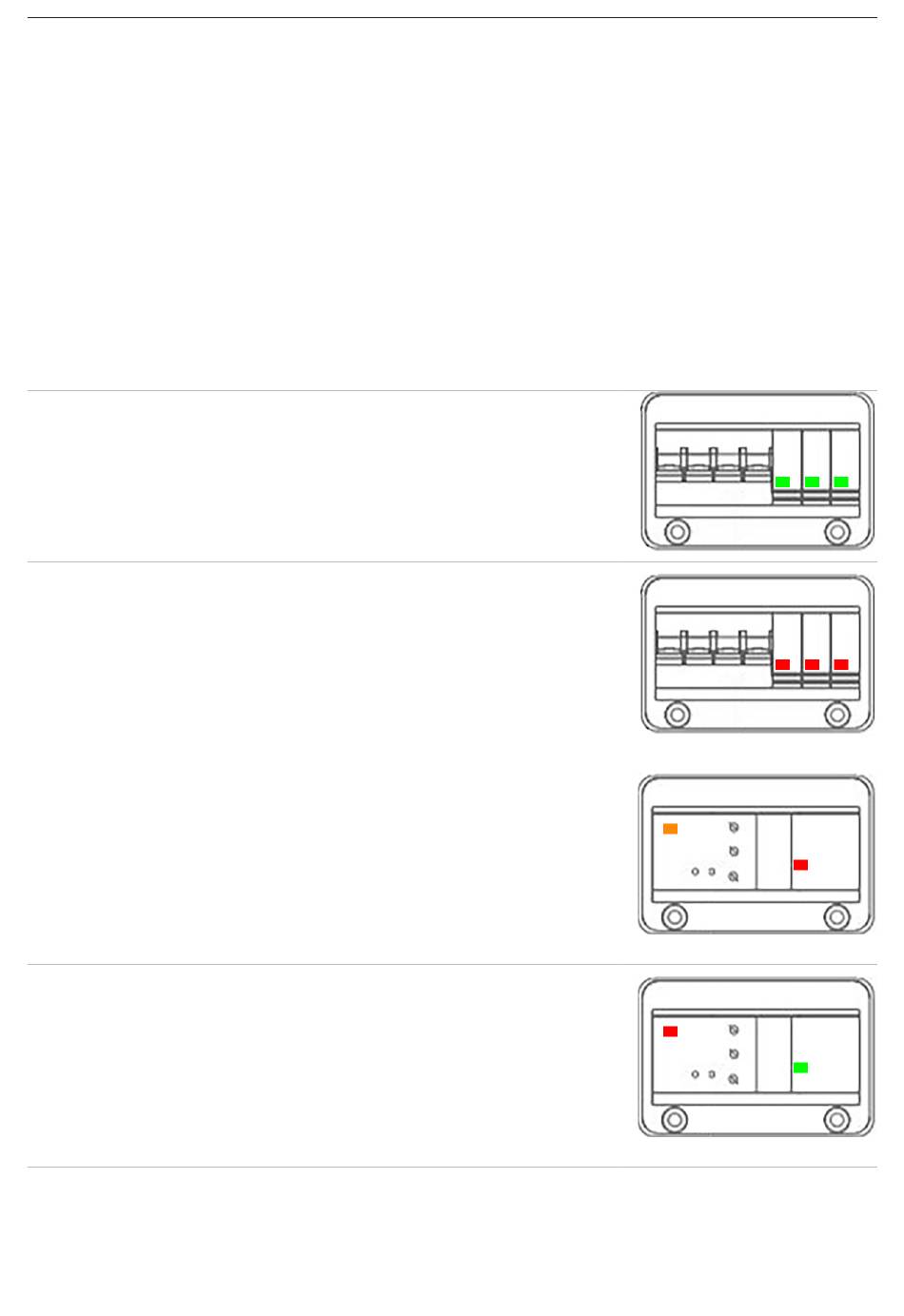

62 Estados de funcionamiento
Off Instagrid LINK MAX no recibe corriente o las
entradas todavía no están listas o no han sido
detectadas
Los LEDs de los 3 contactores de 2 polos (Entrada)
están iluminados en verde
Funcionamiento Se abastecen las tres entradas del Instagrid LINK
MAX con corriente Los LEDs de los 3 contactores
de 2 polos (Entrada) están iluminados en rojo
Durante los primeros 10 segundos parpadea el LED
del vigilante de aislamiento en naranja para un pri-
mer autotest Después el indicador cambia a verde
Instagrid LINK MAX está activo si un LED del con-
tactor de 4 polos se ilumina en rojo
Avería Se ha producido una avería en el Instagrid LINK
MAX Ha sido provocado por derivación a tierra, un
cortocircuito, sobrecarga o error de fase
El contactor de 4 polos (salida) interrumpe la
conexión con la clavija de salida y el LED se ilumi-
na en verde
El LED del vigilante de aislamiento se ilumina en rojo
o naranja
