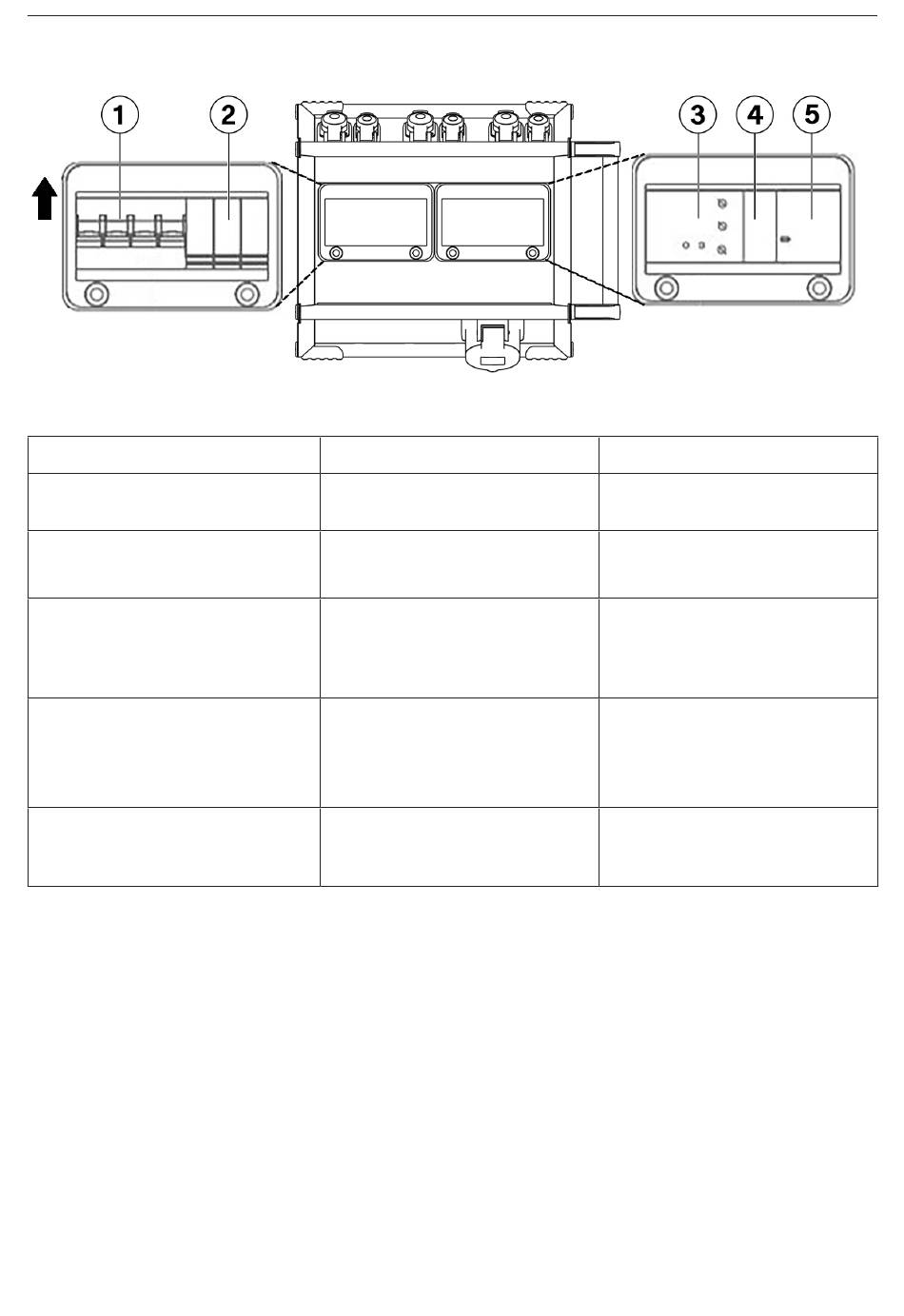

4�2� Zaštitna oprema i prikazni elementi
Element
1� Zaštitna sklopka (4-polni
MCB prekidač)
2� 3x 2-polni sklopnik (ulaz)
3� Kontrolnik izolacije (IMD)
4� Nadzor faza (PMD)
5� 1x 4-polni sklopnik (izlaz)
158
Svrha
Štiti sustav od nadstruje�
Štiti korisnika od struja sa kon-
takata koji se mogu dodirnuti�
Nadzire otpor između neutral-
nog vodiča (N) i zemlje (PE), kako
bi se mogli prepoznati oštećeni
kabeli odnosno opterećenja�
Nadzire tri pojedinačne faze i
provjerava jesu li sve tri dostu-
pne i međusobno sinkronizirane�
Prekida vezu s izlaznom pri-
ključnicom u slučaju greške IMD
i/ili PMD�
Status
Sklopka mora biti okrenuta
nagore (u smjeru strelice)
Crveno svjetlo = aktivno
Zeleno svjetlo = neaktivno
Treperi narančasto = pokreće se
Zeleno = aktivirano + aktivno
Crveno = neaktivno/ispad
Crveno svjetlo (treperi) = greška
/ neaktivno
Crveno svjetlo (nepresta-
no) = aktivno
Crveno svjetlo = aktivno
Zeleno svjetlo = neaktivno
