6� Stany robocze i obsługa
6�1� Koncepcja obsługi
Instagrid LINK MAX łączy 3 urządzenia Instagrid ONE w celu wygenerowania 3-fazowego zasila-
nia 400 V AC�
Urządzenie to jest przeznaczone do pracy krótkotrwałej zgodnie z trybem pracy S2 według normy DIN
EN 60034-1� Oznacza to, że praca pod stałym obciążeniem jest dozwolona przez maksymalnie 48 minut�
Po upływie tego czasu pracy urządzenie należy wyłączyć i odpowiednio schłodzić, zanim będzie można
je ponownie uruchomić� Ta faza chłodzenia jest kluczowa, aby uniknąć przegrzania i zapewnić żywot-
ność urządzenia� Podczas pracy obciążenie jest stałe, bez przerw i zmian obciążenia�

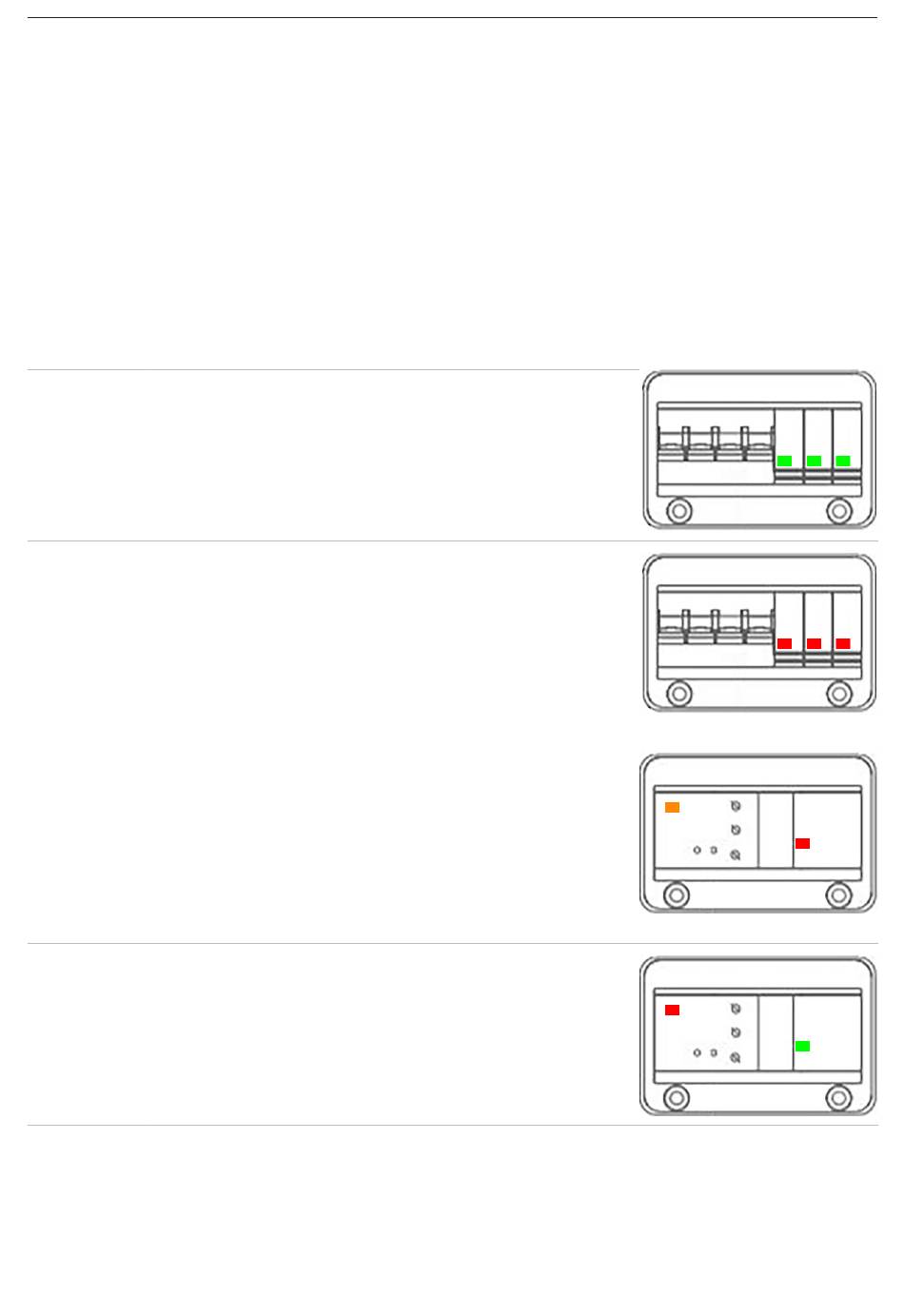

6�2� Tryby pracy
Wył Urządzenie Instagrid LINK MAX nie jest zasilane lub wej-
ścia nie są jeszcze gotowe lub nie zostały rozpoznane�
Diody LED na 3x 2-biegunowych stycznikach (wejście)
świecą się na zielono�
Praca Wszystkie trzy wejścia urządzenia Instagrid LINK MAX
są zasilane� Diody LED na 3x 2-biegunowych stycznikach
(wejście) świecą się na czerwono�
W ciągu pierwszych 10 sekund dioda LED monitora
izolacji miga na pomarańczowo w celu przeprowadzenia
wstępnego autotestu� Wyświetlacz zmienia potem kolor
na zielony�
Instagrid LINK MAX jest aktywny, gdy świeci się czerwona
dioda LED na 1x 4-biegunowym styczniku�
Usterka Wystąpił błąd w Instagrid LINK MAX� Przyczyną jest zwar-
cie doziemne, zwarcie, przeciążenie lub błąd fazy�
Stycznik 1x 4-biegunowy (wyjście) przerywa połączenie z
gniazdem wyjściowym, a dioda LED świeci się na zielono�
Dioda LED na monitorze izolacji świeci się na czerwono
lub pomarańczowo�
