Inhaltszusammenfassung für instagrid One Max

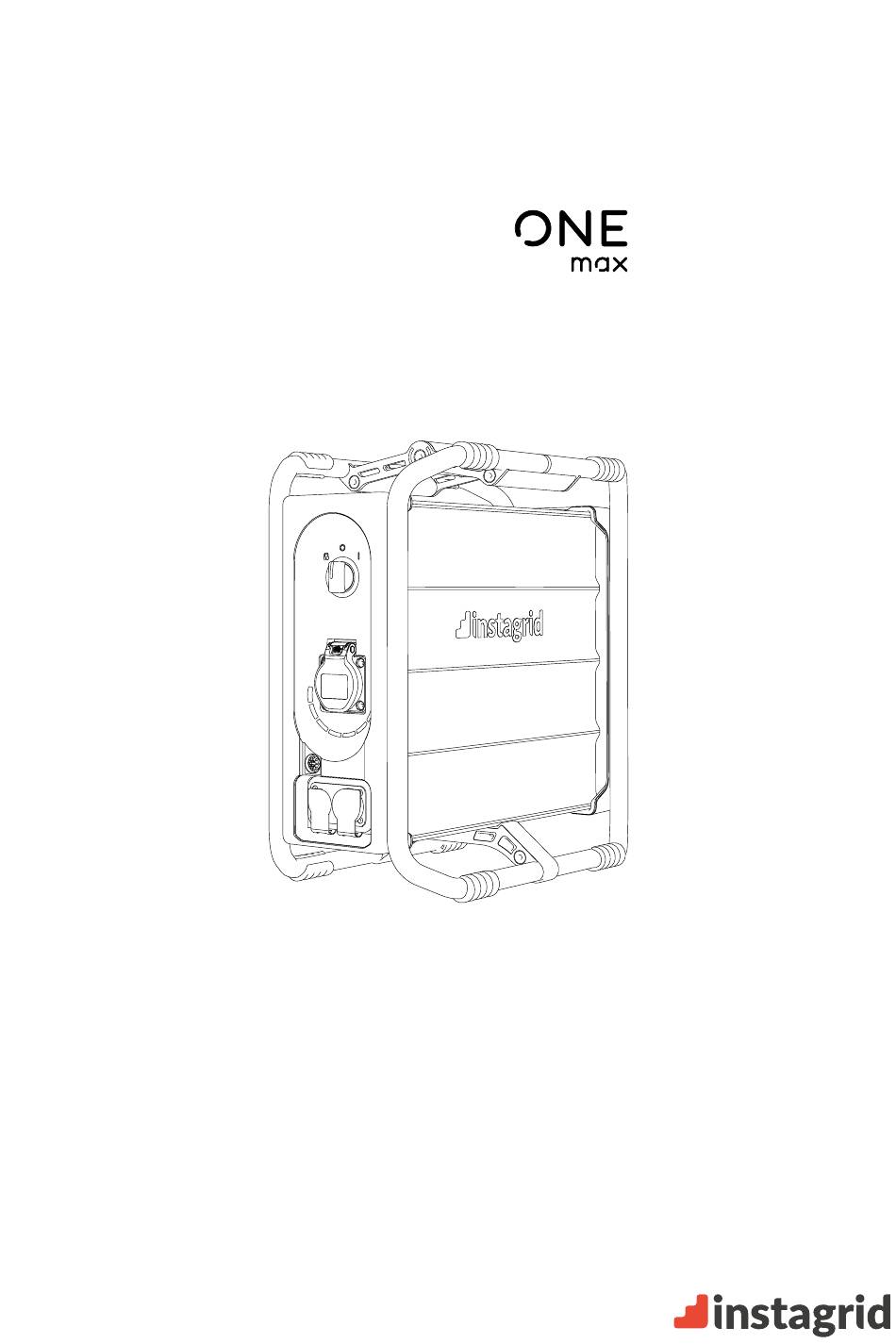

- Seite 1 Benutzerhandbuch V1.0...
-
Seite 2: Inhaltsverzeichnis
12. KONTAKT ............19 GEWÄHRLEISTUNGSINFORMATIONEN Instagrid gewährleistet, dass das Produkt instagrid ONE frei von Material- und Verarbeitungsfehlern ist und verpflichtet sich, etwaige fehlerhafte Teile kosten- los instandzusetzen oder auszutauschen. -

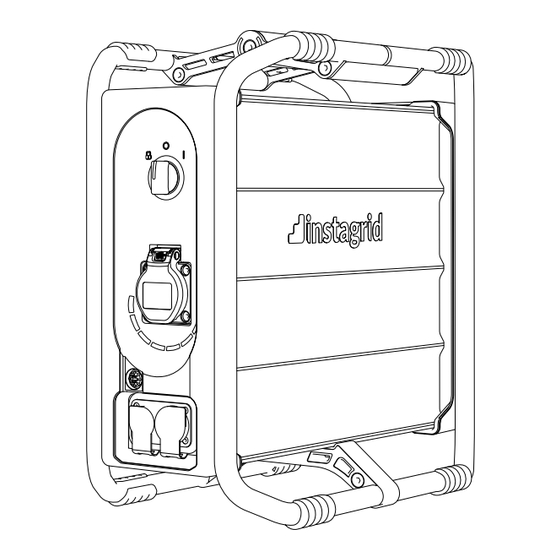

Seite 3: Systemübersicht
100% 12.5% 1. Tragegriff 6. Endkappe hinten 2. Endkappe vorne 7. Rahmen 3. Drehschalter 8. AC - Ladeeingang 4. Ausgang CEE 7/X 9. Ausgang NAC 3PX - TOP 5. LED - Anzeige 10. Gehäuse © 2021 instagrid Alle Rechte vorbehalten... -
Seite 4: Symbole
Bedrohliche Gefahr, die gefährliche Verletzungen oder Tod nach sich zieht Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Betriebsanleitung, Sicherheitshinweise lesen Schutzklasse II Nicht in den Hausmüll geben CE-Kennzeichnung: Bestätigt die Konformität des Elektro- werkzeugs mit den Richtlinien der Europäischen Gemeinschaft. © 2021 instagrid Alle Rechte vorbehalten... -
Seite 5: Technische Spezifikationen
18.000W (80A) Ausgangsschutzschalter E-Sicherung mit Schutzklasse C max. Kurzschlussstrom 160A IEC-Schutzklasse Class II / doppelt isoliert nach IEC 61140 Steckdose CEE 7/3 Socket (16A) zweite Steckdose Neutrik powerCON TRUE1 Ladeeingang Neutrik powerCON inkl. Ladekabel TRUE1 © 2021 instagrid Alle Rechte vorbehalten... -
Seite 6: Sicherheitshinweise
4. SICHERHEITSHINWEISE 4.1 ALLGEMEINE INFORMATIONEN Der mobile Energiespeicher instagrid.ONE ist vorgesehen zum Betrieb mobiler Endverbraucher, Elektrowerkzeuge und anderer Verbraucher auf Baustellen im Innen- und Außenbereich. Der Energiespeicher enthält Lithium-Ionen-Batterien mit einem Energieinhalt von jeweils weniger als 100 Wh. Zellen in Lithium-Io- nen-Batterien sind gasdicht verschlossen und ungefährlich, sofern bei... - Seite 7 Tragegriffes [1]. Bei allen anderen Beschädigungen muss der Transportmodus aktiviert werden, indem der Drehschalter stellt wird. Der Kundenservice ist umgehend zu kontaktieren. • Beschädigungen durch unbeabsichtigt auf das Gerät oder auf die Versand- © 2021 instagrid Alle Rechte vorbehalten...
- Seite 8 überprüft werden. Dabei ist auch auf die korrekte Funktion der LED-Anzeige zu achten. Nach dem Anschalten des Gerätes muss jedes Segment der LED-Anzeige mindestens einmal aufleuchten. Im Falle einer Beschädigung muss der Transportmodus aktiviert werden, indem © 2021 instagrid Alle Rechte vorbehalten...
- Seite 9 Drehschalter gestellt wird. Ein beschädigtes oder defektes Gerät darf nicht betrieben werden. Der Kundenservice ist umgehend zu kontaktieren. © 2021 instagrid Alle Rechte vorbehalten...
-
Seite 10: Bedienung
Deaktivieren Sie den Transport-Modus und stellen Sie den Standby-Modus ein, indem Sie den Drehschalter auf stellen (im Uhrzeigersinn drehen). Die Ausgänge [4 | 9] sind spannungsfrei. Der AC-Ladeeingang ist aktiv. Die LEDs leuchten nicht. © 2021 instagrid Alle Rechte vorbehalten... -
Seite 11: Laden
Deaktivieren Sie den Standby-Modus und aktivieren Sie den Betriebsmodus, indem Sie den Drehschalter von auf stellen (im Uhrzeigersinn drehen). Zunächst führt das Gerät einen Selbsttest durch, während die LEDs in der Startsequenz-Animation aufleuchten. © 2021 instagrid Alle Rechte vorbehalten... - Seite 12 LADEN). Nach dem Betrieb muss der Standby-Modus eingestellt werden, indem der Drehschalter auf gestellt wird (siehe Abschnitt 5.3 LADEN) oder durch Weiterdrehen des Drehschalters muss der Transportmodus aktiviert werden (siehe Abschnitt 5.5 TRANSPORTMODUS). © 2021 instagrid Alle Rechte vorbehalten...
-
Seite 13: Transportmodus
Befolgen Sie in diesem Fall folgende Schritte: • Stellen Sie den Drehschalter auf . • Warten Sie einige Sekunden und stellen Sie den Drehschalter erneut auf , um das Gerät wieder in den Betriebsmodus zu versetzen. © 2021 instagrid Alle Rechte vorbehalten... -
Seite 14: Unterkühlt / Überhitzt
3. Sobald sich die Temperatur wieder im zulässigen Betriebsbereich be- findet, kann das Gerät wieder betrieben werden, indem der Drehschal- ter auf gestellt wird. 4. Falls das nicht möglich ist, fahren Sie zu einem späteren Zeitpunkt mit © 2021 instagrid Alle Rechte vorbehalten... -
Seite 15: Systemfehler
4. Wenn die LED-Anzeige gänzlich erloschen ist, obwohl der Batteriespei- cher angeschaltet ist, muss dieser aufgeladen werden. 5. Wenn Sie dennoch kein Gerät mit dem Batteriespeicher betreiben können, wenden Sie sich an instagrid. © 2021 instagrid Alle Rechte vorbehalten... -
Seite 16: Lagerung
Ladekabel aus der Steckdose zu ziehen und die Verbraucher zu entfernen! [10] • darf keinesfalls das Gehäuse geöffnet werden. • muss auf den Einsatz von Strahlwasser verzichtet werden. Ansonsten ist eine Nassreinigung erlaubt. • dürfen lediglich freigegebene Chemikalien verwendet werden. © 2021 instagrid Alle Rechte vorbehalten... -
Seite 17: Entsorgung
Das gebrauchte Gerät muss zur Entsorgung möglichst in der Anwendung ent- laden, gegen Kurzschluss gesichert und bei den autorisierten Sammelstellen unentgeltlich abgeben werden. Beachten Sie die in Ihrer Region geltenden Vor- schriften zur umweltgerechten Entsorgung. © 2021 instagrid Alle Rechte vorbehalten... -
Seite 18: Zertifizierung
Verbrauchern IEC 62368-1: 2014 + A11: 2017 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen EN 61000-6-2, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3 Elektromagnetische Verträglichkeit IEC 60529-1: 2017-02 Schutzarten durch Gehäuse (IP-Code) © 2021 instagrid Alle Rechte vorbehalten... -
Seite 19: Kontakt
12. KONTAKT • Allgemeines hello@instagrid.co instagrid.co +49 7141 69624 0 • Schadens- oder Reparaturfall support@instagrid.co +49 7141 69624 26 • Adresse und Anschrift instagrid GmbH Hermann-Hagenmeyer-Straße 1 71636 Ludwigsburg GERMANY © 2021 instagrid Alle Rechte vorbehalten...
