instagrid LINK MAX Benutzerhandbuch Seite 338

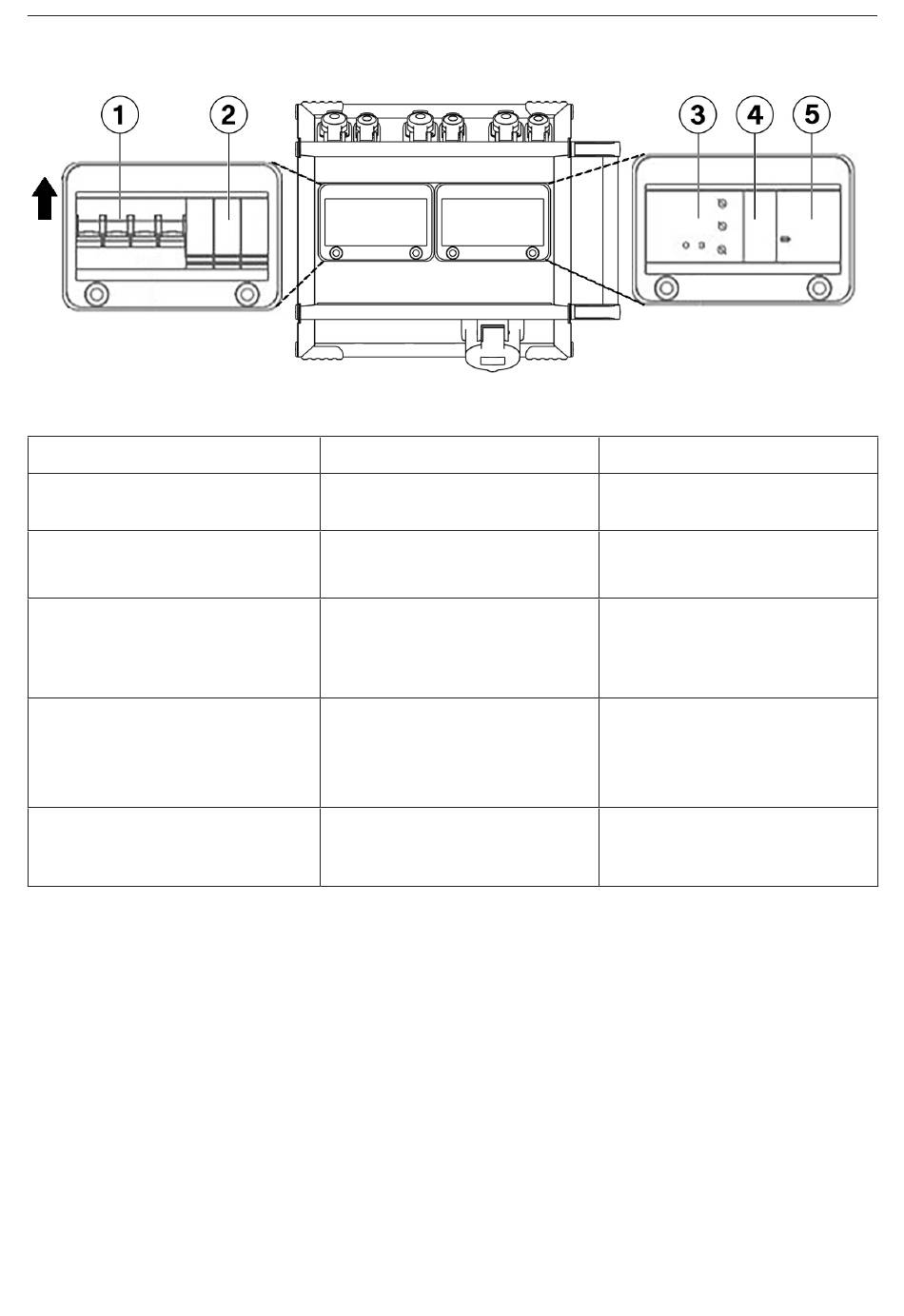

4�2� Zaščitne naprave in elementi prikaza
Element
1� Odklopnik (4-polni MCB)
2� 3x 2-polni kontaktor (vhod)
3� Monitor izolacije (IMD)
4� Fazni monitor (PMD)
5� 1x 4-polni kontaktor (izhod)
338
Namen
Ščiti sistem pred previ-
sokim tokom�
Ščiti uporabnika pred tokovi iz
dotakljivih kontaktov�
Nadzoruje upor med nevtralnim
(N) in ozemljitvenim (PE) vodni-
kom za zaznavanje poškodova-
nih kablov/obremenitev�
Nadzoruje tri posamezne faze in
preverja, ali so vse tri faze na vo-
ljo in sinhronizirane med seboj�
Prekine povezavo z izhodno
dozo v primeru napak IMD
in/ali PMD�
Stanje
Stikalo mora biti obrnjeno
navzgor (v smeri puščice)
Rdeča luč = aktivno
Zelena luč = neaktivno
Oranžna utripa = zagon
Zelena = aktiviranje + aktivno
Rdeča = neaktivno/izpad
Rdeča luč (utripa) = napaka/
neaktivno
Rdeča luč (konstan-
tna) = aktivno
Rdeča luč = aktivno
Zelena luč = neaktivno
