6� Estados operacionais e operação
6�1� Conceito de operação
O Instagrid LINK MAX combina 3 aparelhos Instagrid ONE para gerar uma alimentação de 400 V AC
trifásica�
Este dispositivo foi concebido para operação de curta duração de acordo com o modo de funciona-
mento S2, conforme a norma DIN EN 60034-1� Isto significa que é permitida a operação sob carga
constante por uma duração máxima de 48 minutos� Após este período de funcionamento, o dispositivo
deve ser desligado e arrefecido o suficiente antes de poder ser novamente utilizado� Esta fase de arre-
fecimento é crucial para evitar o sobreaquecimento e para garantir a vida útil do dispositivo� Durante a
operação, a carga permanece constante, sem interrupções ou mudanças de carga�

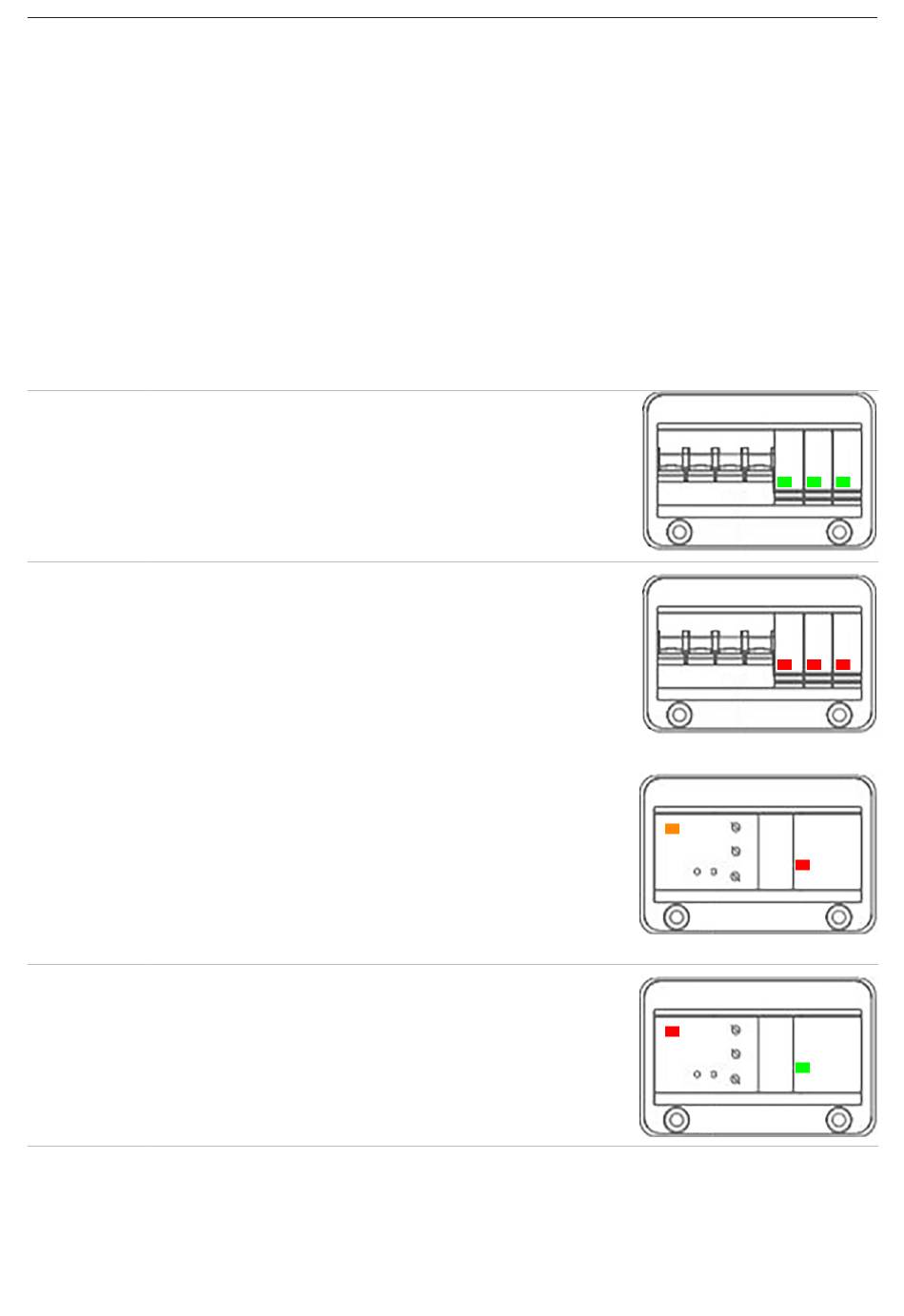

6�2� Estados operacionais
Desl. O Instagrid LINK MAX não está a ser alimentado com
corrente ou as entradas ainda não estão prontas ou não
foram detetadas�
Os LEDs dos 3 contactores de 2 polos (entrada) bri-
lham a verde�
Operação
Todas as três entradas do Instagrid LINK MAX são ali-
mentadas com corrente� Os LEDs dos 3 contactores de 2
polos (entrada) brilham a vermelho�
Nos primeiros 10 segundos, o LED do monitor de isola-
mento pisca a laranja para um primeiro autoteste� Em
seguida, a indicação muda para verde�
O Instagrid LINK MAX está ativo quando o LED vermelho
brilha no 1x contactor de 4 polos�
Avaria Existe um erro com o Instagrid LINK MAX� Ativado por
curto-circuito à terra, curto-circuito, sobrecarga ou
erro de fase�
O 1x contactor de 4 polos (saída) interrompe a ligação à
tomada de saída e o LED brilha a verde�
O LED do monitor de isolamento brilha a vermelho
ou laranja�
