6� Stări de funcționare și operare
6�1� Concept de operare
Instagrid LINK MAX combină 3 dispozitive Instagrid ONE pentru a genera o alimentare trifazată
de 400 V AC�
Acest dispozitiv este proiectat pentru funcționare pe termen scurt conform modului de funcționare
S2 conform DIN EN 60034-1� Aceasta înseamnă că este permisă funcționarea sub sarcină constantă
pentru o durată maximă de 48 de minute� După expirarea acestui timp de funcționare, dispozitivul tre-
buie oprit și răcit suficient înainte de a putea fi repus în funcțiune� Această fază de răcire este crucială
pentru a preveni supraîncălzirea și pentru a asigura durata de viață a dispozitivului� În timpul funcționă-
rii, sarcina este constantă, fără întreruperi sau modificări ale sarcinii�

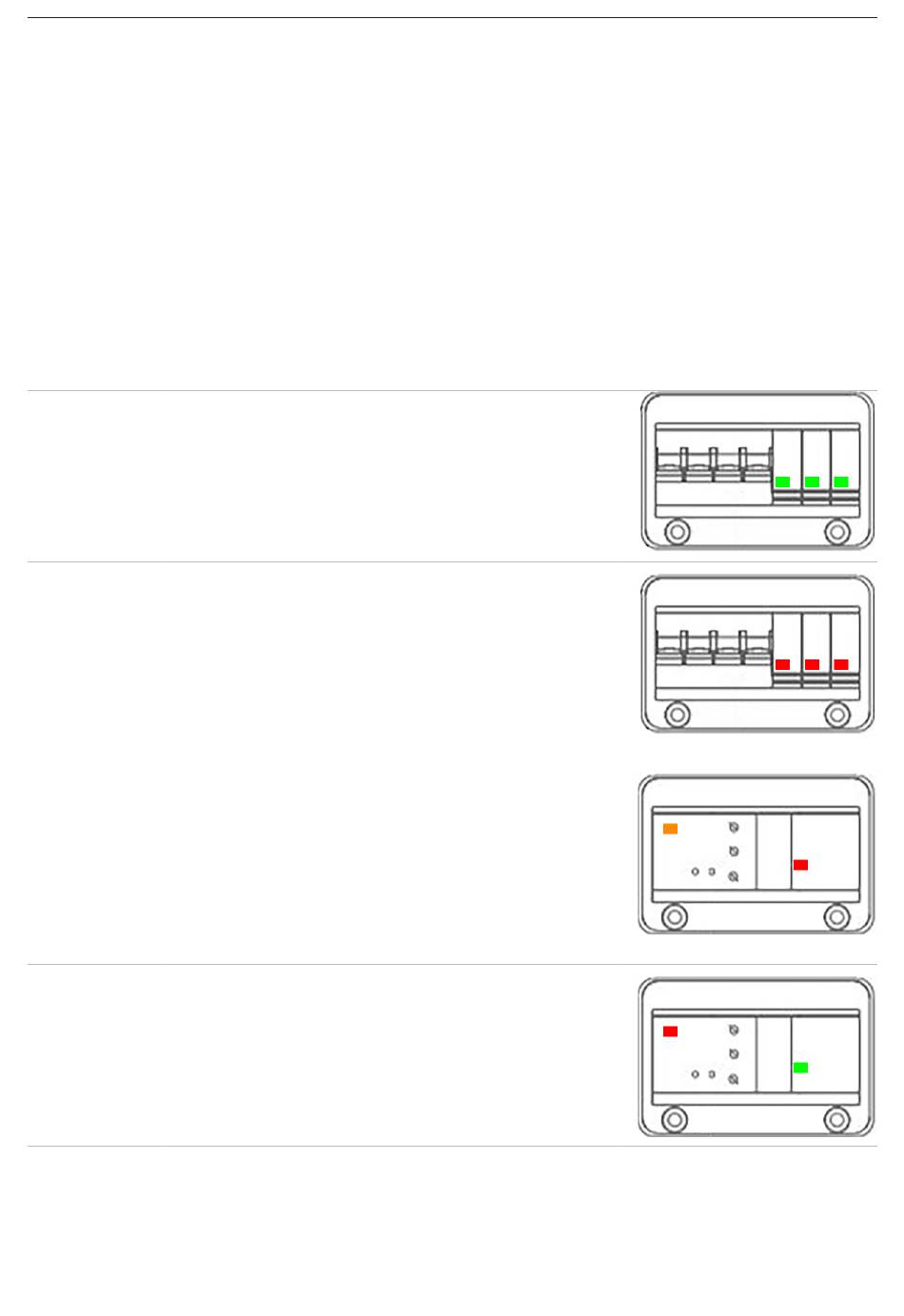

6�2� Stări de funcționare
Oprit Instagrid LINK MAX nu este alimentat cu energie elec-
trică sau intrările nu sunt încă pregătite sau nu au fost
recunoscute�
LED-urile de la cei 3x contactori bipolari (intrare) lumi-
nează verde�
Operare
Toate cele trei intrări ale Instagrid LINK MAX sunt
alimentate cu energie electrică� LED-urile de la cei 3x
contactori bipolar (intrare) luminează roșu�
În primele 10 secunde, LED-ul releului de monitorizare
a izolației clipește portocaliu pentru un prim autotest�
După aceea, indicatorul se schimbă în verde�
Instagrid LINK MAX este activ atunci când LED-ul roșu
de la contactorul cu 1x 4 poli (ieșire) este aprins�
Deranjament Există o eroare la Instagrid LINK MAX� Declanșat de
scurtcircuit la pământ, scurtcircuit, suprasarcină sau
eroare de fază�
Contactorul cu 1x 4 poli (ieșire) întrerupe conexiunea la
priza de ieșire, iar LED-ul luminează verde�
LED-ul de la releul de monitorizare a izolației luminează
roșu sau portocaliu�
