6� Radna stanja i rukovanje
6�1� Koncept rukovanja
Instagrid LINK MAX kombinira 3 jedinice Instagrid ONE kako bi generirao napajanje izmjeničnom stru-
jom s 3 faze i 400 V�
Ovaj uređaj je projektiran za kratkotrajni pogon sukladno načinu rada S2 prema DIN EN 60034-1� To
znači da je dopušten pogon pod stalnim opterećenjem u trajanju od maksimalno 48 minuta� Nakon
isteka tog vremena rada, uređaj se mora isključiti i dovoljno ohladiti prije nego što se ponovno smije
pustiti u pogon� Ova faza hlađenja ključna je za izbjegavanje pregrijavanja i osiguravanje životnog vijeka
uređaja� Tijekom pogona opterećenje je stalno, bez prekida ili promjena opterećenja�
6�2� Radna stanja

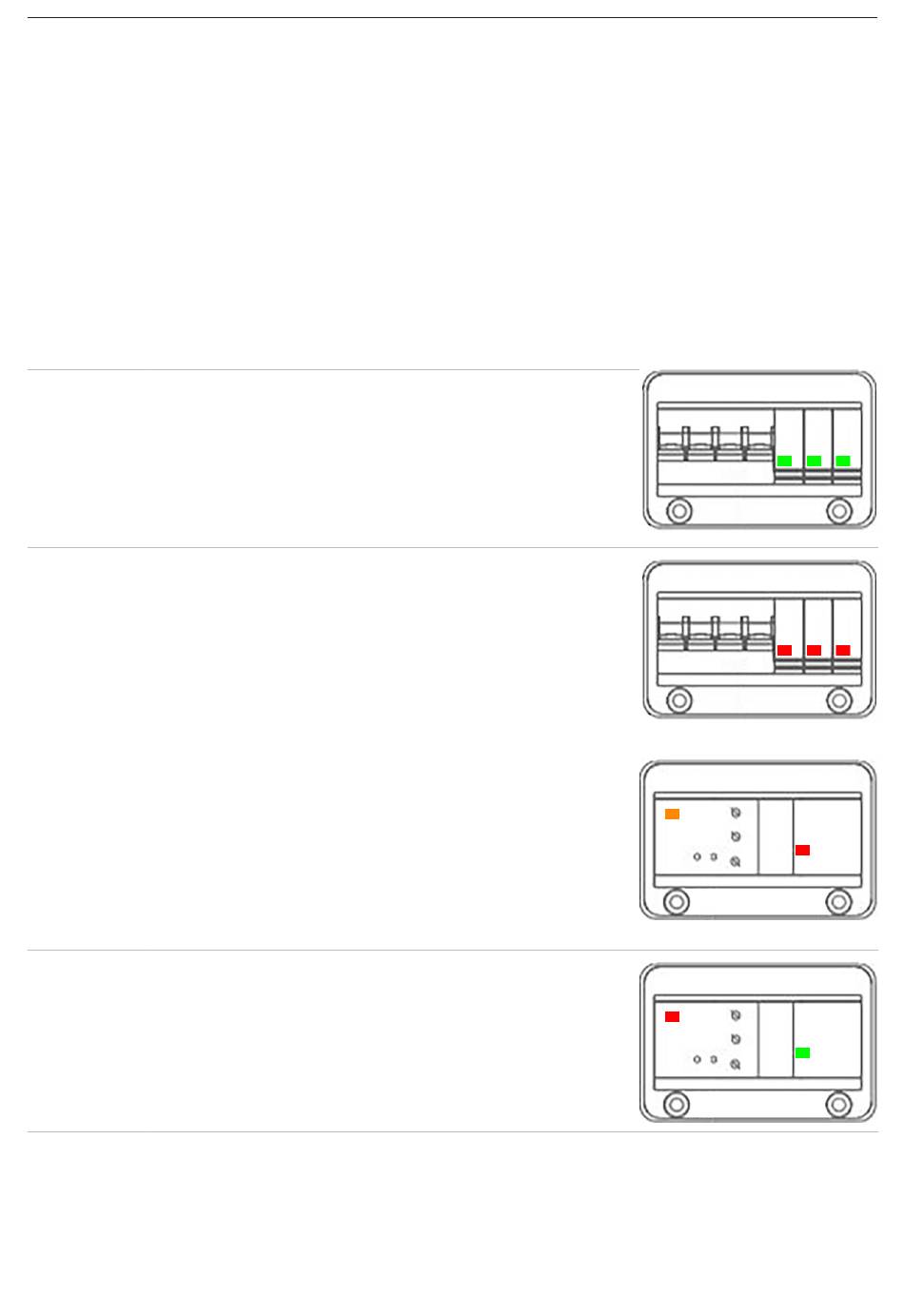

Isključeno Instagrid LINK MAX se ne napaja strujom ili ulazi još nisu
spremni ili nisu prepoznati�
LED indikatori na 3x 2-polnim sklopnicima (ulaz) svije-
tle zeleno�
Rad Sva tri ulaza uređaja Instagrid LINK MAX napajaju se
strujom� LED indikatori na 3x 2-polnim sklopnicima (ulaz)
svijetle crveno�
Unutar prvih 10 sekundi LED indikator na kontrolniku
izolacije treperi narančasto tijekom prve samoprovjere�
Zatim mu se boja mijenja u zelenu�
Instagrid LINK MAX je aktivan kada na 1x 4-polnom sklo-
pniku svijetli crveni LED indikator�
Smetnja Na uređaju Instagrid LINK MAX je došlo do greške�
Izazvali su je zemljospoj, kratki spoj, preopterećenje ili
fazni kvar�
Vezu s izlaznom priključnicom prekida 1x 4-polni sklopnik
(izlaz) i LED indikator svijetli zeleno�
LED indikator na kontrolniku izolacije svijetli crveno ili
narančasto�
