instagrid LINK MAX Benutzerhandbuch Seite 218

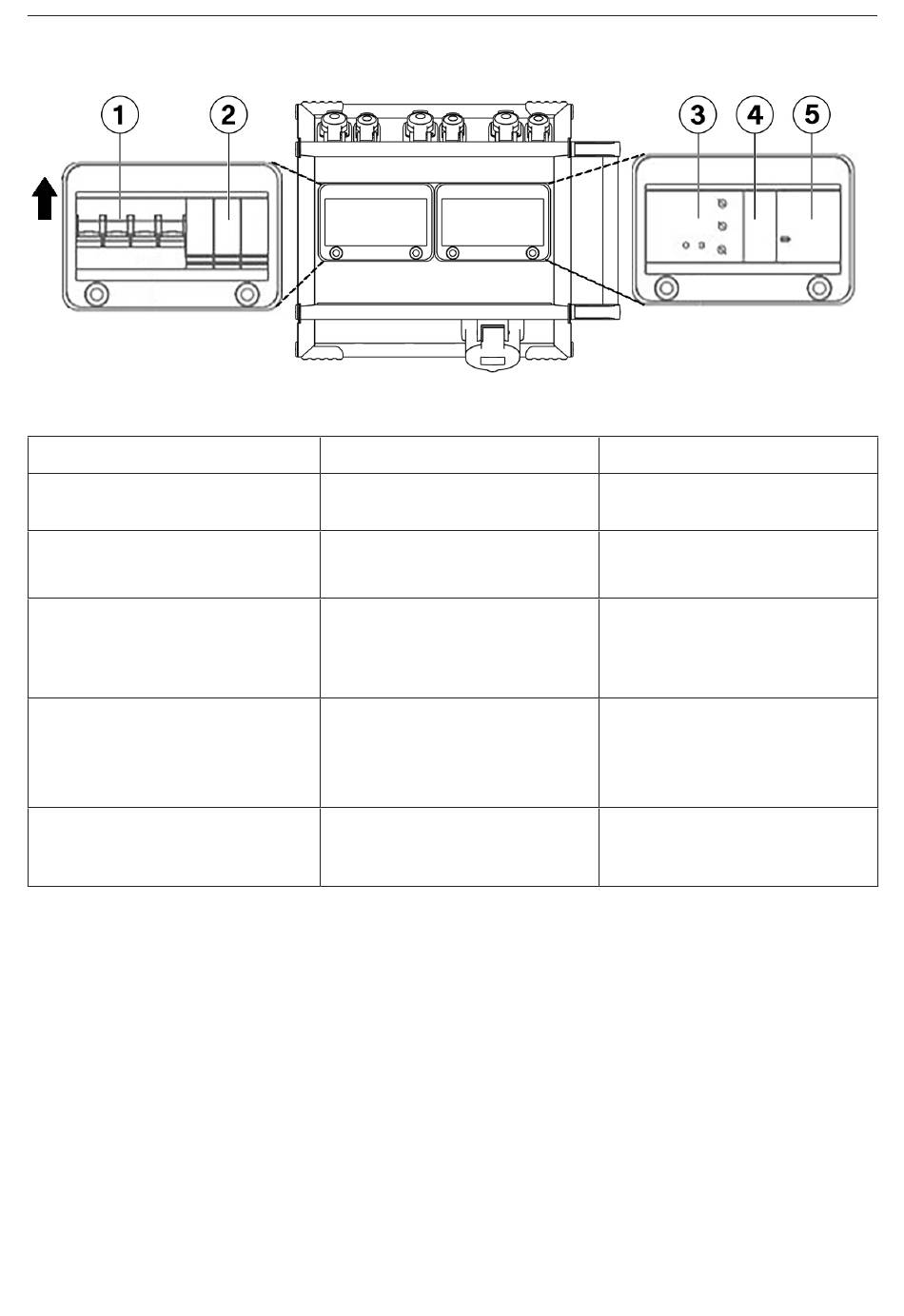

42 Aizsargaprīkojums un indikācijas elementi
Elements
1 Automātslēdzis (4 polu MCB)
2 3x 2 polu kontaktors (ieeja)
3 Izolācijas kontroles
relejs (IMD)
4 Fāzu kontrole (PMD)
5 1x 4 polu kontaktors (izeja)
218
Uzdevums
Pasargā sistēmu no pārstrāvas
Pasargā lietotāju no strāvas,
pieskaroties kontaktiem
Kontrolē pretestību starp
neitrāli (N) un zemi (PE), lai
varētu konstatēt bojātus kabe-
ļus/slodzi
Kontrolē atsevišķās fāzes
un pārbauda, vai visas fāzes
ir pieejamas un savstarpēji
sinhronizētas
Pārtrauc savienojumu ar izejas
ligzdu IMD un/vai PMD kļū-
das gadījumā
Statuss
Slēdzim jāatrodas pozīcijā uz
augšu (bultiņas virzienā)
Sarkana lampiņa = aktīvs
Zaļa lampiņa = neaktīvs
Mirgo oranžā krāsā = palaišana
Zaļa = aktivizē + aktīvs
Sarkana = neaktīvs/nedarbojas
Sarkana lampiņa (mirgo) = kļū-
da / neaktīva
Sarkana lampiņa (deg pastāvī-
gi) = aktīva
Sarkana lampiņa = aktīvs
Zaļa lampiņa = neaktīvs
