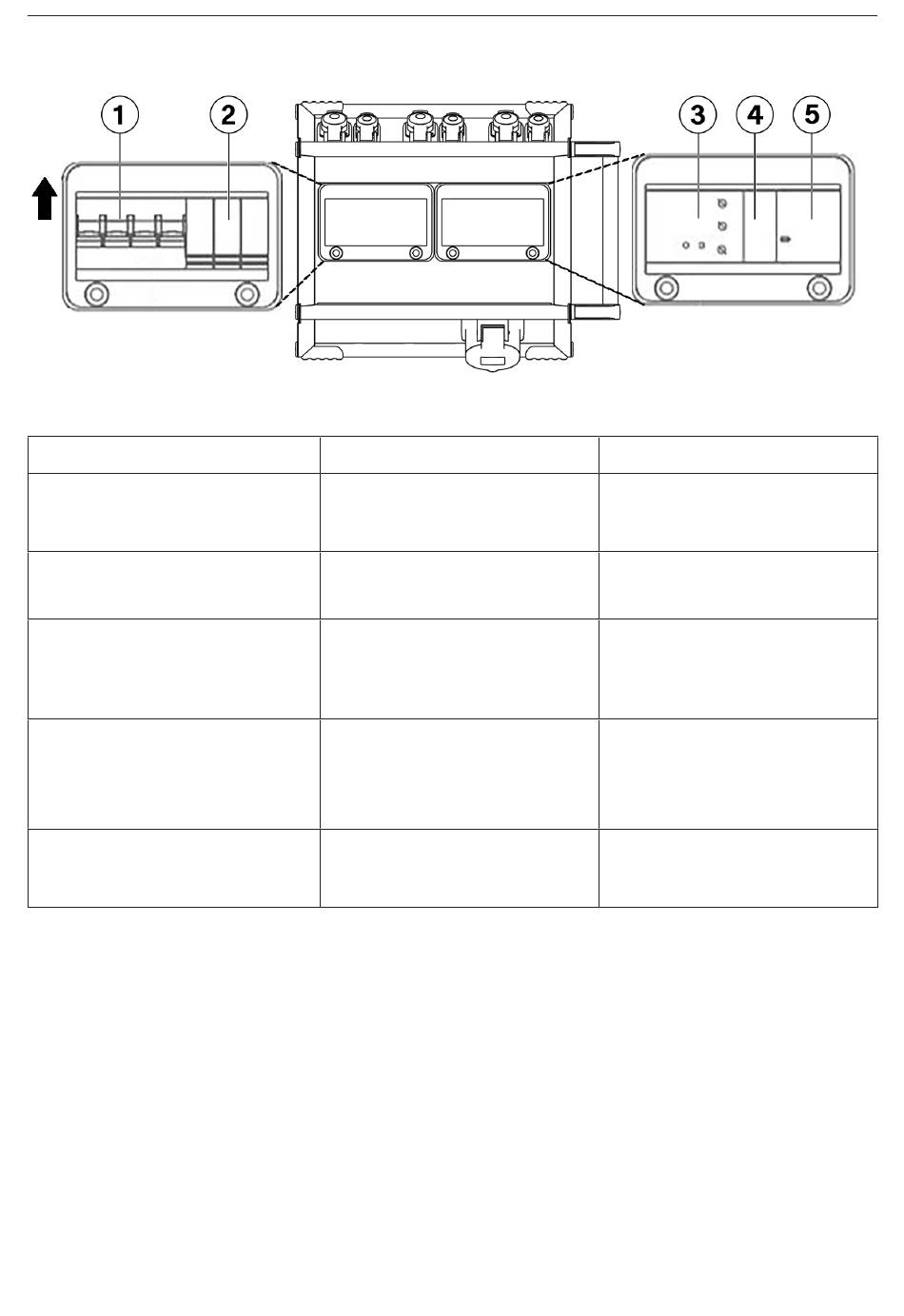

42 Dispositifs de protection et éléments d'affichage
Élément
1 Disjoncteur (MCB à 4 pôles)
2 3 contacteurs bipo-
laires (entrée)
3 Contrôleur d'isolation (IMD)
4 Surveillance de phase (PMD)
5 1 contacteur 4 pôles (sortie)
38
But
Protège le système contre la
surintensité
Protège l'utilisateur contre les
courants provenant de contacts
Surveille la résistance entre le
neutre (N) et la terre (PE), afin
de détecter des câbles/charges
endommagés
Surveille les trois monophases
et vérifie si toutes les trois
phases sont disponibles et
synchronisées entre elles
Interrompt la liaison avec la
douille de sortie, en cas d'erreur
IMD et/ou PMD
État
L'interrupteur doit être dirigé
vers le haut (dans le sens de
la flèche)
Diode rouge = actif
Diode verte = inactif
Clignotant orange = démarrage
Vert = activé + actif
Rouge = inactif/panne
Diode rouge (clignotante) =
erreur / inactive
Diode rouge
(constante) = active
Diode rouge = actif
Diode verte = inactif
