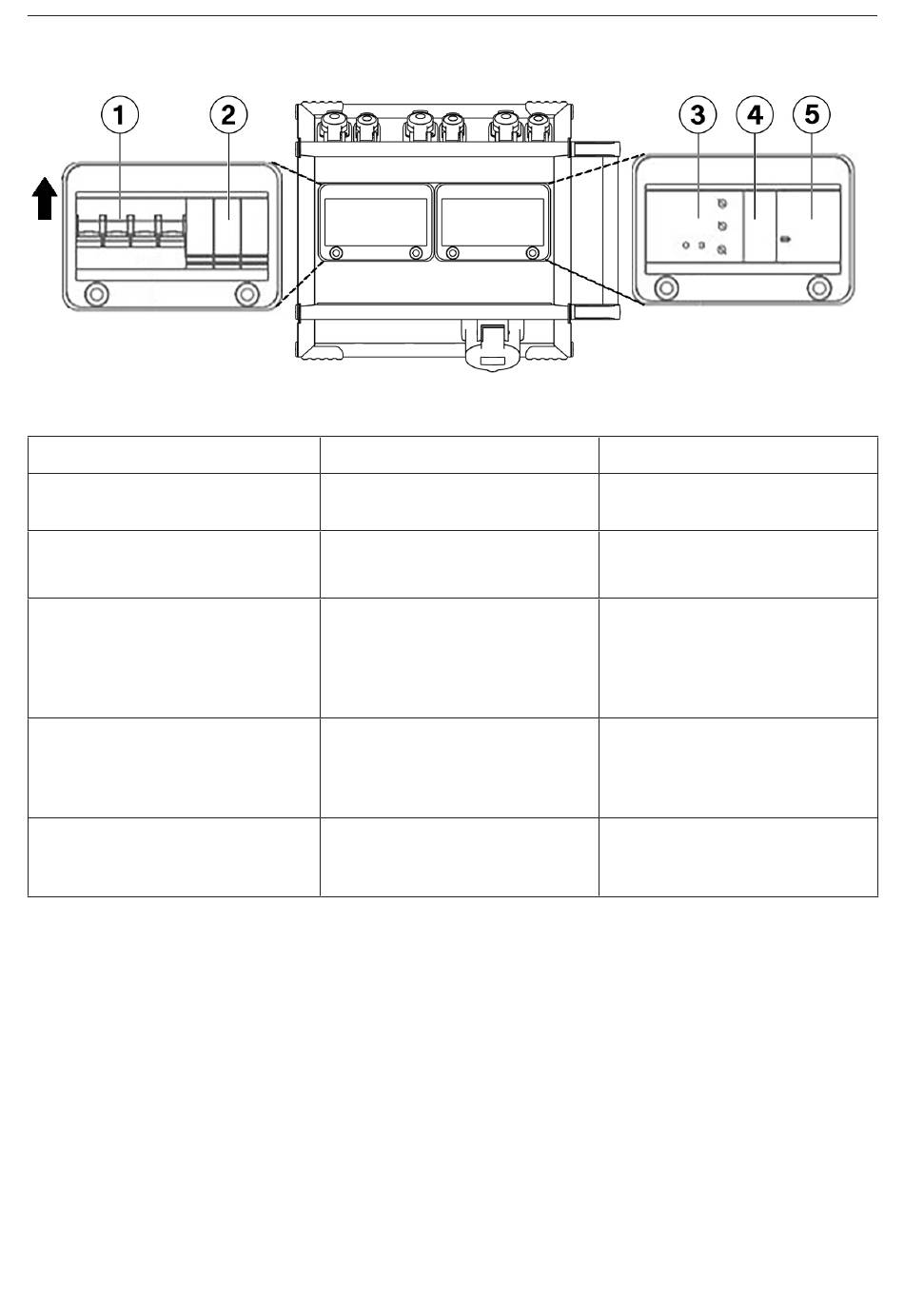

42 Kaitseseadised ja näiduelemendid
Element
1 Kaabli kaitselüliti (4-kon-
taktiga MCB)
2 3x 2-kontaktiga kait-
se (sisend)
3 Isolatsioonikontroller (IMD)
4 Faasiseire (PMD)
5 1x 4-kontaktiga kaitse
(väljund)
128
Otstarve
Kaitseb süsteemi liigvoolu eest
Kaitseb kasutajat ligipääsetava-
te kontaktide kaudu voolu eest
Jälgib neutraali (N) ja maan-
duse (PE) vahelist takistust, et
tuvastada kahjustatud kaablid/
koormused
Teostab kolme üksiku faasi
seiret ja kontrollib, kas kõik kolm
faasi on saadaval ja omavahel
sünkroniseeritud
Katkestab ühenduse väljund-
pesaga IMD- ja/või PMD-
vea korral
Olek
Lüliti peab olema üleval
(noole suunas)
Punane lamp = aktiivne
Roheline lamp = inaktiivne
Oranž vilgub = käivitub
Roheline = aktiveeritud
+ aktiivne
Punane = inaktiivne/tõrge
Punane tuli (vilkuv) = viga /
inaktiivne
Punane tuli (püsiv) = aktiivne
Punane lamp = aktiivne
Roheline lamp = inaktiivne
