6 Toimintatilat ja käyttö
61 Käyttökonsepti
Instagrid LINK MAX yhdistää kolme Instagrid ONE -laitetta 3-vaiheisen 400-V-AC-syötön aikaan-
saamiseksi
Tämä laite on suunniteltu lyhytaikaiseen käyttöön standardin DIN EN 60034-1 mukaisen käyttötavan
S2 mukaan Tämä tarkoittaa, että laitetta saa käyttää jatkuvalla kuormituksella enintään 48 minuutin
ajan Tämän käyttöajan jälkeen laite on kytkettävä pois päältä ja annettava jäähtyä riittävästi, ennen
kuin se voidaan ottaa uudelleen käyttöön Tämä jäähdytysvaihe on ratkaisevan tärkeä ylikuumenemi-
sen estämiseksi ja laitteen käyttöiän varmistamiseksi Käytön aikana kuormitus pysyy vakiona, ilman
keskeytyksiä tai kuormituksen muutoksia
6,2 Toimintatilat

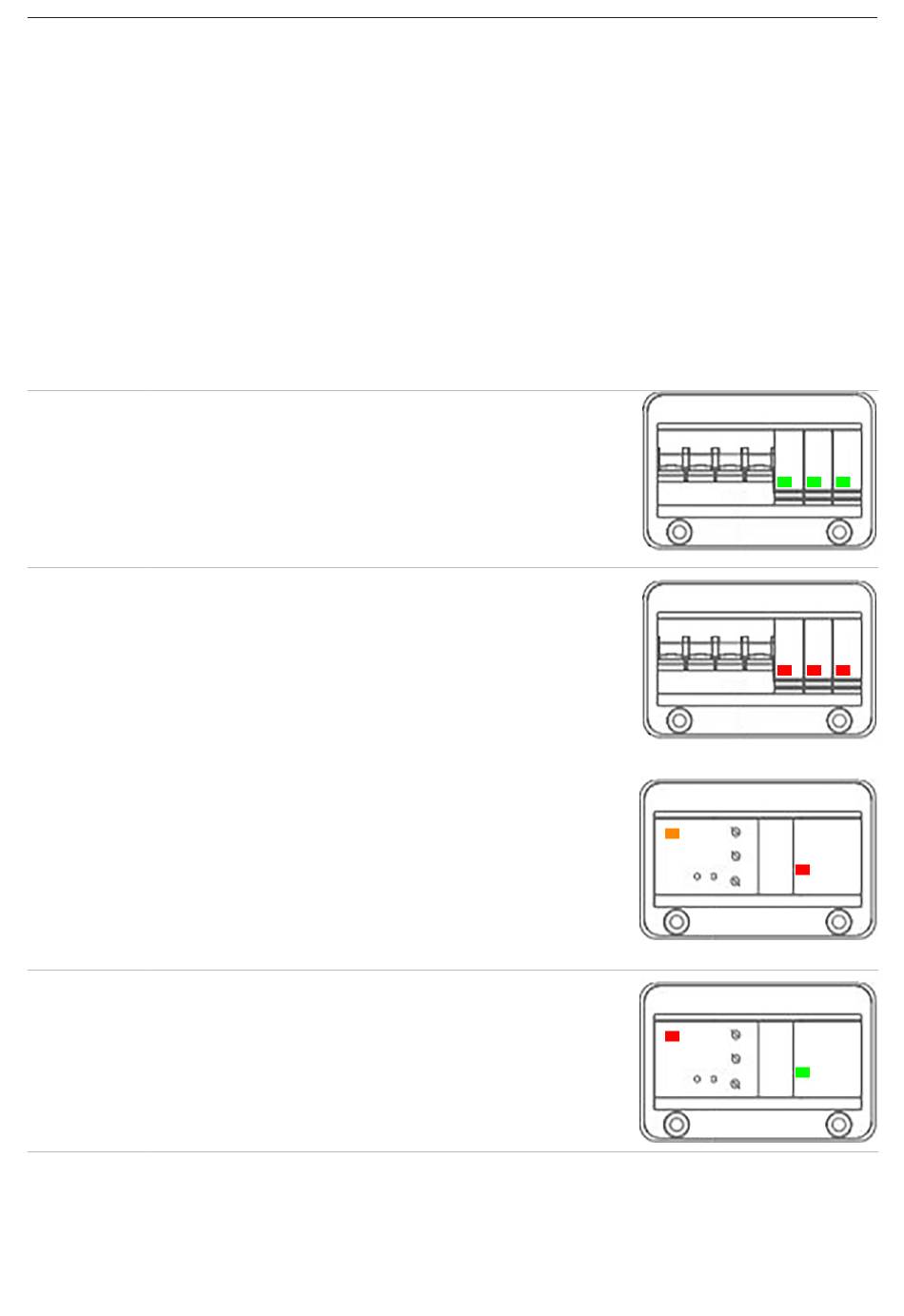

Pois päältä Instagrid LINK MAX -laitteeseen ei syötetä virtaa tai tulot
eivät vielä ole käyttövalmiina tai niitä ei tunnistettu
LEDien valot 3x 2-napaisessa kontaktorissa (tulo)
ovat vihreät
Käyttö
Kaikkiin kolmeen Instagrid LINK MAX -laitteen tuloon
syötetään virtaa LEDien valot 3x 2-napaisessa kontakto-
rissa (tulo) valot ovat punaiset
Ensimmäisen 10 sekunnin sisällä eristyksen valvonta-
laitteen LED vilkkuu oranssina ensimmäistä itsetestiä
varten Sen jälkeen näyttö muuttuu vihreäksi
Instagrid LINK MAX on aktiivinen, kun punainen LED
palaa 1x 4-napaisessa kontaktorissa
Häiriö
Instagrid LINK MAX -laitteessa on vika Syynä on maasul-
ku, oikosulku, ylikuormitus tai vaihevirhe
1x 4-napainen kontaktori (ulostulo) keskeyttää yhteyden
ulostuloliittimeen ja LED on vihreä
LED eristyksen valvontalaitteessa on punainen
tai oranssi
