instagrid LINK MAX Benutzerhandbuch Seite 233

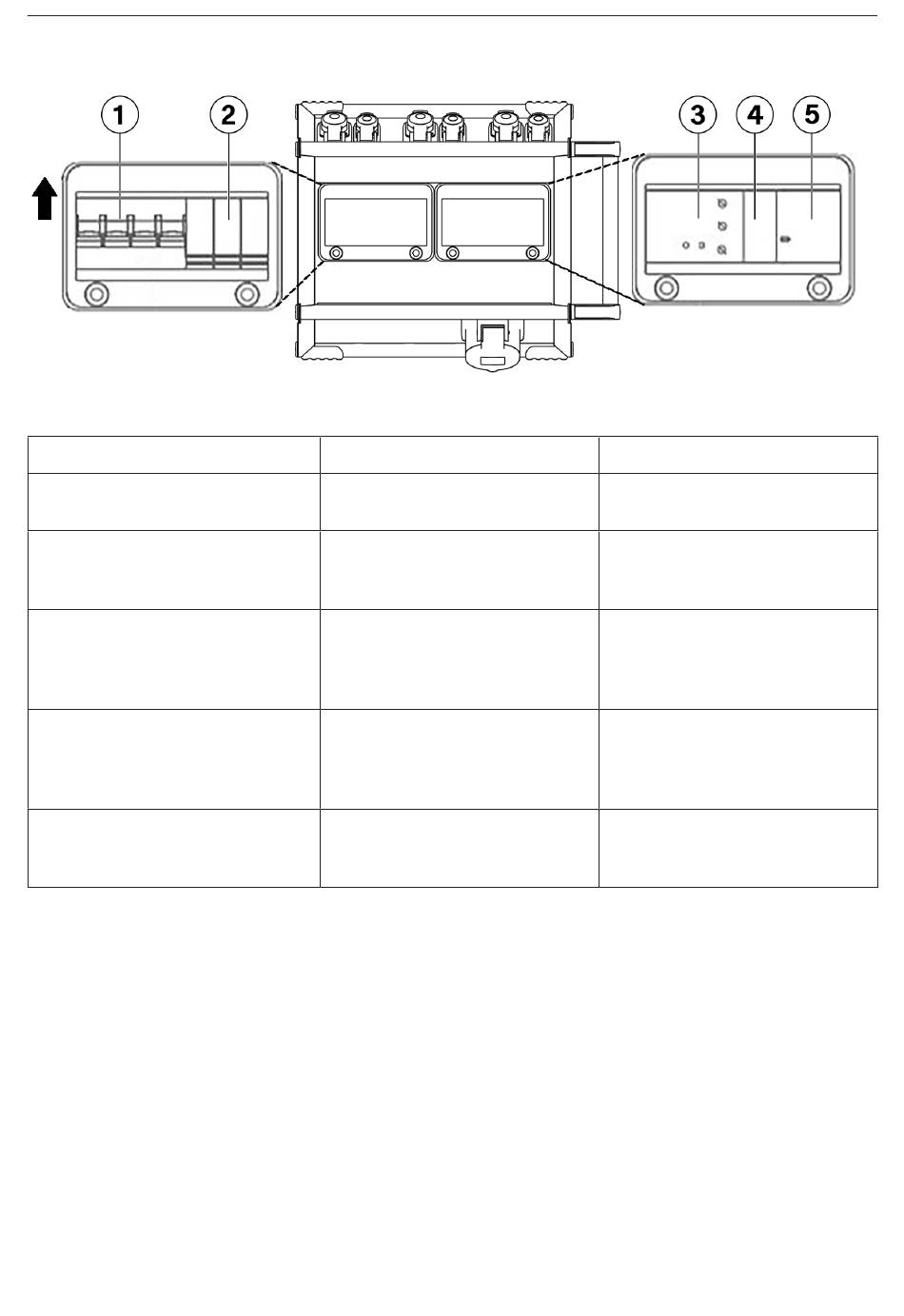

4�2� Veiligheidsvoorzieningen en weergave-elementen
Element
1� Draadbeveiligingsschakelaar
(4-polige MCB)
2� 3x 2-polige contac-
tor (ingang)
3� Isolatiesensoren (IMD)
4� Fasebewaking (PMD)
5� 1x 4-polige contactor
(uitgang)
Doel
Beschermt het systeem tegen
overstroom
Beschermt de gebruiker
tegen stroom door aanraakba-
re contacten
Bewaakt de weerstand tussen
de nul (N) en de aarde (PE), om
beschadigde kabels/lasten te
detecteren�
Bewaakt de drie enkele fases
en controleert of de drie fasen
beschikbaar en met elkaar
gesynchroniseerd zijn
Onderbreekt de verbinding met
de utgangsbus bij IMD- en/of
PMD-storing
Status
Schakelaar moet naar boven
staan (in pijlrichting)
Rood licht = actief
Groen licht = inactief
Knipperend oranje = start
Groen = geactiveerd + actief
Rood = inactief/uitval
Rood licht (knipperend) = sto-
ring/inactief
Rood licht (constant) = actief
Rood licht = actief
Groen licht = inactief
233
