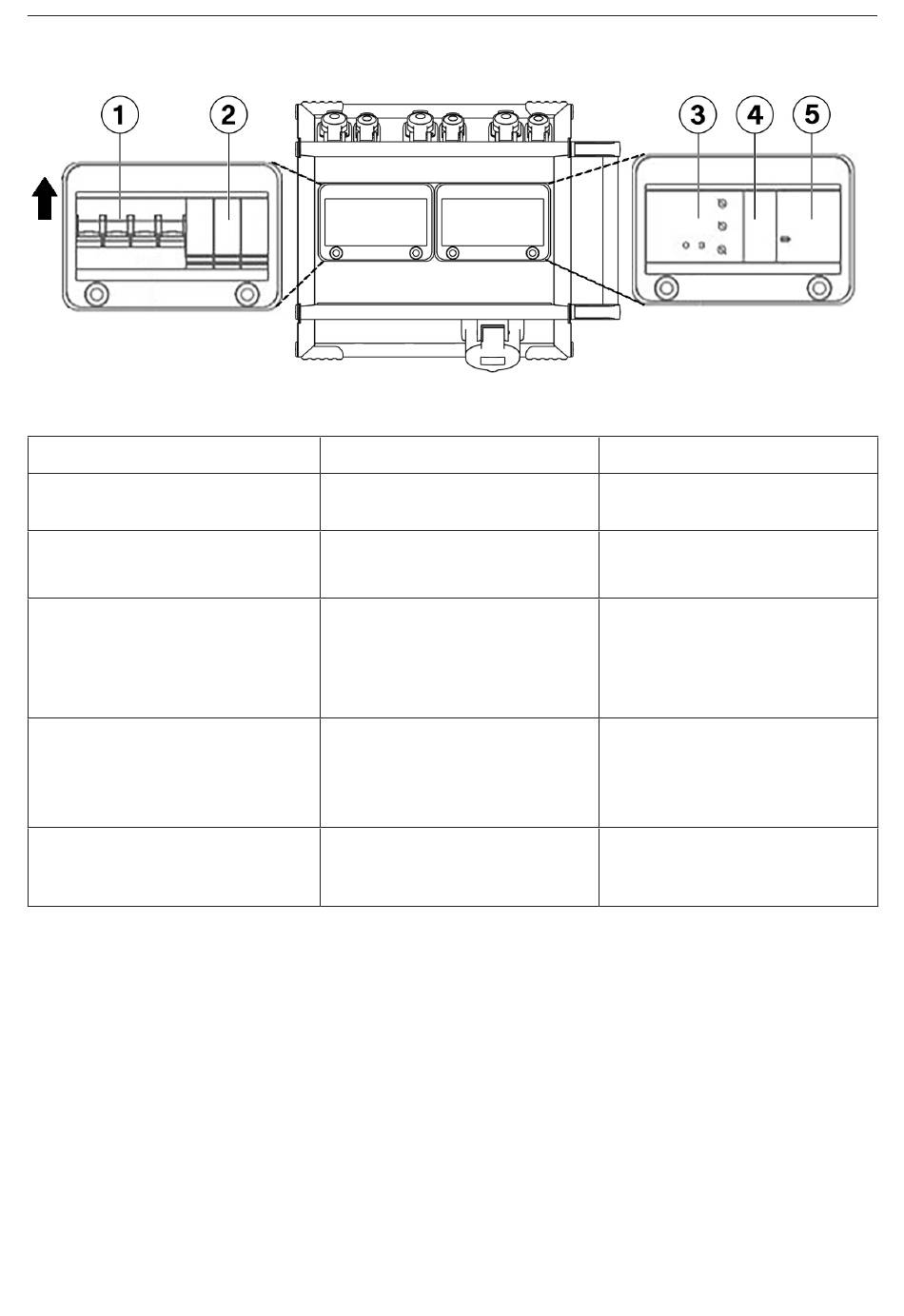

4�2� Dispozitive de protecție și elemente de afișaj
Element
1� Întrerupător automat de
circuit (MCB 4-polar)
2� 3x contactor bipolar (intrare)
3� Releu de monitorizare a izo-
lației (IMD)
4� Monitor de faze (PMD)
5� 1x contactor cu 4 poli (intrare) Întrerupe conexiunea la priza
Scop
Protejează sistemul împotriva
supracurentului�
Protejează utilizatorul de cu-
renți prin contactele accesibile�
Monitorizează rezistența dintre
Neutru (N) și Pământ (PE) pen-
tru a detecta cabluri sau sarcini
deteriorate�
Monitorizează cele trei faze
individuale și verifică dacă toate
cele trei faze sunt disponibile și
sincronizate între ele�
de ieșire în caz de eroare IMD
și/sau PMD�
Stare
Comutatorul trebuie să se afle
în sus (în direcția săgeții)
Lumină roșie = activ
Lumină verde = inactiv
Lumină intermitentă portocalie
= pornește
Verde = activat + activ
Roșu = inactiv/defect
Lumină roșie (intermitentă)
= eroare /
inactiv
Lumină roșie (continuă) = activ
Lumină roșie = activ
Lumină verde = inactiv
