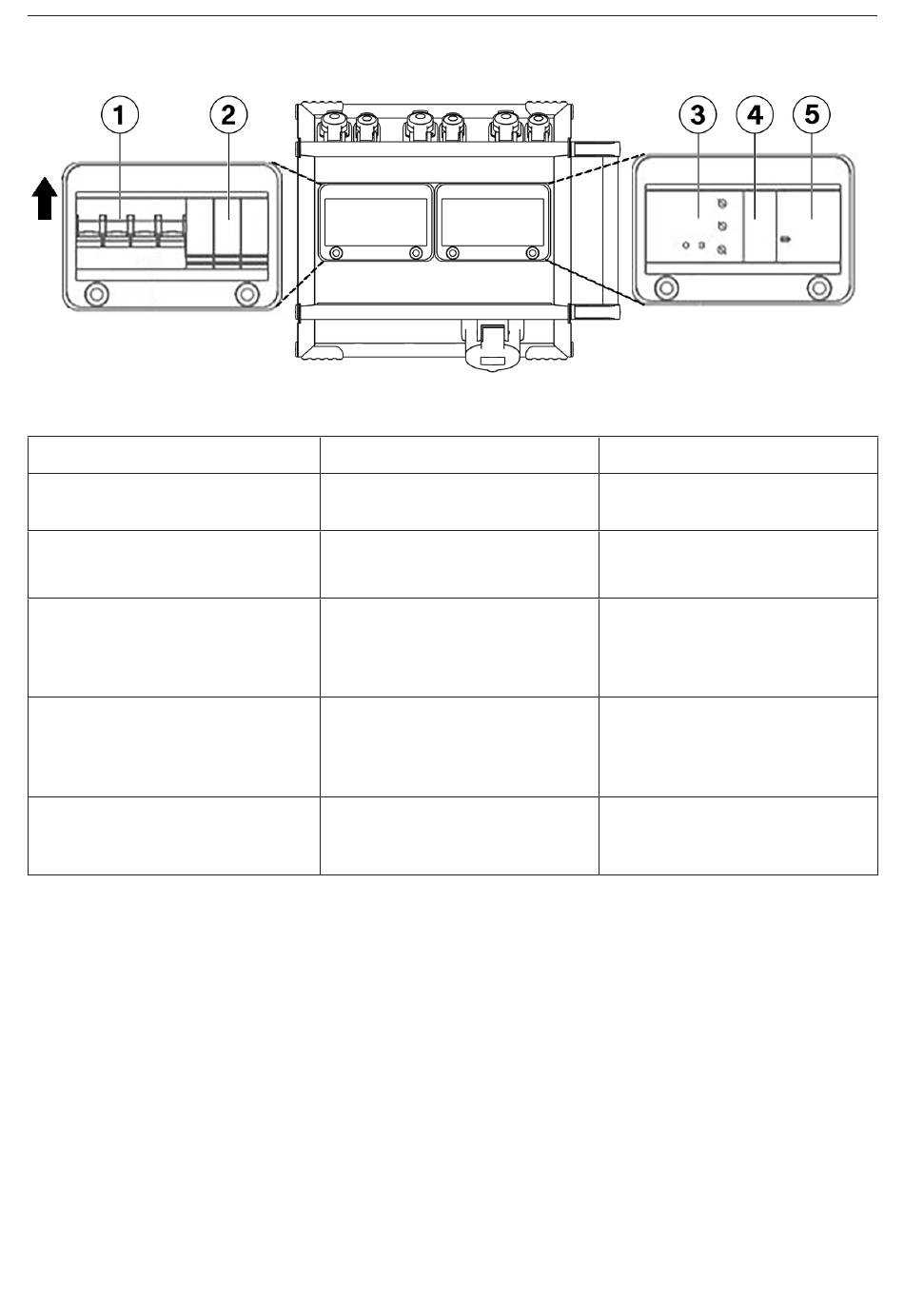

4�2� Verneinnretninger og indikatorelementer
Element
1� Ledningsvernebryter
(4-pols MCB)
2� 3x 2-pols sikringer (inngang)
3� Isolasjonsvokter (IMD)
4� Faseovervåkning (PMD)
5� 1x 4-pols sikring (utgang)
248
Formål
Beskytter systemet mot
overstrøm�
Beskytter brukeren mot strøm-
støt ved berøring av kontakter�
Overvåker motstanden mellom
nøytral (N) og jord (PE) for å
registrere skadet kabel/last�
Overvåker de tre separate fase-
ne og kontroller om alle tre faser
er tilgjengelige og synkronisert
med hverandre�
Avbryter tilkobling til utgangs-
kontakt ved feil fra IMD og/
eller PMD�
Status
Bryteren skal peke oppover
(i pilens retning)
Rødt lys = aktiv
Grønt lys = inaktiv
Oransje blinker = starter
Grønn = aktivert + aktiv
Rød = inaktiv/utfall
Rødt lys (blinkende) =
feil/inaktiv
Rødt lys (konstant)= aktiv
Rødt lys = aktiv
Grønt lys = inaktiv
