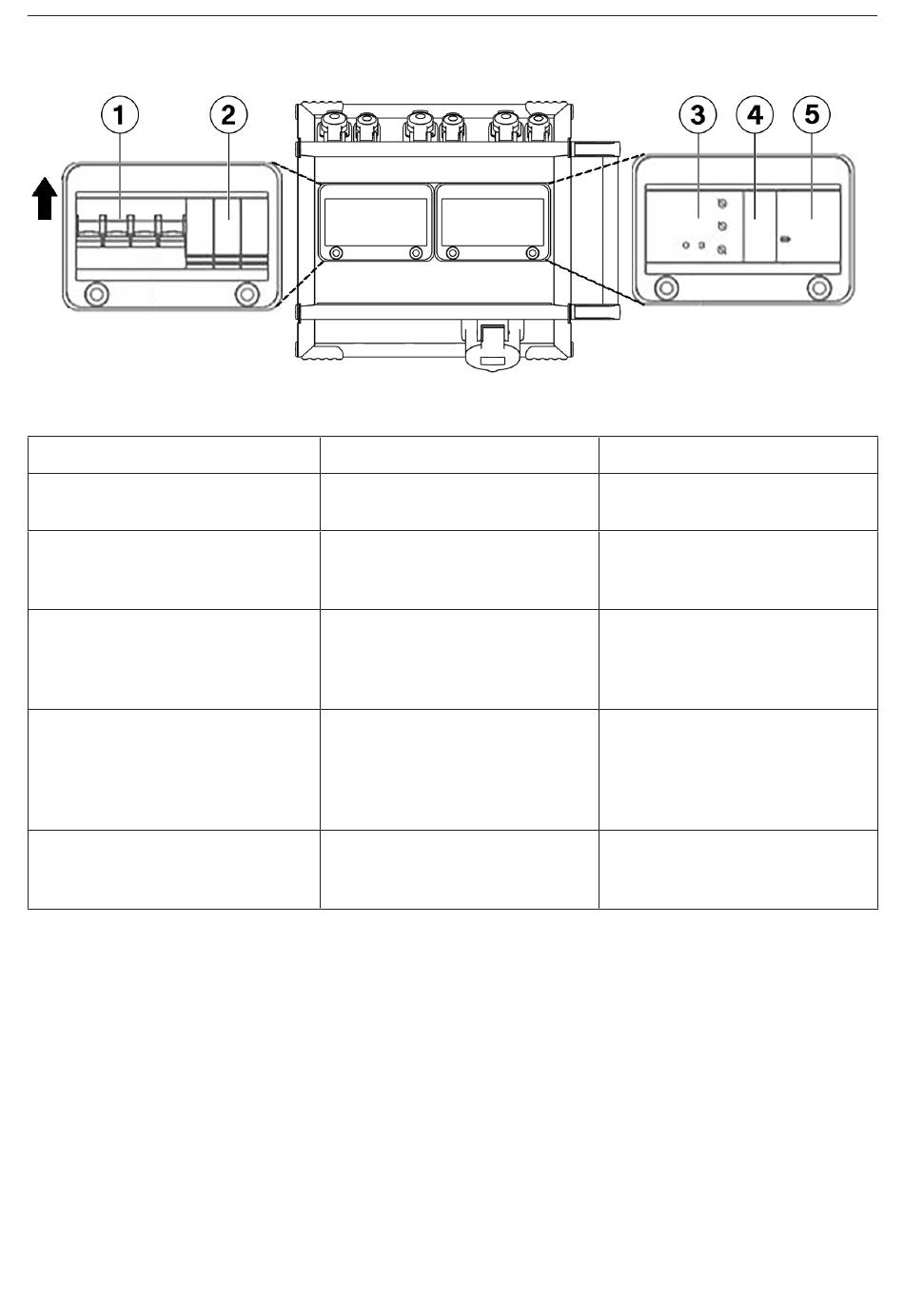

42 Suojalaitteet ja näyttöelementit
Elementti
1 Johdonsuojakatkaisija (4-na-
painen MCB)
2 3x 2-napainen kontak-
tori (tulo)
3 Eristyksen valvontalaite (IMD) Valvoo vastusta nollajohtimen
4 Vaiheiden valvonta (PMD)
5 1x 4-napainen kontaktori
(ulostulo)
Tarkoitus
Suojaa järjestelmää ylivirralta
Suojaa käyttäjää kosketetta-
vista kontakteista aiheutuvilta
virroilta
(N) ja maadoitusjohtimen (PE)
välillä viallisten kaapeleiden/
kuormien havaitsemiseksi
Valvoo kolmea yksittäistä
vaihetta ja tarkistaa, ovatko
kaikki kolme vaihetta käytettä-
vissä ja onko ne synkronisoitu
keskenään
Katkaisee yhteyden ulostuloliit-
timeen IMD- ja/tai PMD-vian
yhteydessä
Tila
Kytkimen on osoitettava
ylöspäin (nuolen suuntaan)
Punainen valo = aktiivinen
Vihreä valo = passiivinen
Oranssi vilkkuu = käynnistyy
Vihreä = aktivoitu + aktiivinen
Punainen = passiivinen/vika
Punainen valo (vilkkuva) = vika /
passiivinen
Punainen valo (tasainen) =
aktiivinen
Punainen valo = aktiivinen
Vihreä valo = passiivinen
