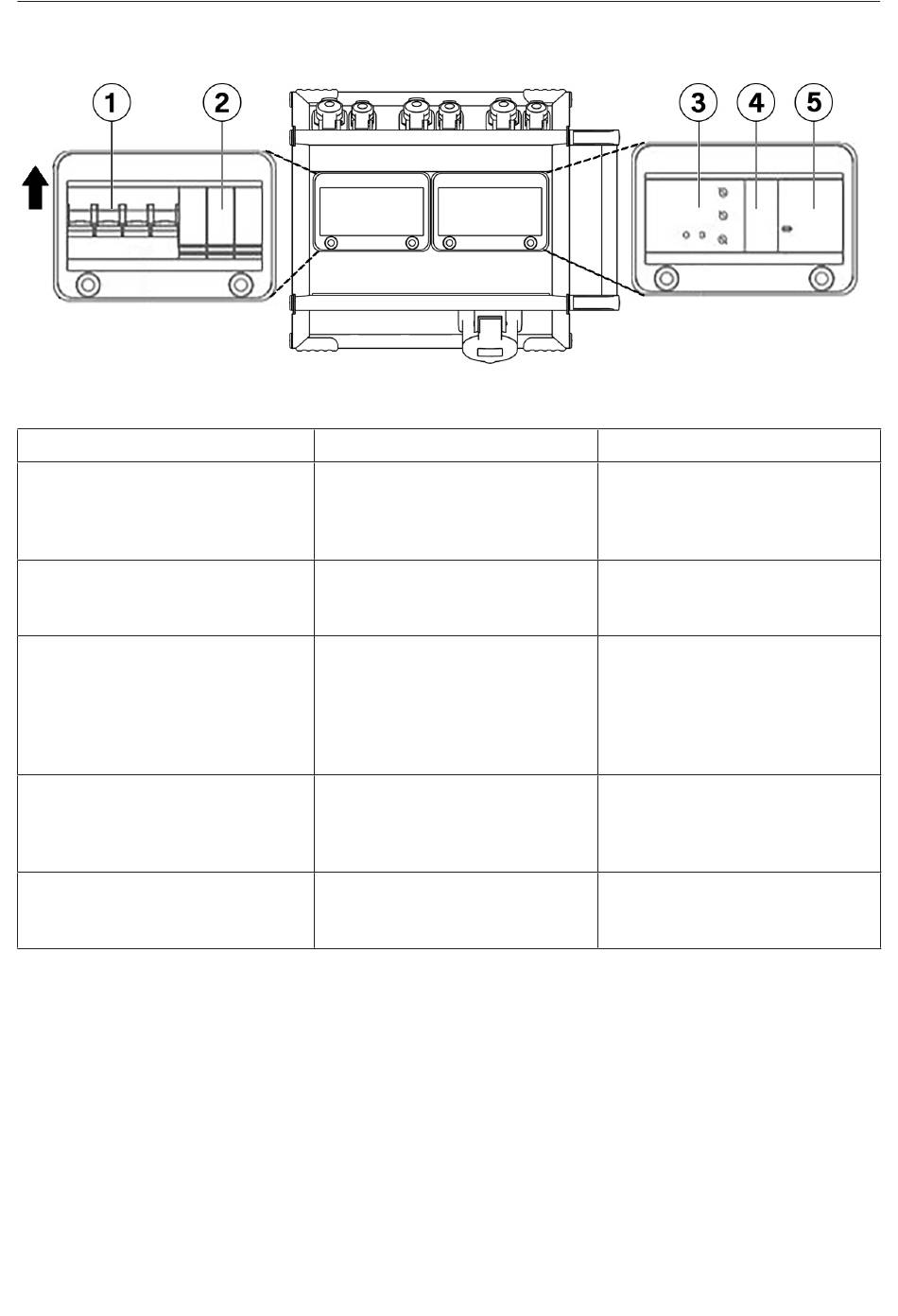

4.2. Διατάξεις προστασίας και στοιχεία ένδειξης
Στοιχείο
1.
Διακόπτης προστασίας αγω-
γών (4-πολικό MCB)
2.
3x 2-πολικός επαφέ-
ας (είσοδος)
3.
Επιτηρητής μόνωσης (IMD)
4.
Επιτήρηση φάσεων (PMD)
5.
1x 4-πολικός επαφέας (έξοδος) Διακόπτει τη σύνδεση προς την
Σκοπός
Προστατεύει το σύστημα έναντι
υπερρεύματος.
Προστατεύει τον χρήστη από ρεύ-
ματα μέσω επαφών που μπορούν
να αγγιχτούν.
Επιτηρεί την αντίσταση ανάμεσα
στο ουδέτερο (N) και τη γείωση
(PE), για να αναγνωριστούν χαλα-
σμένα καλώδια/φορτία.
Επιτηρεί τις τρεις μεμονωμένες
φάσεις και ελέγχει αν και οι τρεις
φάσεις είναι διαθέσιμες και έχουν
συγχρονιστεί μεταξύ τους.
υποδοχή εξόδου σε σφάλμα IMD
και/ή PMD.
Κατάσταση
Ο διακόπτης πρέπει να βρί-
σκεται προς
τα επάνω (στην κατεύθυνση
του βέλους)
Κόκκινο φως = ενεργό
Πράσινο φως = ανενεργό
Πορτοκαλί αναβοσβήνει = ξεκινά
Πράσινο = ενεργοποιημέ-
νο + ενεργό
Κόκκινο = ανενεργό/διακοπή
λειτουργίας
Κόκκινο φως (αναβοσβήνει) =
σφάλμα / ανενεργό
Κόκκινο φως (σταθερό) = ενεργό
Κόκκινο φως = ενεργό
Πράσινο φως = ανενεργό
113
