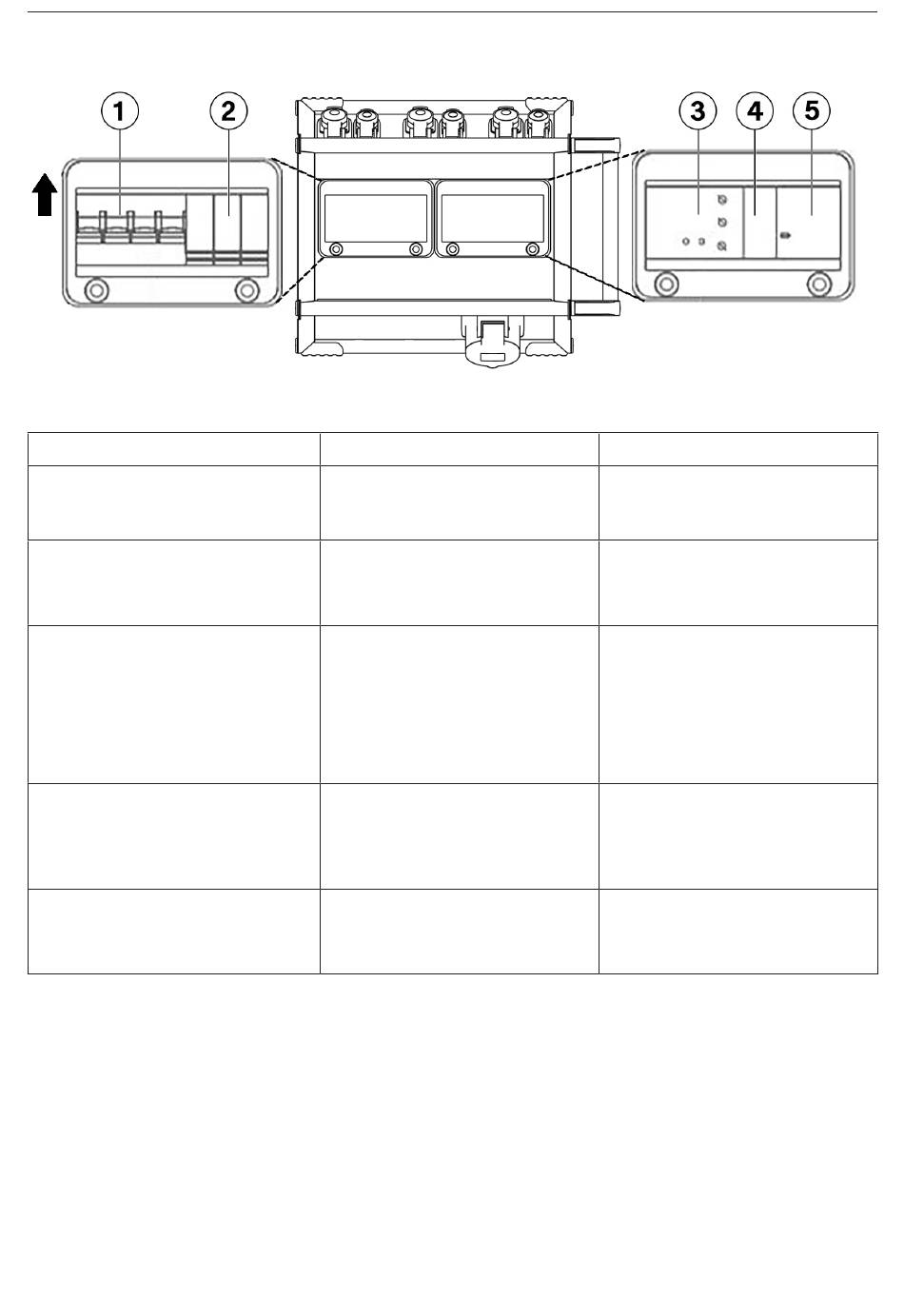

4.2. Защитные устройства и элементы индикации
Элемент
1.
Автоматический выключатель
(4-полюсный MCB)
2.
2-полюсный контактор, 3
шт. (вход)
3.
Устройство контроля изо-
ляции (IMD)
4.
Устройство контроля
фазы (PMD)
5.
4-полюсный контактор, 1
шт. (выход)
308
Назначение
Защищает систему от перегруз-
ки по току.
Защищает пользователя от
токов при прикосновении к
токопроводящим частям.
Контролирует сопротивление
между нейтралью (N) и землей
(PE) для обнаружения повре-
жденных кабелей или нагрузок.
Контролирует три отдельные
фазы и проверяет, доступны ли
все три фазы и синхронизиро-
ваны ли они между собой.
Разрывает соединение с
выходной розеткой в случае
неисправности IMD и/или PMD.
Состояние
Выключатель должен быть
обращен вверх (в направле-
нии стрелки)
Красный индикатор = активный
Зеленый индикатор =
неактивный
Оранжевый индикатор (мига-
ет) = запуск
Зеленый индикатор = включе-
но и активно
Красный индикатор = неактивно
/ неисправно
Красный индикатор (мигает) =
ошибка / неактивно
Красный индикатор (постоянно
горит) = активно
Красный индикатор = активный
Зеленый индикатор =
неактивный
