Daikin VRV 5 REYA10A7Y1B9 Referenz Für Installateure Und Benutzer Seite 99

REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
Gesamtleistung der
nachgeordneten
Inneneinheit
<150
150≤x<290
290≤x<450
450≤x<620
620≤x<690
690≤x≤750

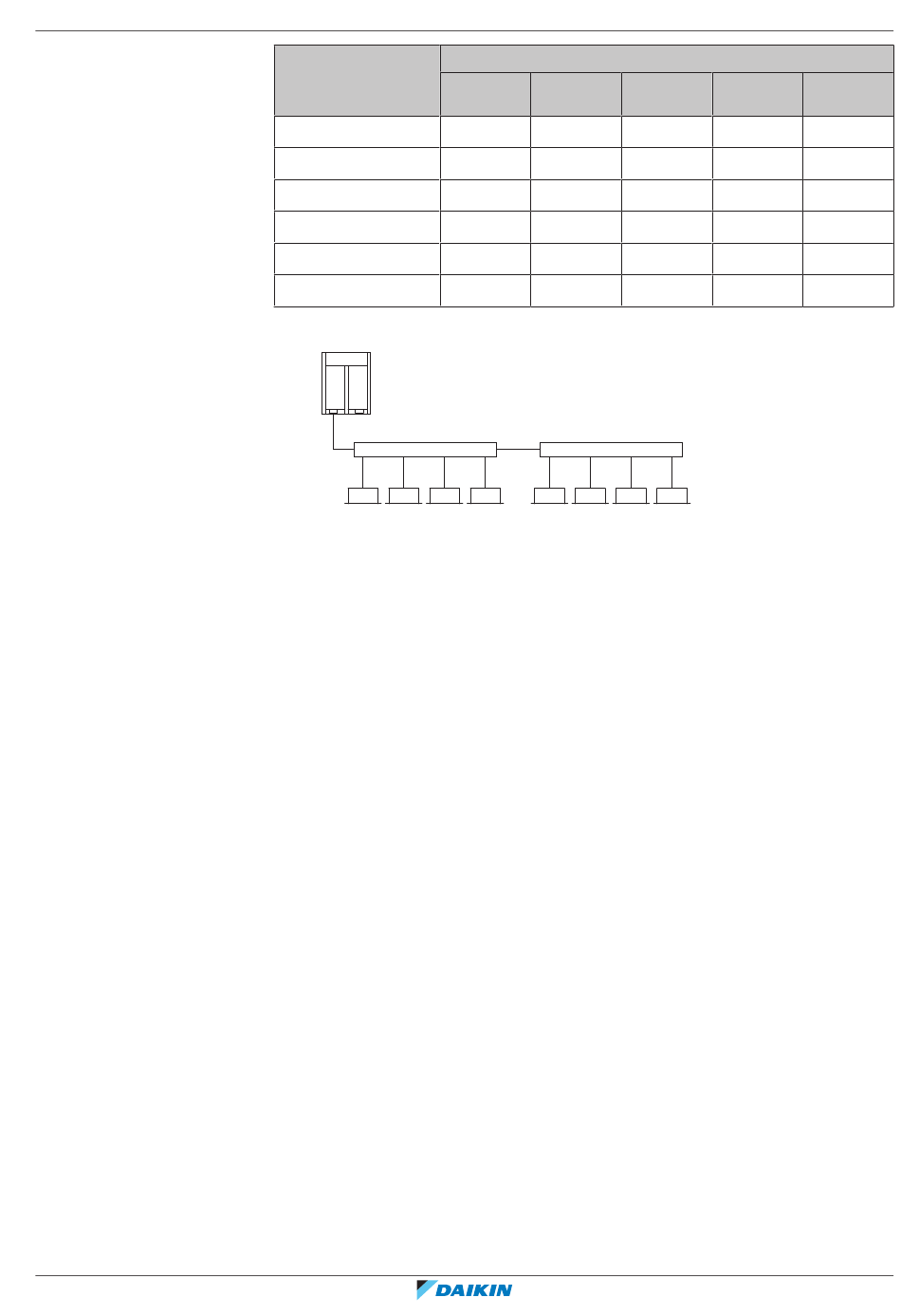

Beispiel
a
BS1
b b
50 50 50
BS1 BS-Einheit 1 (BS4A)
BS2 BS-Einheit 2 (BS4A)
a 20 m
b 10 m
c 15 m
d 10 m
1 Die äquivalente Länge für eine an BS1 angeschlossene Inneneinheit ist die
Summe von:
- a=20 m,
- b=10 m,
- Äquivalente Länge des Abzweigrohres = 6,7 m,
- und die äquivalente Länge von BS1 in Abhängigkeit vom gesamten
nachgelagerten Kapazitätsindex gemäß Angabe in der Tabelle oben: CI 400 →
1,6 m.
20+10+(6,7+1,6)=38,3 m
2 Die äquivalente Länge für eine an BS2 angeschlossene Inneneinheit ist die
Summe von:
- a=20 m,
- c=15 m,
- d=10 m,
- Äquivalente Länge des Abzweigrohres = 6,7 m,
- und die äquivalente Länge von BS1 in Abhängigkeit vom gesamten
nachgelagerten Kapazitätsindex gemäß Angabe in der Tabelle oben: CI 400 →
1,6 m,
- und die äquivalente Länge von BS2 in Abhängigkeit vom gesamten
nachgelagerten Kapazitätsindex gemäß Angabe in der Tabelle oben: CI 200 →
0,4 m.
20+15+10+(1,6)+(6,7+0,4)=53,7 m
Äquivalente Länge der BS-Einheit [m]
BS4A BS6A
0,4 0,5
0,4 0,6
1,6 1,7
3,4 5,0
4,2 5,0
4,2 5,0
c
BS2
b b d d
50 50 50
18 Rohrinstallation
|
BS8A BS10A
0,5 0,5
0,6 0,8
1,7 1,9
5,0 6,6
5,0 6,6
5,0 6,6
d d
50 50
Referenz für Installateure und Benutzer
BS12A
0,5
0,8
1,9
6,6
6,6
6,6
99
