18 | Rohrinstallation
18.2 Kältemittelleitungen anschließen
18.2.1 Zum Anschließen der Kältemitteilleitungen
18.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen
Referenz für Installateure und Benutzer
108
HINWEIS

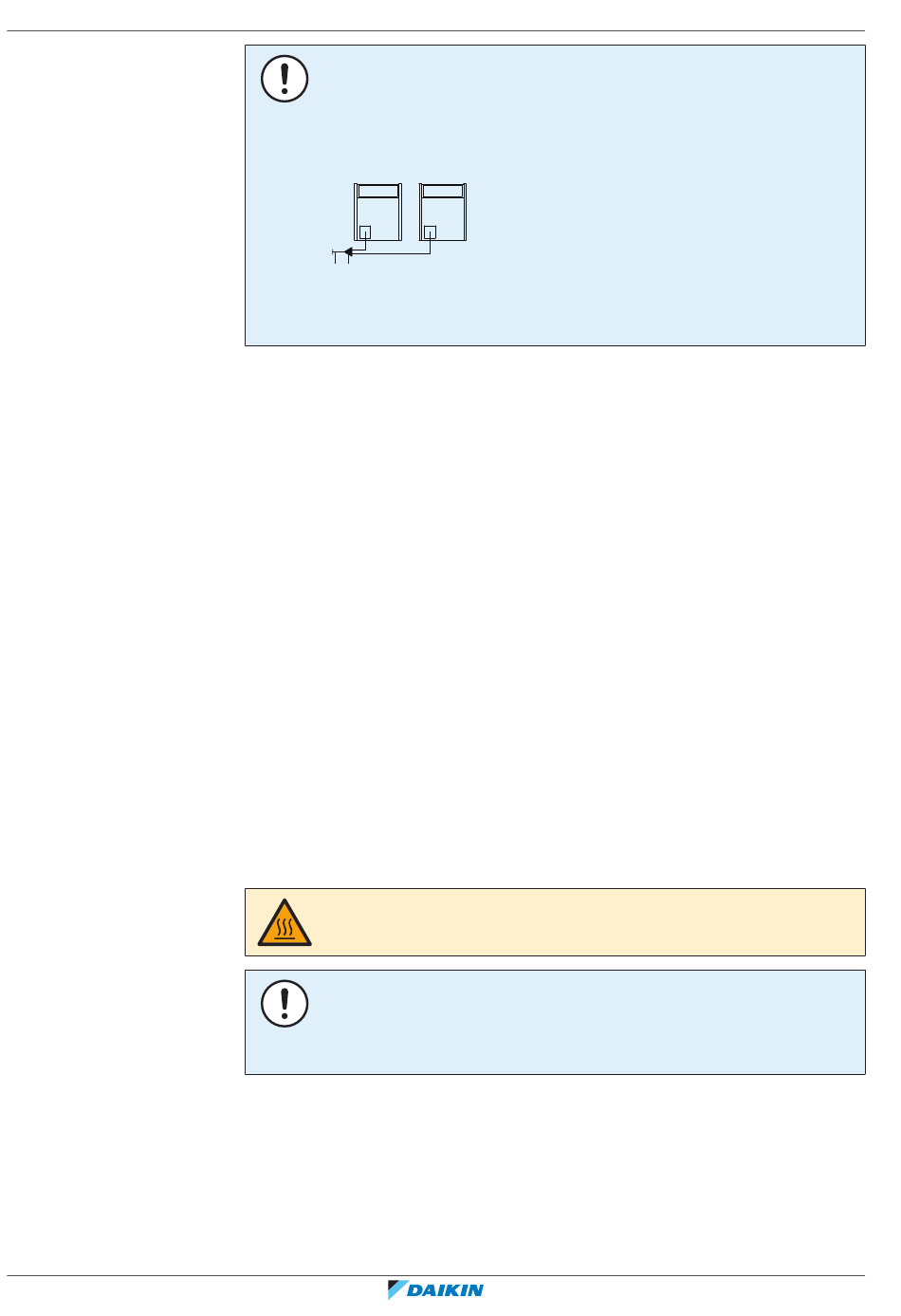

Bei einem System mit mehreren Außeneinheiten muss bei der Installation beachtet
werden, dass die Kältemittelleitungen zwischen den Außeneinheiten in bestimmter
Reihenfolge anzuschließen sind. Beachten Sie bei der Installation die folgenden
Einschränkungen. Für die Außeneinheiten A und B und deren Leistungen gelten die
folgenden Restriktionen: A≥B.
A
a b
a Zu Inneneinheiten
b Mehrfach-Rohrverbindungssatz der Außeneinheit (erster Abzweig)
Vergewissern Sie sich, dass Außen- und Inneneinheiten fertig montiert sind, bevor
Sie die Kältemittelleitungen anschließen.
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelrohre verlegen und an die Außeneinheit anschließen
▪ Die Außeneinheit gegen Verschmutzung schützen
▪ Die Kältemittelleitungen an den Inneneinheiten anschließen (siehe die
Installationsanleitung zu den Inneneinheiten)
▪ Den Mehrfach-Rohrverbindungssatz anschließen
▪ Den Kältemittel-Abzweigbausatz anschließen
▪ Befolgen Sie die Richtlinien für:
- Hartlöten
- Verwendung der Absperrventile
- Entfernung abgeklemmter Rohrleitungen
GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN
HINWEIS
NIEMALS einen Trockner bei dieser Einheit installieren, sonst kann sich deren
Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System
beschädigen.
B
REMA5A7Y1B9+REYA8~20A7Y1B9
