18.1.6 Beschränkungen bei der Installation
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
INFORMATION
An einen Verteiler können maximal 8 Abzweige angeschlossen werden.
▪ Benutzen Sie den Abzweigsatz BHFQ23P907A für ein Außen-Mehrfach-
Verbindungs-Rohrleitungssatz für 2 Außeneinheiten.

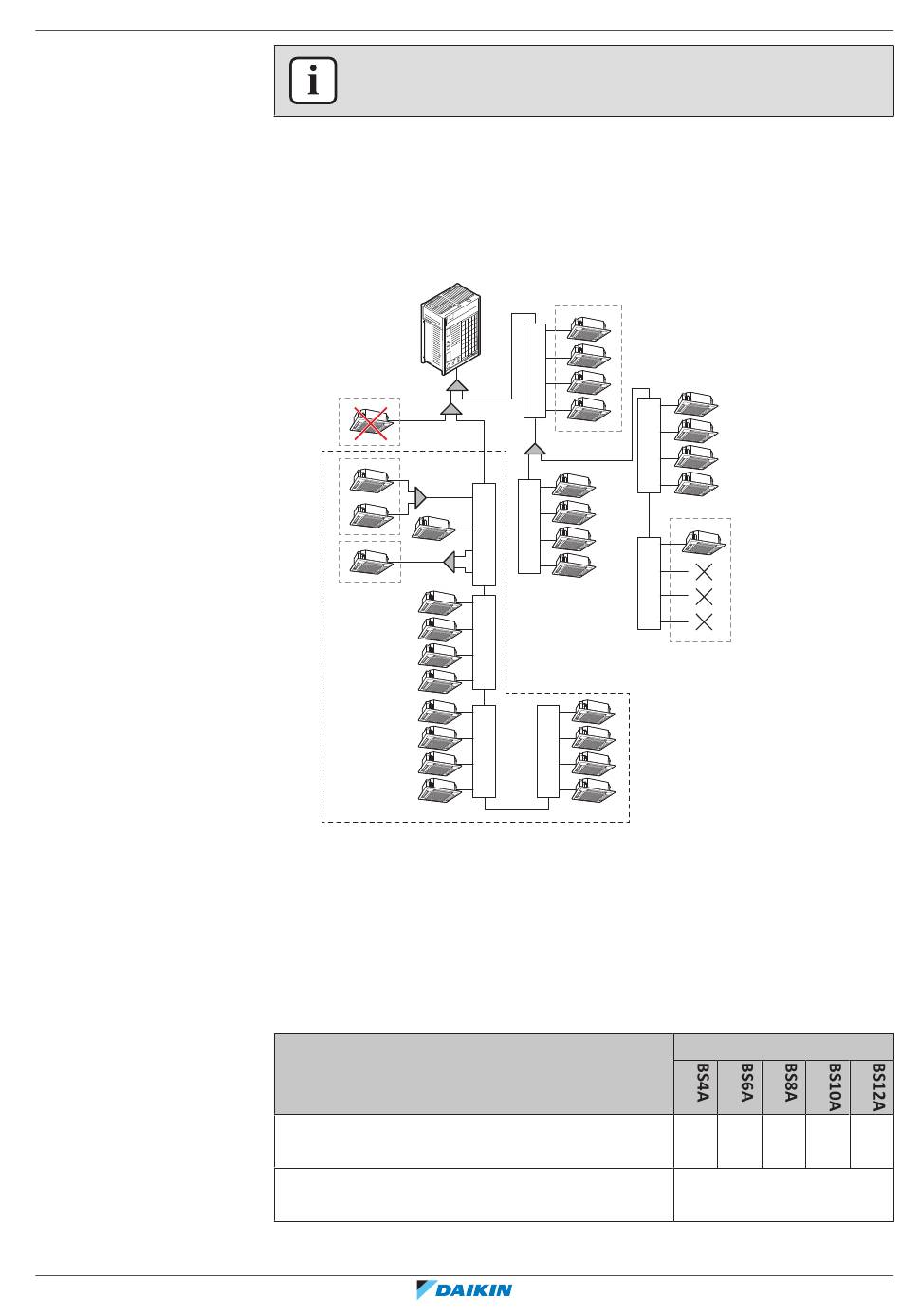

Die Abbildung und die Tabelle unten zeigen die Beschränkungen bei der
Installation.
f
c
b
e
a, b Siehe unten aufgeführte Tabelle.
c Höchstgrenze von 16 nachgeschalteten Anschlüssen von BS-Einheiten im
Kältemitteldurchfluss. Ungenutzte Anschlüsse müssen ebenfalls gezählt werden.
Z. B. 16 Anschlüsse=BS12A+BS4A oder BS8A+BS4A+BS4A
d Mindestens eine Inneneinheit muss an eine BS-Einheit angeschlossen sein
(BS6~12A: Immer ab einen der ersten vier Anschlüsse beginnen).
e Wenn die Kapazität der Inneneinheit über 140 liegt, sind zwei Anschlüsse zu
kombinieren. Siehe untenstehende Tabelle.
f Inneneinheiten nur für Kühlen können nicht installiert werden. Alle Inneneinheiten
müssen an die Abzweigrohre einer BS-Einheit angeschlossen werden.
g BS-Einheit
Beschreibung
Maximale Anzahl an anschließbaren Inneneinheiten
pro BS-Einheit (a)
Maximale Anzahl an anschließbaren Inneneinheiten
pro BS-Einheit-Abzweig (b)
a
g
g
g
g
g
g
g g
g
