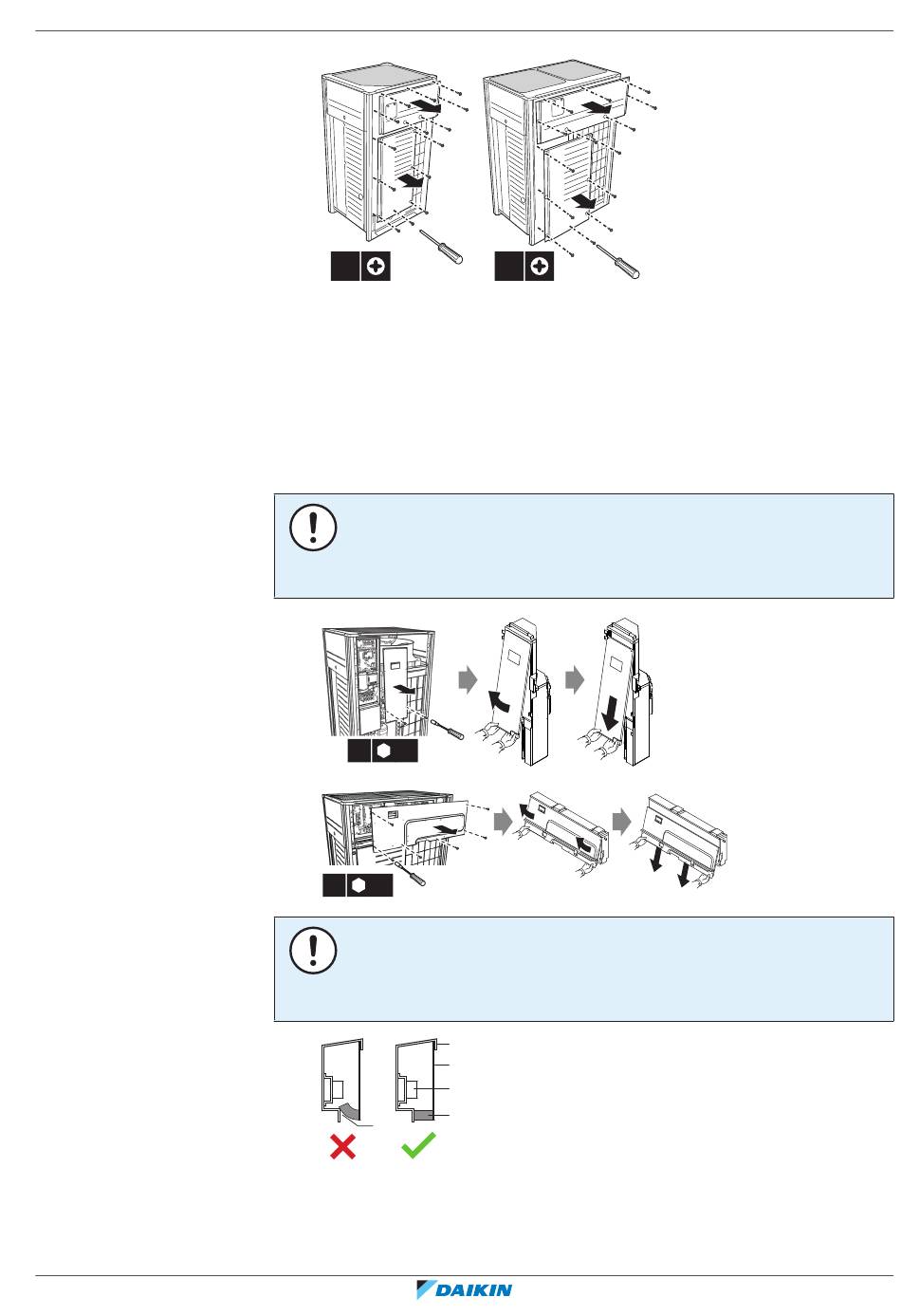

17.2.3 So öffnen Sie den Schaltkasten der Außeneinheit
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
5~12 HP
14×
Nach Öffnen der Frontblenden kann auf den Schaltkasten zugegriffen werden.
Siehe "17.2.3 So öffnen Sie den Schaltkasten der
Für Wartungszwecke muss auf die Drucktasten auf der Hauptplatine zugegriffen
werden können. Für den Zugriff auf diese Drucktasten ist es nicht erforderlich, die
Abdeckung des Schaltkastens zu öffnen. Siehe
bauseitigen Einstellungen
HINWEIS
Beim Öffnen des Schaltkastens NICHT zu viel Kraft anwenden. Durch übermäßige
Anwendung von Kraft kann die Abdeckung deformiert werden, so dass Wasser
eindringen und zu Fehlfunktionen führen könnte.
5~12 HP
2×
SW8
14~20 HP
6×
SW8
HINWEIS
Beim Schließen des Schaltkastens darauf achten, dass das Dichtungsmaterial unten
auf der Rückseite der Abdeckung NICHT gegen die Innenseite gequetscht oder
gekrümmt (siehe Abbildung unten) wird.
e
a Deckel des Schaltkastens
b Vorderseite
c Klemmleiste für Stromversorgung
d Dichtungsmaterial
e Feuchtigkeit und Schmutz könnten eindringen
14~20 HP
14×
4
zugreifen" [ 150].
a
b
c
d
17 Installation der Einheit
|
4
Außeneinheit" [ 89].
"21.1.3 Auf die Elemente der
