20.1.4 Richtlinien zum Anschließen der elektrischen Leitungen
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
HINWEIS

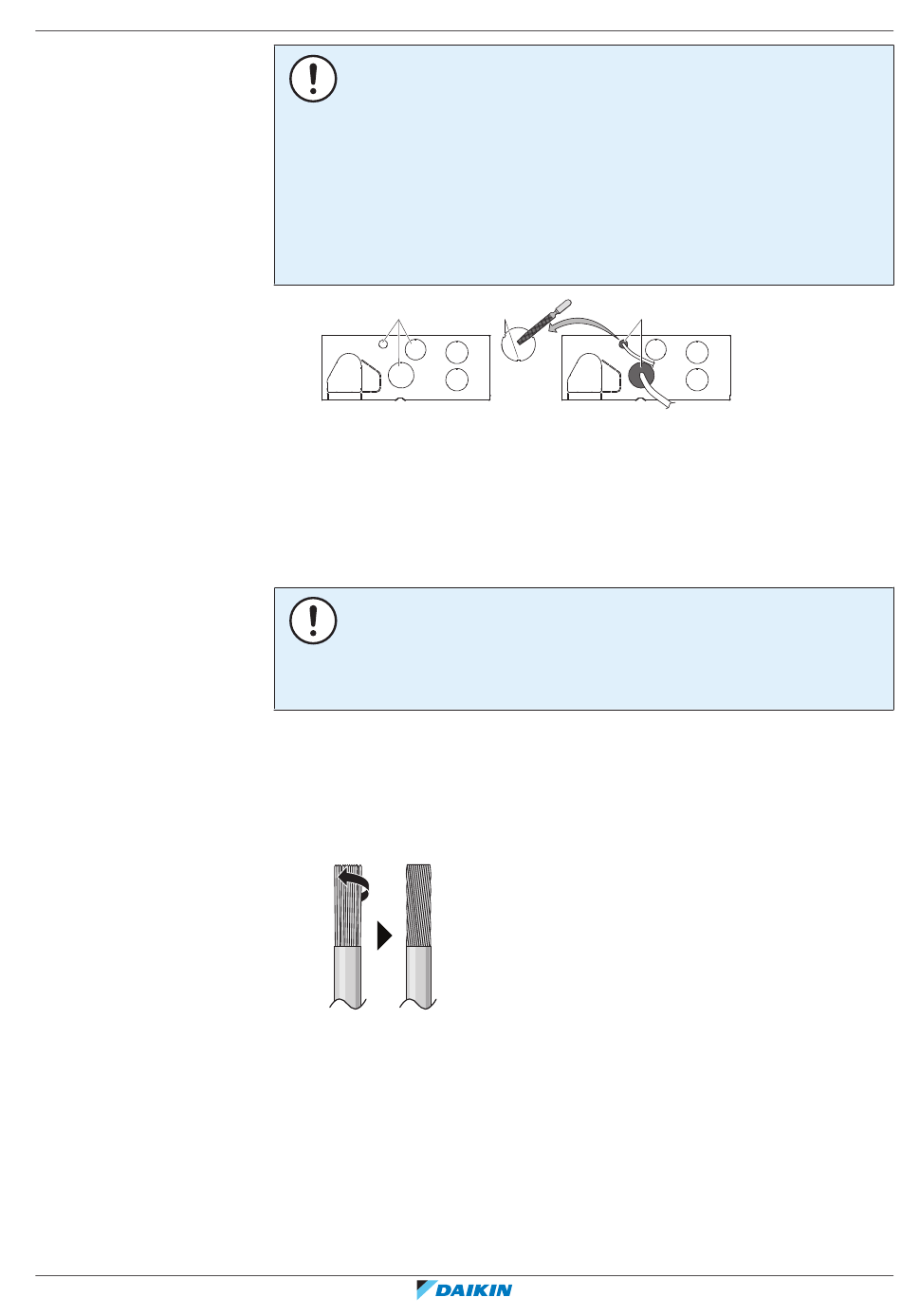

Sicherheitsvorkehrungen bei der Schaffung von Durchbruchöffnungen:
▪
Achten Sie darauf, das Gehäuse und darunter liegende Rohre nicht zu
beschädigen.
▪
Nachdem Sie die Durchbruchöffnungen hergestellt haben, empfehlen wir, die
Kanten und Bereiche um die Kanten mithilfe von Rostschutzfarbe zu behandeln,
um Rostbildung zu verhindern.
▪
Wenn Sie die elektrischen Leitungen durch die Durchbruchöffnungen führen,
wickeln Sie Schutzklebeband um die Leitungen, damit sie nicht beschädigt
werden.
a
a Durchbruchöffnung
b Grate
c Entgraten
d Falls kleine Tiere durch die Durchbuchöffnungen in das System gelangen könnten,
müssen die Öffnungen mit Dichtungsmaterial geschlossen werden (muss vor Ort
durchgeführt werden)
HINWEIS
Wir empfehlen die Verwendung massiver (1-adriger) Drähte. Werden Litzen
verwendet, die Litzen leicht verdrillen, um die Enden des Leiters zu vereinigen, um
ihn direkt für die Anschlussklemme passend zu haben oder um ihn in einen runden
Crimpanschluss einzusetzen.
Das Litzenkabel für die Installation vorbereiten
Methode 1: Verdrillte Leiter
1 Die Isolierung (20 mm) von den Drähten abstreifen.
2 Das Ende des Leiters etwas verdrillen, um eine "massive" Verbindung
herzustellen.
Methode 2: Runde, gecrimpte Anschlussklemme verwenden (empfohlen)
1 Die Drähte abisolieren und bei jedem Draht die Enden etwas verdrillen.
2 Am Kabelende eine runde, gecrimpte Klemme installieren. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht setzen und mit
einem geeigneten Werkzeug fixieren.
b c d
