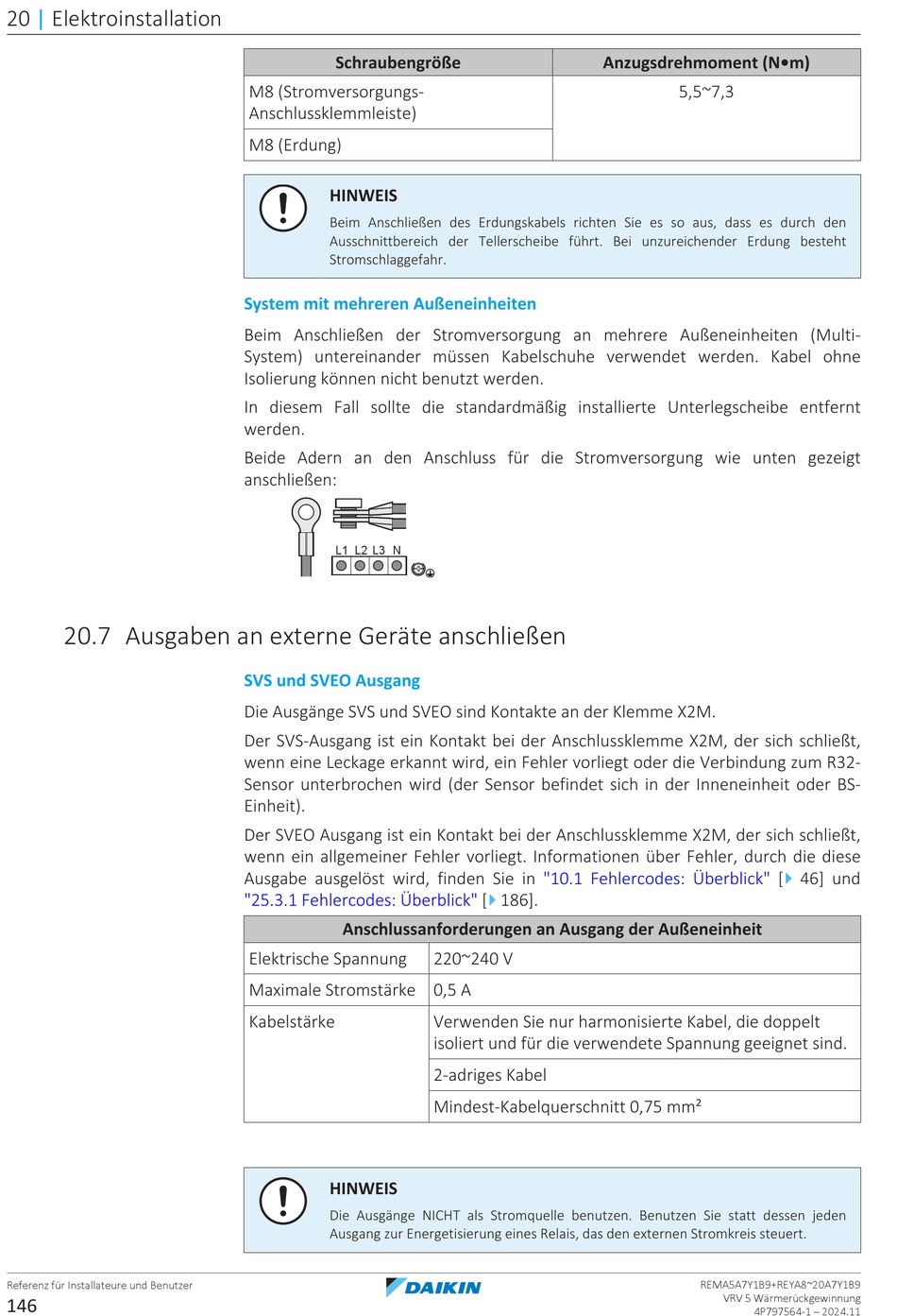

20 | Elektroinstallation
20.7 Ausgaben an externe Geräte anschließen
Referenz für Installateure und Benutzer
146
Schraubengröße
M8 (Stromversorgungs-
Anschlussklemmleiste)
M8 (Erdung)
HINWEIS
Beim Anschließen des Erdungskabels richten Sie es so aus, dass es durch den
Ausschnittbereich der Tellerscheibe führt. Bei unzureichender Erdung besteht
Stromschlaggefahr.
System mit mehreren Außeneinheiten
Beim Anschließen der Stromversorgung an mehrere Außeneinheiten (Multi-
System) untereinander müssen Kabelschuhe verwendet werden. Kabel ohne
Isolierung können nicht benutzt werden.
In diesem Fall sollte die standardmäßig installierte Unterlegscheibe entfernt
werden.
Beide Adern an den Anschluss für die Stromversorgung wie unten gezeigt
anschließen:
L1 L2 L3 N
SVS und SVEO Ausgang
Die Ausgänge SVS und SVEO sind Kontakte an der Klemme X2M.
Der SVS-Ausgang ist ein Kontakt bei der Anschlussklemme X2M, der sich schließt,
wenn eine Leckage erkannt wird, ein Fehler vorliegt oder die Verbindung zum R32-
Sensor unterbrochen wird (der Sensor befindet sich in der Inneneinheit oder BS-
Einheit).
Der SVEO Ausgang ist ein Kontakt bei der Anschlussklemme X2M, der sich schließt,
wenn ein allgemeiner Fehler vorliegt. Informationen über Fehler, durch die diese
Ausgabe ausgelöst wird, finden Sie in
"25.3.1 Fehlercodes: Überblick" [
Anschlussanforderungen an Ausgang der Außeneinheit
Elektrische Spannung
Maximale Stromstärke 0,5 A
Kabelstärke
HINWEIS
Die Ausgänge NICHT als Stromquelle benutzen. Benutzen Sie statt dessen jeden
Ausgang zur Energetisierung eines Relais, das den externen Stromkreis steuert.
Anzugsdrehmoment (N•m)
"10.1 Fehlercodes:
4
186].
220~240 V
Verwenden Sie nur harmonisierte Kabel, die doppelt
isoliert und für die verwendete Spannung geeignet sind.
2-adriges Kabel
Mindest-Kabelquerschnitt 0,75 mm²
5,5~7,3
Überblick" [ 4 46] und
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
