Daikin VRV 5 REYA10A7Y1B9 Referenz Für Installateure Und Benutzer Seite 79

REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
Die Diagramme und die Tabelle basieren auf einer Installationshöhe der
Inneneinheit von bis zu 2,2 m (Unterseite der Inneneinheit oder Unterseite der
Kanalöffnungen).
Ist die Installationshöhe mehr als 2,2 m, kann die Grenze für die Gesamt-
Kältemittelfüllmenge höher angesetzt werden. Um den Grenzwert für die Gesamt-
Kältemittelfüllmenge des Systems zu erfahren, wenn die Installationshöhe mehr als
2,2 m beträgt, verwenden Sie das Online-Tool
Schritt 3 – die Kältemittel-Gesamtfüllmenge im System MUSS geringer sein als der
sich aus Grafik oben ergebende Wert der maximal zulässigen Gesamtfüllmenge. Ist
das NICHT der Fall, ist natürliche Ventilation als Sicherheitsvorkehrung nicht
zulässig.
Schritt 4 – Die Trennwand zwischen zwei Räumen auf derselben Etage MUSS eine
der beiden Anforderungen für die natürliche Belüftung erfüllen.
1 Räume derselben Etage, die über eine permanente Öffnung miteinander
verbunden sind, die sich bis zum Boden erstreckt und durch die Menschen
gehen können.

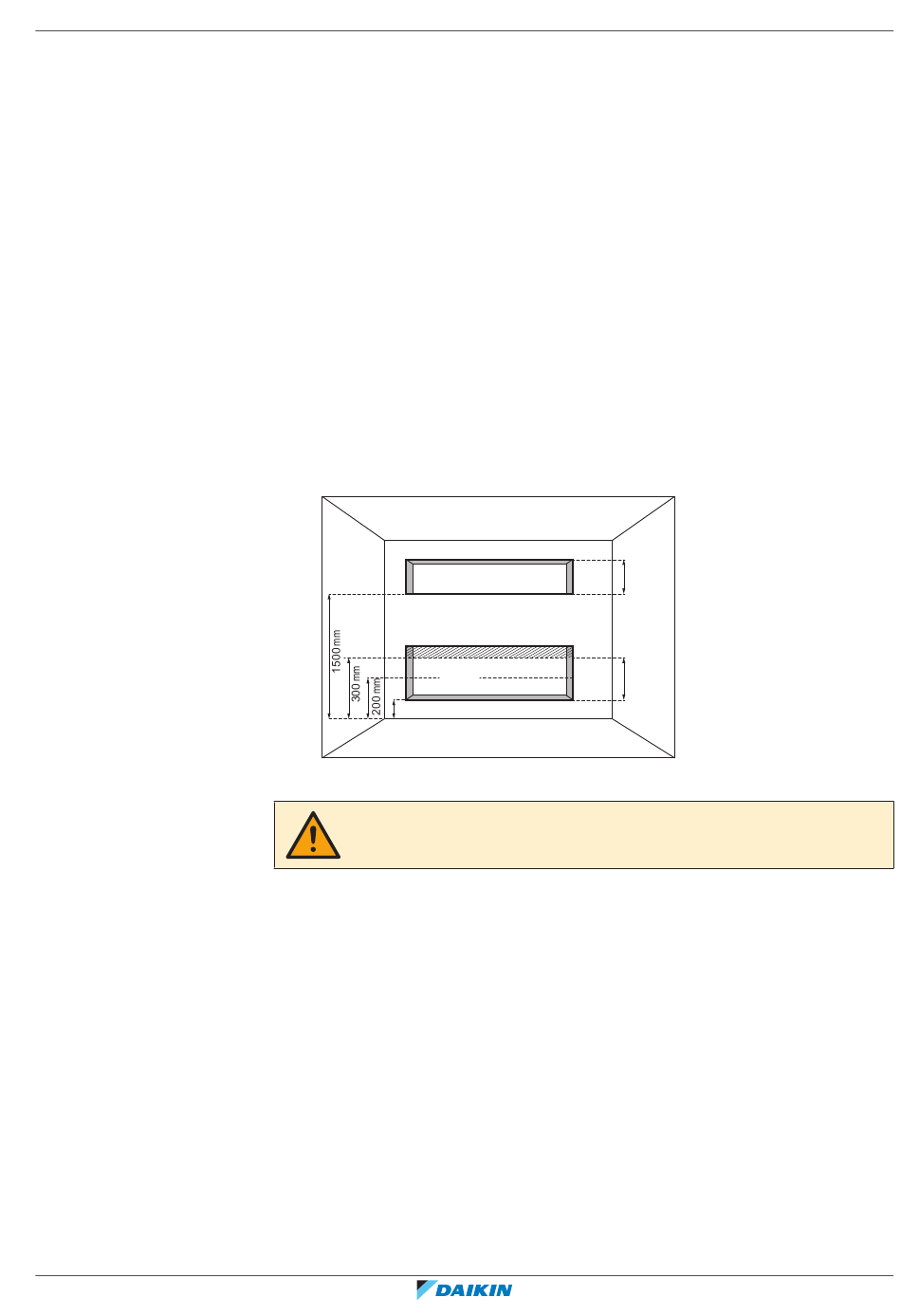

2 Räume auf derselben Etage, die über Öffnungen miteinander verbunden sind,
die folgende Bedingungen erfüllen. Die Öffnung muss aus zwei Teilen
bestehen, damit die Luft auf natürliche Weise zirkulieren kann.
A
≤ 100 mm
A Natürliche Mindestbelüftungsfläche
nvmin
WARNUNG
Die Ventilationsöffnungen DÜRFEN NICHT blockiert werden.
Für die untere Öffnung gilt:
▪ Es ist keine Öffnung nach draußen
▪ Die Öffnung kann nicht geschlossen werden
▪ Die Öffnung muss ≥0,012 m² (A
▪ Bei der Bestimmung von A
einen Abstand von über 300 mm vom Fußboden haben
▪ Mindestens 50% von A
▪ Die untere Öffnung hat unten einen Abstand von ≤100 mm vom Fußboden
▪ Die Höhe der Öffnungen ist ≥20 mm
Für die obere Öffnung gilt:
▪ Es ist keine Öffnung nach draußen
▪ Die Öffnung kann nicht geschlossen werden
▪ Die Öffnung muss ≥0,006 m² (50% von A
16 Besondere Erfordernisse bei R32-Einheiten
|
nvmin
≥ 50% A
nvmin
) groß sein
nvmin
zählt nicht die Fläche von Öffnungen, wenn diese
nvmin
ist unter 200 mm über dem Fußboden
nvmin
nvmin
(VRV Xpress).
≥ 20 mm
≥ 20 mm
) groß sein
