18.2.7 Abgeklemmte Rohrleitung entfernen
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
a Die Öffnung verschließen (grau markierter Bereich).
▪ Verwenden Sie nur saubere Rohre.
▪ Halten Sie beim Entgraten das Rohrende nach unten.
▪ Decken Sie das Rohrende ab, wenn Sie es durch eine Wandöffnung schieben,
damit weder Staub noch Schmutz ins Rohr gelangen können.
WARNUNG
Gas, das in dem vom Absperrventil abgeschlossenen Bereich verbleibt, kann aus der
abgeklemmten Rohrleitung entweichen.
Die Instruktionen in Bezug auf den unten beschriebenen Vorgang sind genau zu
befolgen, weil sonst Sach- oder Personenschäden eintreten können, die je nach den
Umständen schwerwiegend sein können.
Zum Entfernen der abgeklemmten Rohrleitung ist wie folgt vorzugehen:
1 Vergewissern Sie sich, dass die Absperrventile vollständig geschlossen sind.
2 Die Vakuumpumpe / Einheit zur Wiederverwertung über ein Sammelrohr am
Service-Stutzen aller Absperrventile anschließen.
a
b

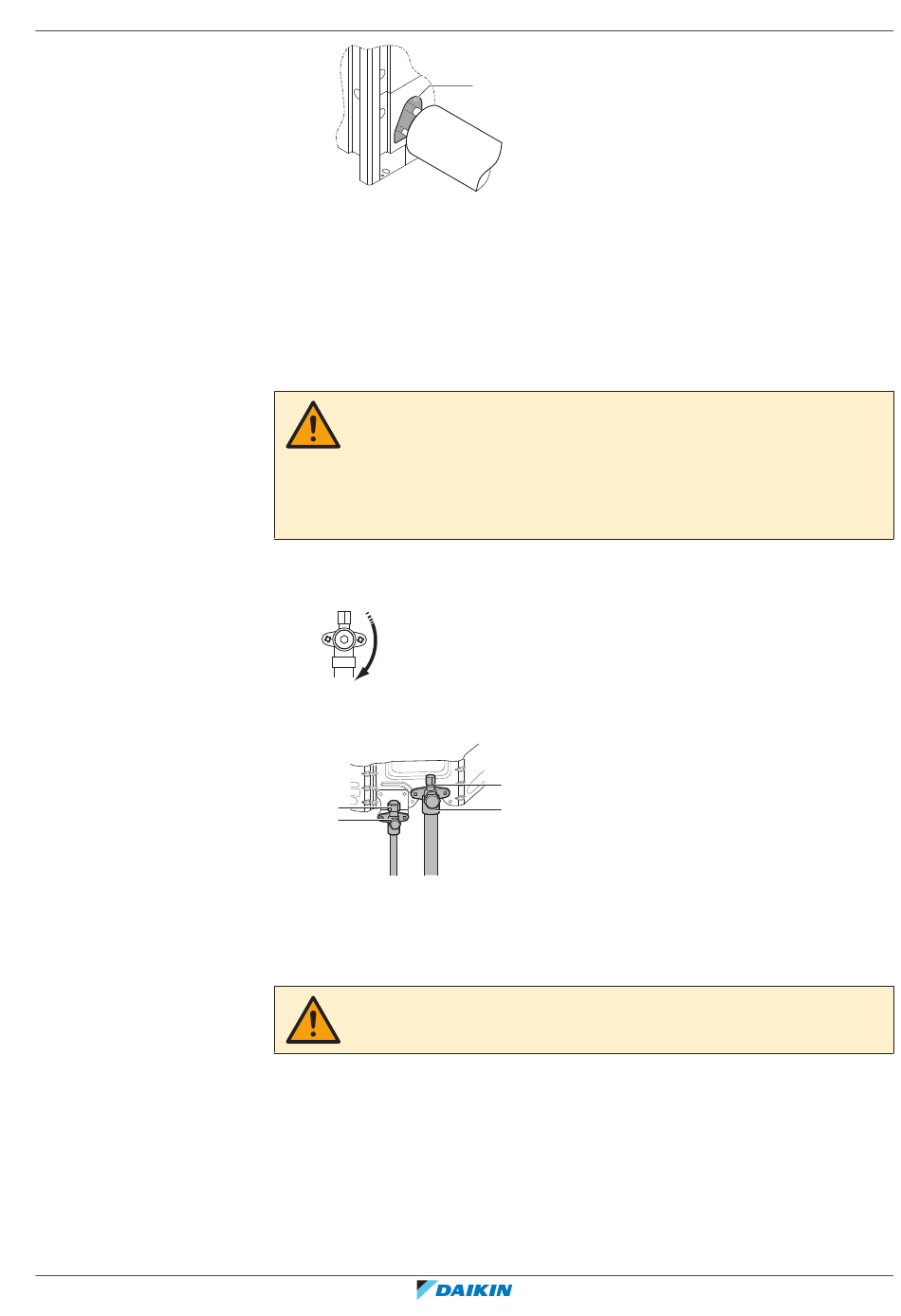

a Service-Stutzen
b Absperrventil
3 Lassen Sie das Gas und Öl aus der abgeklemmten Rohrleitung ab und fangen
Sie es auf, um es der Wiederverwertung zuzuführen.
VORSICHT
Gas NICHT in die Atmosphäre ablassen!
4 Nachdem das Gas und Öl vollständig aus der abgeklemmten Rohrleitung
abgelassen ist, den Einfüllschlauch abnehmen und die Service-Stutzen wieder
schließen.
5 Den unteren Teil von Flüssigkeits-, Gas- und Hochdruck/Niederdruck-
Gasabsperrventilrohre entlang der schwarzen Linie abschneiden. Ein
geeignetes Werkzeug verwenden (z. B. einen Rohrschneider).
a
a
b
