15.3 Systemanordnung
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
Modell
REYA8~20
REMA5
Je nach Typ der gewählten Außeneinheit gibt es einige Funktionen, die zur
Verfügung stehen oder nicht. Welche das sind, ist in dieser Installationsanleitung
an den jeweils betreffenden Stellen angegeben. Bestimmte Funktionen haben
exklusive Modellrechte.
Diese Einheiten sind für die Außeninstallation gedacht und für den Einsatz von
Wärmepumpen, zu denen auch Luft-zu-Luft-Anwendungen gehören.
Diese Einheiten haben (bei Einzelnutzung) Heizleistungen von 25 bis 63 kW und
Kühlleistungen von 22,4 bis 56 kW. Bei Multi-Kombinationen kann die Heizleistung
auf bis zu 56 kW hoch gehen und die Kühlleistung auf bis zu 62,5 kW runter.
Die Außeneinheit ist für den Betrieb bei folgenden Umgebungstemperaturen
ausgelegt:
▪ Heizmodus von –20°C WB bis 15,5°C WB
▪ Kühlmodus von –5°C DB bis 46°C DB
WARNUNG
Die Installation MUSS den Anforderungen entsprechen, die für R32-Geräte und
-Anlagen gelten. Weitere Informationen dazu siehe unter
Erfordernisse bei
INFORMATION

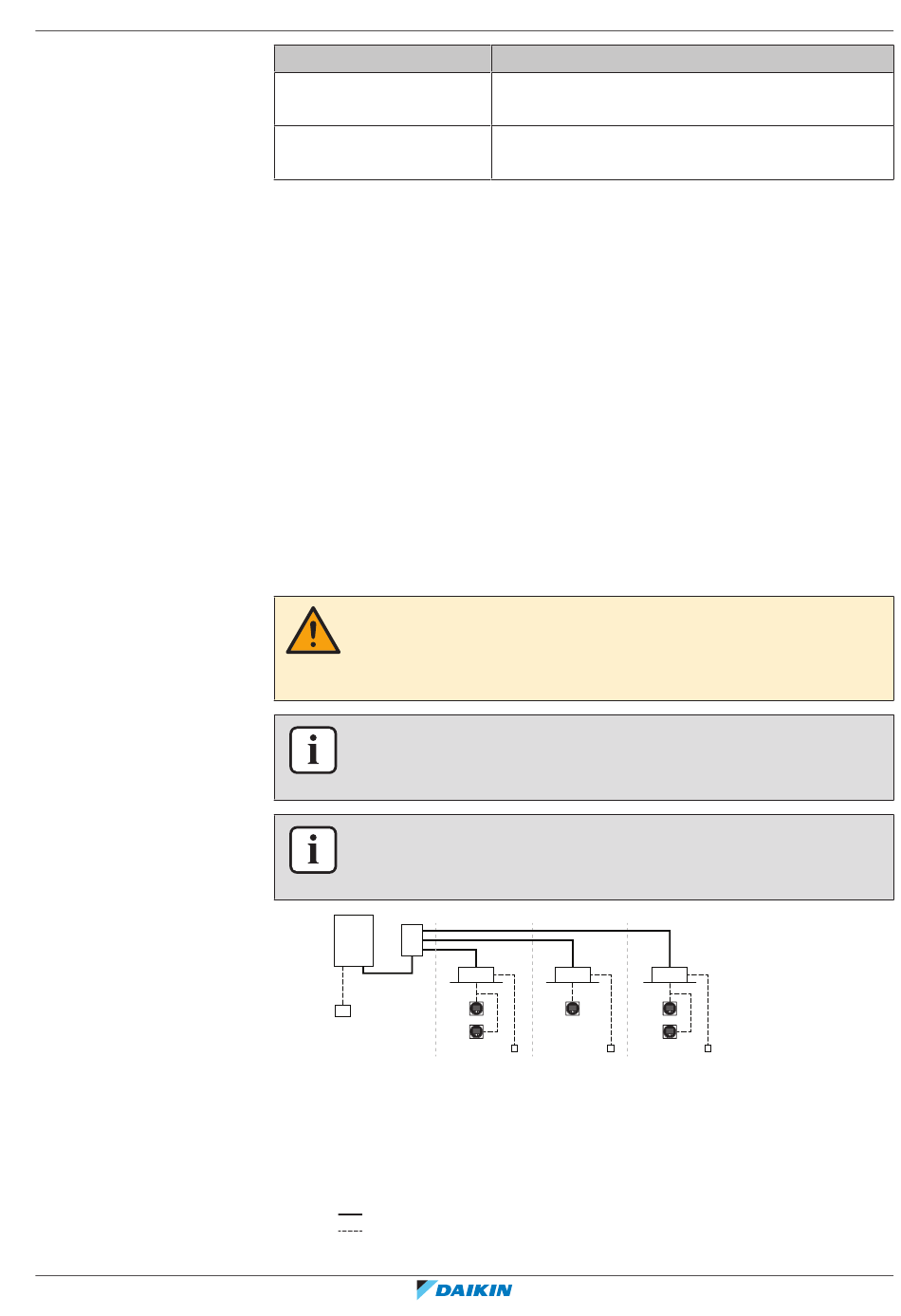

Bei der folgenden Abbildung handelt es sich um ein Beispiel, das der
Systemanordnung bei Ihnen möglicherweise NICHT vollständig entspricht.
INFORMATION
Inneneinheiten können nicht beliebig kombiniert werden; Richtlinien dazu siehe
"15.4.2 Mögliche Kombinationen von
a b
g
a Wärmerückgewinnung Außeneinheit
b Abzweig-Selektor (BS)
c VRV Inneneinheit mit Direktverdampfung (DX)
d Fernregler in Betriebsart Normal
e Fernregler in Betriebsart Nur Alarm
f Fernregler in Betriebsart Supervisor-Modus (in einigen Situation obligatorisch)
g Zentraler Regler (optional)
h Optionen-Platine (optional)
Kältemittelrohre
Verbindungs- und Benutzerschnittstellenkabel
15 Über die Einheiten und Optionen
|
Wärmerückgewinnungsmodell für Einzel- oder
Mehrfachnutzung
Wärmerückgewinnungsmodell nur für
Mehrfachnutzung
4
R32-Einheiten" [ 65].
Inneneinheiten" [
c c
d d
f
h h
Beschreibung
"16 Besondere
4
62].
c
d
e
h
