16 | Besondere Erfordernisse bei R32-Einheiten
Referenz für Installateure und Benutzer
70

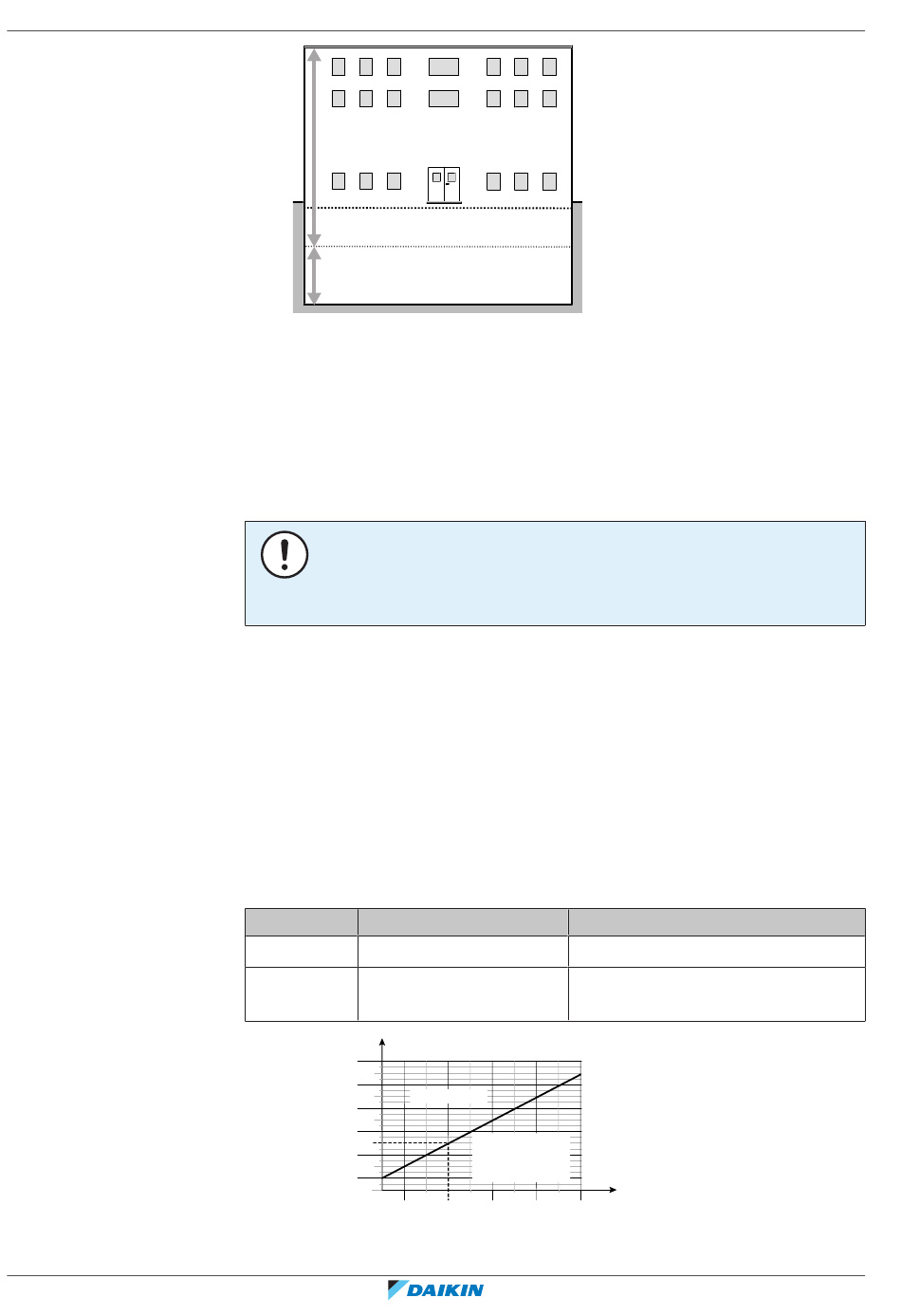

ANDERE ETAGEN
TIEFSTES UNTERGESCHOSS
Die Diagramme und die Tabelle basieren auf einer Installationshöhe der
Inneneinheit von bis zu 2,2 m (Unterseite der Inneneinheit oder Unterseite der
Kanalöffnungen). Siehe
4
Außengeräts" [ 83].
Ist die Installationshöhe mehr als 2,2 m, können andere Grenzen für die
anzuwendenden Sicherheitsvorkehrungen angewendet werden. Informationen zu
erforderlichen Sicherheitsvorkehrungen bei Installationshöhen von über 2,2 m
finden Sie im Online-Tool
HINWEIS
Inneneinheiten und die Unterseite der Kanalöffnungen dürfen nicht tiefer als 1,8 m
vom niedrigsten Punkt des Fußbodens entfernt installiert werden, außer bei
Standgerät-Inneinheiten (z. B. FXNA).
Beispiel
Die Gesamtmenge an Kältemittel im VRV-System ist 20 kg. Alle Inneneinheiten
werden in Räumen installiert, die NICHT zum tiefsten Untergeschoss des Gebäudes
gehören. Der Raum, in dem die erste Inneneinheit installiert ist, hat eine Fläche
von 50 m², der Raum, in dem die zweite Inneneinheit installiert ist, hat eine Fläche
von 15 m².
▪ Auf Grundlage der Grafik "All other floors" (Alle anderen Etagen) gibt es bei No
safety measure" (Keine Sicherheitsvorkehrungen) eine Raumflächen-Begrenzung
von 40 m².
▪ Das bedeutet, dass die folgenden Sicherheitsvorkehrungen getroffen werden
müssen:
BS-Einheit Raumfläche
1 A=50 m²≥40 m²
2 A=15 m²<40 m²
A [m ]
2
min
110
100
90
80
No safety measure
70
60
50
40
30
20
10
0
5
10
m Kältemittel-Gesamtfüllmenge im System [kg]
A Mindest-Raumfläche [m²]
min
"17.1.1 Anforderungen an den Installationsort des
(VRV Xpress).
Erforderlichen Sicherheitsvorkehrung
Keine Sicherheitsvorkehrung
Alarm + natürliche Ventilation ODER
Alarm + Absperrventil (BS-Einheit)
(c)
Alarm + shut-off valve [BS unit]
OR
Alarm + natural ventilation
(f)
+ shut-off valve [BS unit]
15 25 35 45
20 30 40 50
m [kg]
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
