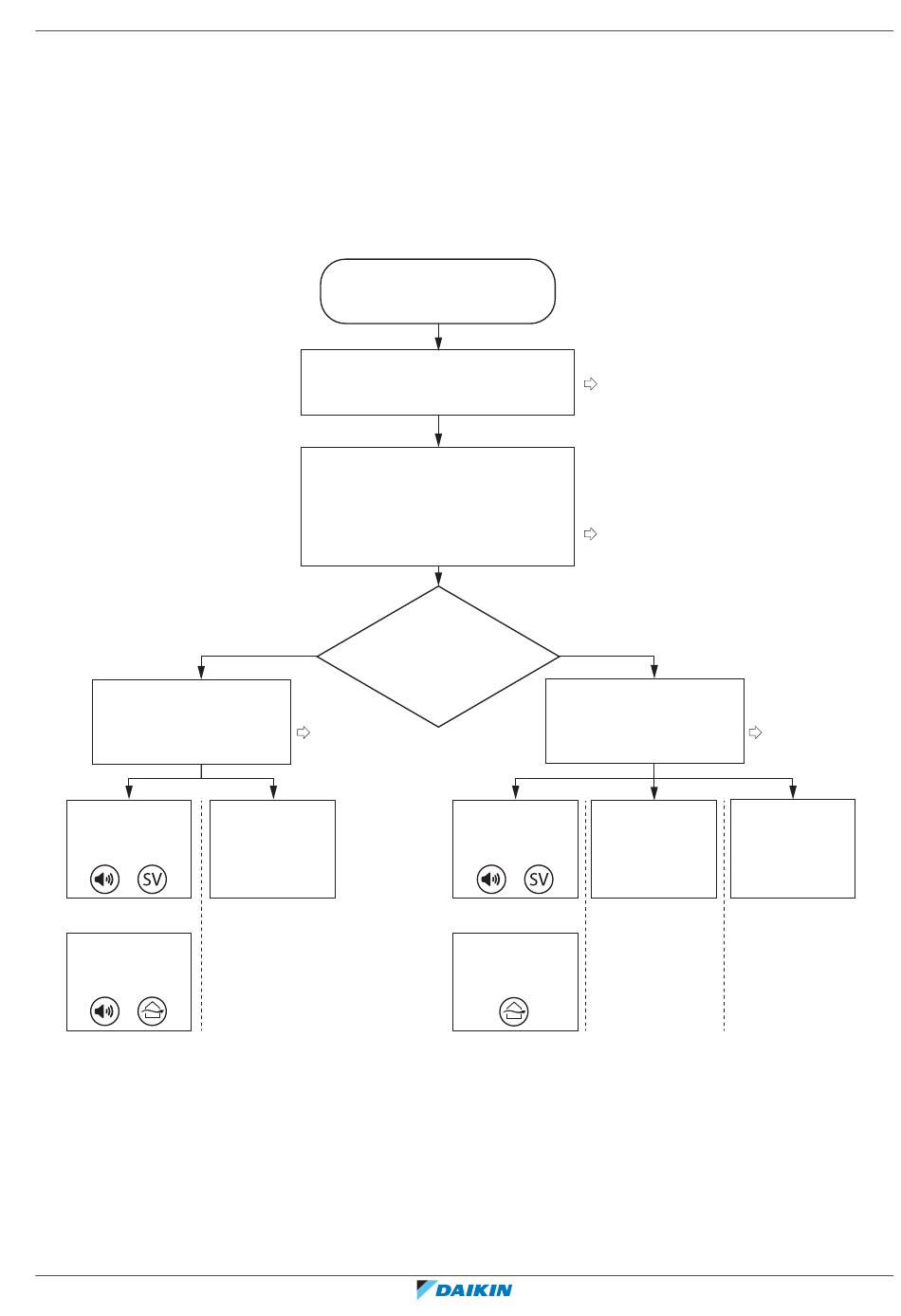

16.3.1 Überblick: Ablaufdiagramm
Bestimmen Sie die erforderliche
Sicherheitsvorkehrung anhand
der Grafik und der Tabelle auf
Basis von 'Alle anderen Etagen'.
Alarm + Absperrventil
[BS Einheit]
+
ODER
Alarm +
Natürliche Verntilation
+ [BS Einheit (*2)]
+
Hinweis: Das Ablaufdiagramm gibt einen Überblick. Für ein klares Verständnis und detaillierte Erklärungen sollten
Sie immer den vollständigen Text in diesem Handbuch lesen.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
(a) Lowest underground floor (= Tiefstes Untergeschoss)
(b) All other floors (=Alle anderen Etagen)
(c) No safety measure (=keine Sicherheitseinrichtungen)
(d) Alarm + shut-off valve OR Natural ventilation (=Alarmmelder + Absperrventil ODER
Natürliche Ventilation)
(e) NOT allowed (=NICHT zulässig)
(f) Alarm + shut-off valve [BS unit] OR Alarm + natural ventilation + shut-off valve [BS
unit] (=Alarm + Absperrventil [BS-Einheit] ODER Alarm + natürliche Ventilation +
Absperrventil [BS Einheit])
Verfahren zur Ermittlung der
erforderlichen Sicherheits-
vorkehrungen für die Inneneinheit
Bestimmen Sie die Gesamtmenge des
Kältemittels im System.
Gesamtfüllmenge [kg]
Bestimmen Sie, welche Fläche kleiner ist:
- die des Raums, in dem eine Inneneinheit
installiert ist,
- die von jedem Raum, der von einer per
Kanal verbundenen Inneneinheit versorgt
wird, die in einem anderen Raum installiert
ist
A
min
NEIN
Untergeschoss die
Inneneinheit installiert /
Siehe Schritt 3
im Text oben
Keine Sicherheits-
einrichtungen +
[BS Einheit (*1)]
*1 BS Einheit arbeitet nur als Abzweig-Wahlschalter.
*2 Verwenden Sie die Regeln für die natürliche Ventilation anstelle des Absperrventils.
16 Besondere Erfordernisse bei R32-Einheiten
|
[m²]
Ist im tiefsten
JA
wirkt sie hier
klimatisierend?
Bestimmen Sie die erforderliche
Sicherheitsvorkehrung auf der
Grundlage des 'niedrigsten
unterirdischen Stockwerks' in der
Grafik und der Tabelle.
Alarm + Absperrventil
[BS Einheit]
+
ODER
Natürliche Verntilation
+ [BS Einheit (*2)]
Siehe Schritt 1 im Text oben
Siehe Schritt 2 im Text oben
Siehe Schritt 3
im Text oben
NICHT zulässig
Keine Sicherheits-
einrichtungen +
[BS Einheit (*1)]
