16 | Besondere Erfordernisse bei R32-Einheiten
Referenz für Installateure und Benutzer
74
Schritt 3 – Die gesamte Kapazität der Inneneinheiten, die an einen Abzweig-
Rohranschluss angeschlossen sind (oder einem Paar von Abzweig-Rohranschlüssen
im Falle von FXMA200/250), MUSS gleich oder kleiner sein als die aus der Tabelle
abgeleitete Kapazitätsgrenze.
Falls das NICHT der Fall ist, dann ändern Sie die Installation und vollziehen Sie
erneut die oben beschriebenen Schritte.
Mögliche Änderungen:
▪ Die Fläche des kleinsten Raumes vergrößern (mit installierter Inneneinheit /
klimatisiert), der am selben Abzweig-Rohranschluss angeschlossen ist.
▪ Die Leistung der Inneneinheiten reduzieren, die am selben Abzweig-
Rohranschluss angeschlossen sind, damit sie gleich dem Grenzwert ist oder
darunter liegt.
▪ Kapazität der Inneneinheiten
Rohranschlüsse.
▪ Das System fein abstimmen mit detaillierteren Berechnungen in

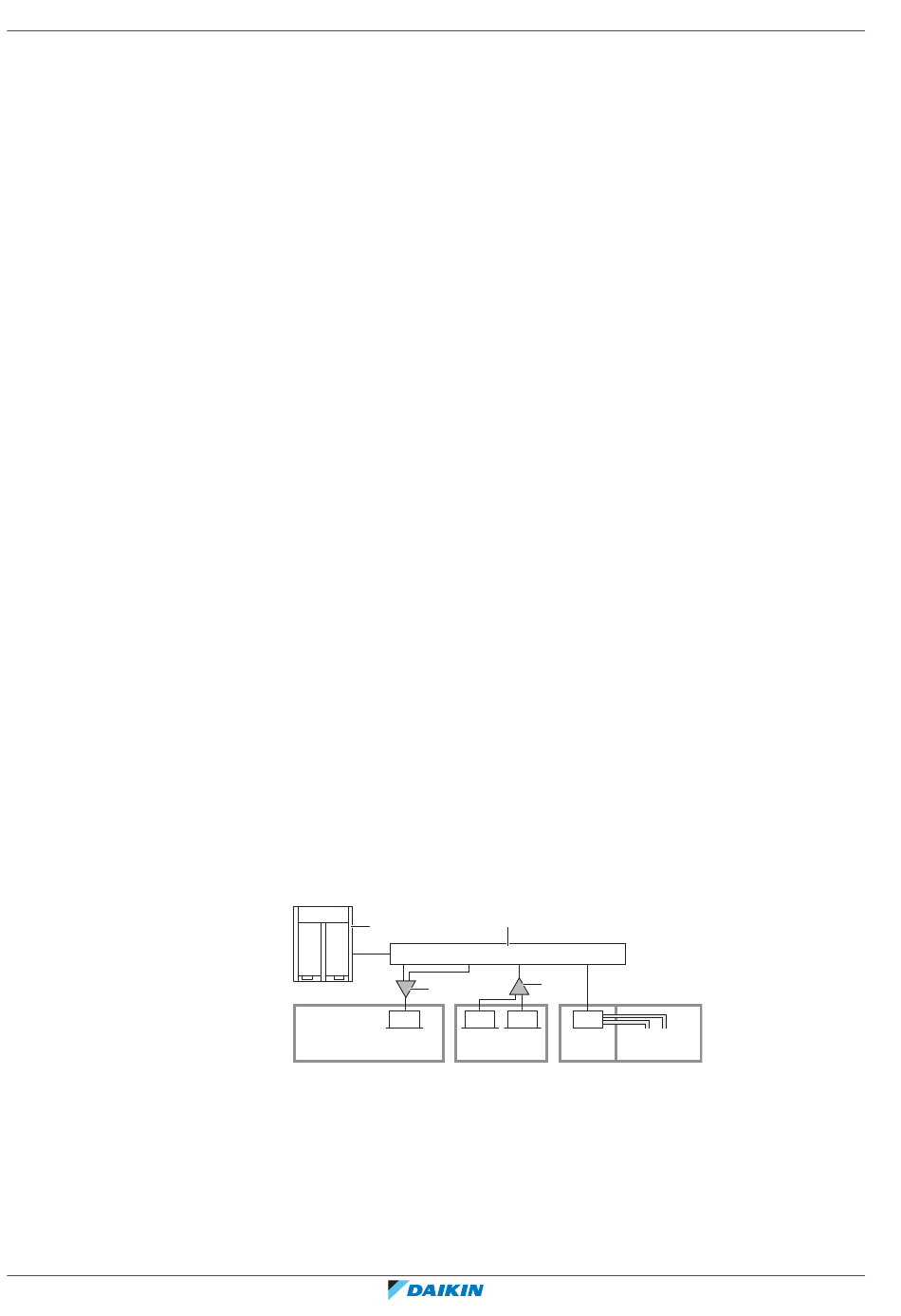

Beispiel
VRV System, das 3 Räume versorgt via 1 BS-Einheit. Raum 1 (20 m²) wird versorgt
durch 1 Inneneinheit (32 Klasse) angeschlossen an Anschluss A. Raum 2 (42 m²)
wird versorgt durch 2 Inneneinheiten (2×50 Klasse) angeschlossen an Anschluss B
(keine Erweiterung
vorgenommen). Raum 3 (150 m²) wird versorgt durch eine Inneneinheit
(200 Klasse), angeschlossen an die Anschlüsse C und D.
Anschluss A ist mit einer in Raum 1a installierten Inneneinheit verbunden, die
einen anderen Raum (Raum 1b) versorgt als den, in dem die installiert ist. Die
kleinste Raumgröße muss berücksichtigt werden: 20 m². Benutzen Sie die Tabelle
unter Schritt 2, um die maximale Leistungsklassen-Grenze der Inneneinheit zu
finden: 140. Die ausgewählte Inneneinheit ist 32→ OK.
Anschluss B dient nur zur Versorgung von Raum 2: Benutzen Sie die Tabelle unter
Schritt 2, um die maximale Leistungsklassengrenze der Summe der Inneneinheiten
zu finden. 42 m² wird abgerundet auf 40 m²: 200. Die Summe der beiden
Inneneinheiten ist genau 100→ OK.
Die Anschlüsse C und D sind kombiniert und sind als 1 Abzweigrohr zu betrachten.
Sie dienen nur zur Versorgung von Raum 3: Benutzen Sie die Tabelle unter
Schritt 2, um die maximale Leistungsklassen-Grenze der Inneneinheit zu finden:
250. Die ausgewählte Inneneinheit ist 200→ OK.
a
D
200
Room 3
150 m²
A~D Abzweig-Rohranschluss A~D
a Außeneinheit
b BS-Einheit
c Abzweigsatz innen (Refnet)
Room Raum
32/50/200 Inneneinheit-Leistung
aufteilen
und keine Neubemaßung
b
C B
c
c
50 50 32
Room 2 Room 1a
42 m² 20 m²
auf zwei separate
VRV Xpress.
der Flüssigkeitsleitung
A
Room 1b
40 m²
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
Abzweig-
