18 | Rohrinstallation
18.2.4 Absperrventil und Service-Stutzen benutzen
Handhabung des Absperrventils
Absperrventil öffnen
Referenz für Installateure und Benutzer
110
Beachten Sie Folgendes:
▪ Die Absperrventile der Gas- und Flüssigkeitsleitung sind gemäß Werkseinstellung
geschlossen.
▪ Achten Sie darauf, dass alle Absperrventile während des Betriebs geöffnet sind.

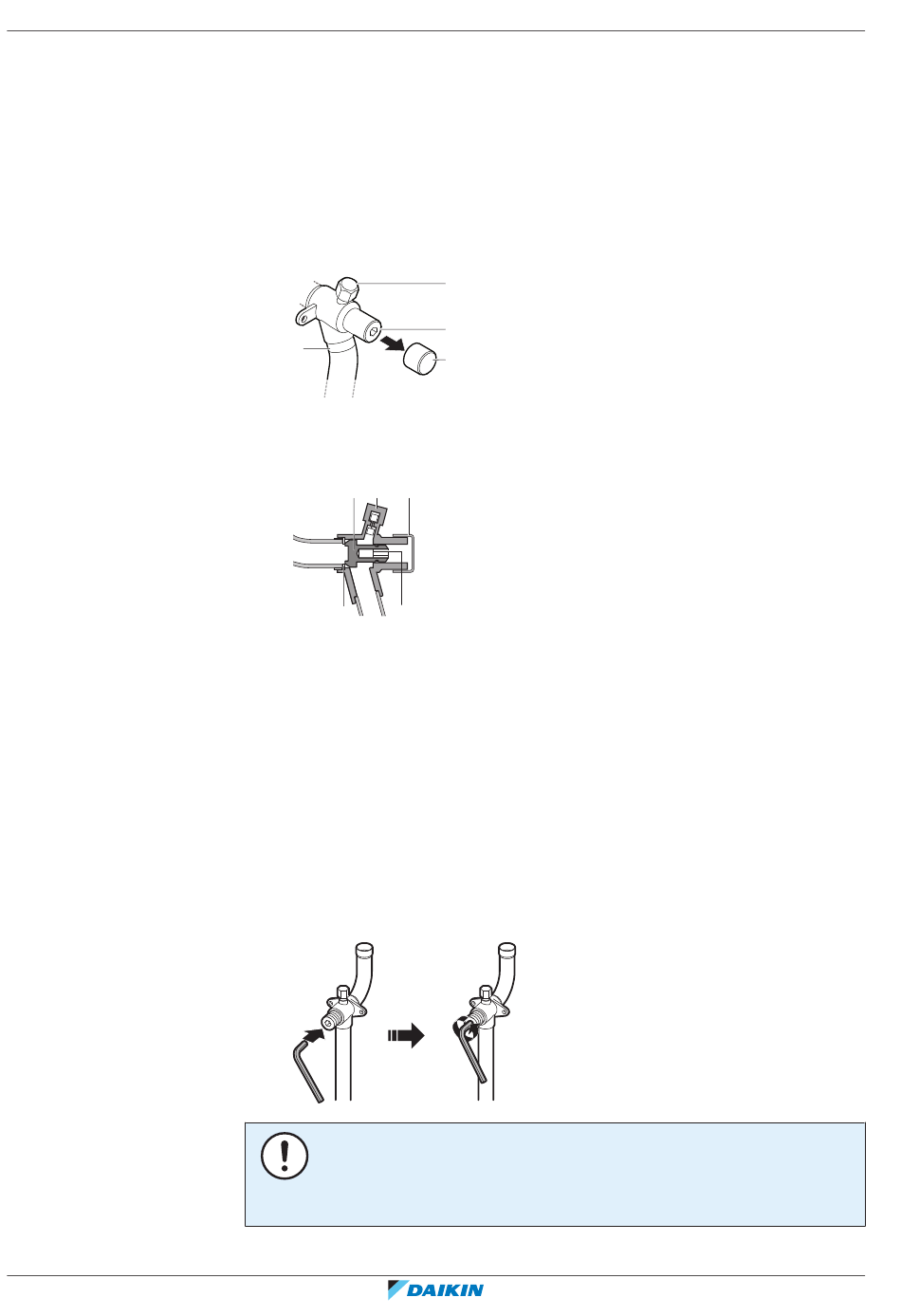

▪ Die Abbildungen unten zeigen die Bezeichnungen der Teile, die bei der
Handhabung des Absperrventils eine Rolle spielen.
c
a Service-Stutzen und Abdeckung des Service-Stutzens
b Absperrventil
c Bauseitiger Rohrleitungsanschluss
d Staubkappe
d a b
c
e
a Service-Stutzen
b Staubkappe
c Sechskantöffnung
d Schaft
e Dichtmittel
▪ Beim Absperrventil NICHT übermäßig Kraft ausüben. Sonst könnte der
Ventilkörper brechen.
1 Die Staubkappe entfernen.
2 In das Absperrventil einen Sechskantschlüssel einführen.
3 Das Absperrventil VOLLSTÄNDIG nach links drehen und dann so weit
festziehen, bis der richtige Wert des Anzugsdrehmoments erreicht ist (siehe
"Anzugsdrehmomente" [
HINWEIS
Absperrventile müssen gemäß den Anzugsdrehmomentwerten geöffnet werden, die
in diesem Handbuch angegeben sind. Das Ventil zum Öffnen "eine Vierteldrehung
zurück" drehen, ist nicht erlaubt.
a
b
d
4
111]).
