18 | Rohrinstallation
18.3.2 Kältemittelleitungen überprüfen: Allgemeine Leitlinien
18.3.3 Kältemittelleitungen überprüfen: Setup
Referenz für Installateure und Benutzer
118
▪ Kältemittel-Rohrleitungen auf Dichtheit prüfen.
▪ Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder Stickstoff aus
Kältemittel-Rohrleitungen zu entfernen.
Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben könnte (z. B. weil
Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene
Vakuumtrocknung durch, bis keine Feuchtigkeit mehr vorhanden ist.
Alle Rohre im Inneren der Einheit sind bereits werksseitig auf Leckagen geprüft
worden.
Nur bauseitig installierte Kältemittel-Rohrleitungen müssen geprüft werden. Vor
Durchführung der Dichtheitsprüfung oder Vakuumtrocknung sicherstellen, dass
alle Absperrventile bei der Außeneinheit fest geschlossen sind.
HINWEIS
Vor Durchführung der Dichtheitsprüfung und Vakuumtrocknung sicherstellen, dass
alle (bauseitig gelieferten) Rohrventile OFFEN sind (nicht die Absperrventile der
Außeneinheit!).
Weitere Informationen
"18.3.3 Kältemittelleitungen überprüfen:
Schließen Sie die Vakuumpumpe über ein Sammelrohr an die Service-Stutzen aller
Absperrventile an,
"18.3.3 Kältemittelleitungen überprüfen:
HINWEIS
Verwenden Sie eine 2-stufige Vakuumpumpe mit Rückschlagventil oder
Magnetventil, die einen Unterdruck von bis zu –⁠ 1 00,7 kPa (−⁠ 1 ,007 bar) erzeugen
kann.
HINWEIS
Achten Sie darauf, dass das Pumpenöl nicht in umgekehrter Richtung in das System
fließt, wenn die Pumpe gerade nicht läuft.
HINWEIS
Luft NICHT durch Kältemittel beseitigen. Verwenden Sie stattdessen eine
Unterdruckpumpe.

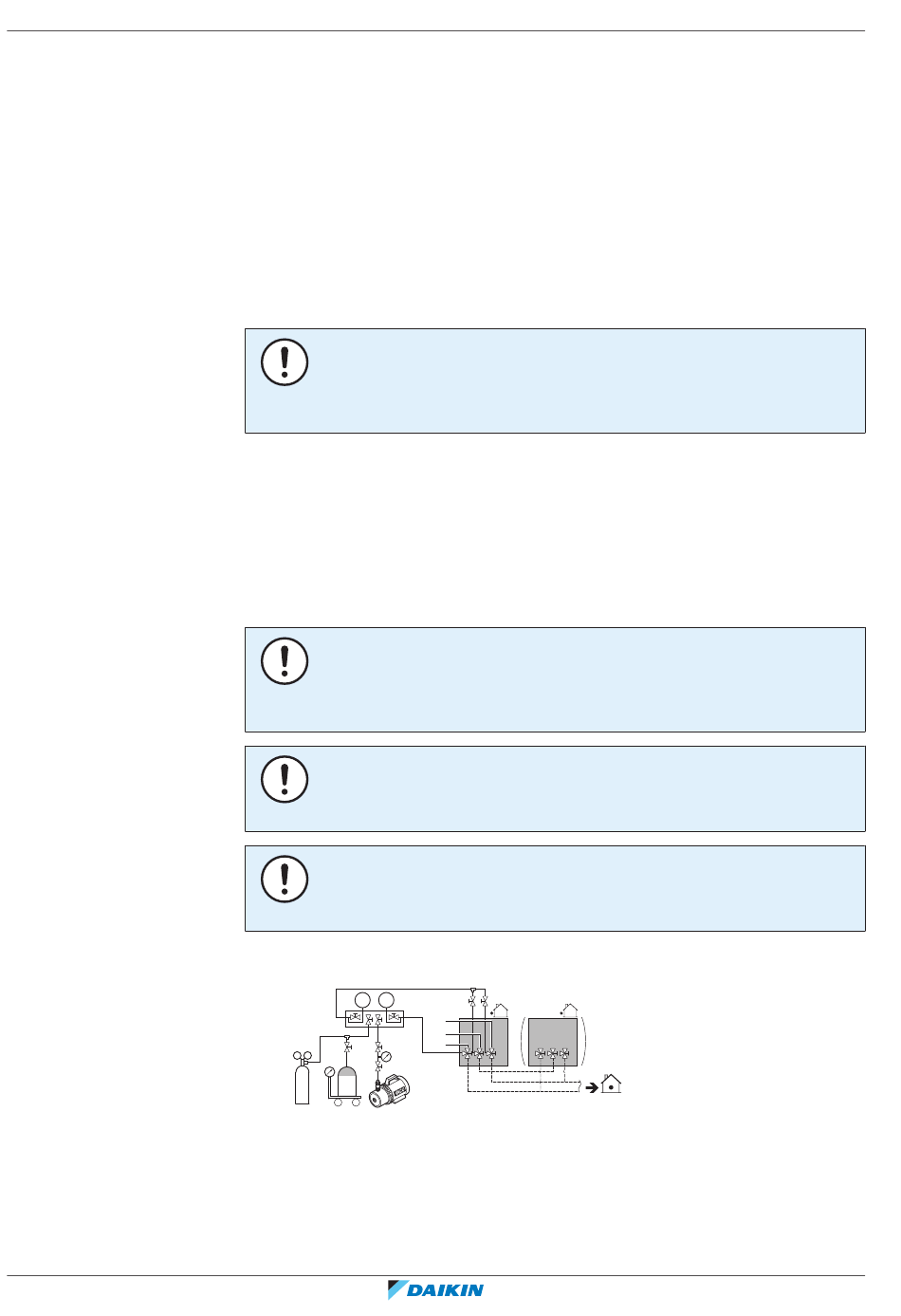

p < p >
A B
a
d
N R32
2
b c e
a Druckminderventil
b Stickstoff
c Waage
d Tank für Kältemittel R32 (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil Gasleitung
über den Status
Setup" [
um mehr Wirkung
Setup" [
C D
g
h
f
von Ventilen
4
118].
zu entfalten
4
118]).
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
