Absperrventil schließen
Handhabung des Service-Stutzens
Anzugsdrehmomente
18.2.5 Kältemittelleitung verlegen
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
4 Die Staubkappe installieren.
Ergebnis: Jetzt ist das Ventil geöffnet.
HINWEIS
Die Staubkappe wieder anbringen, um die Alterung des O-Rings und damit die Gefahr
einer Leckage zu verhindern.

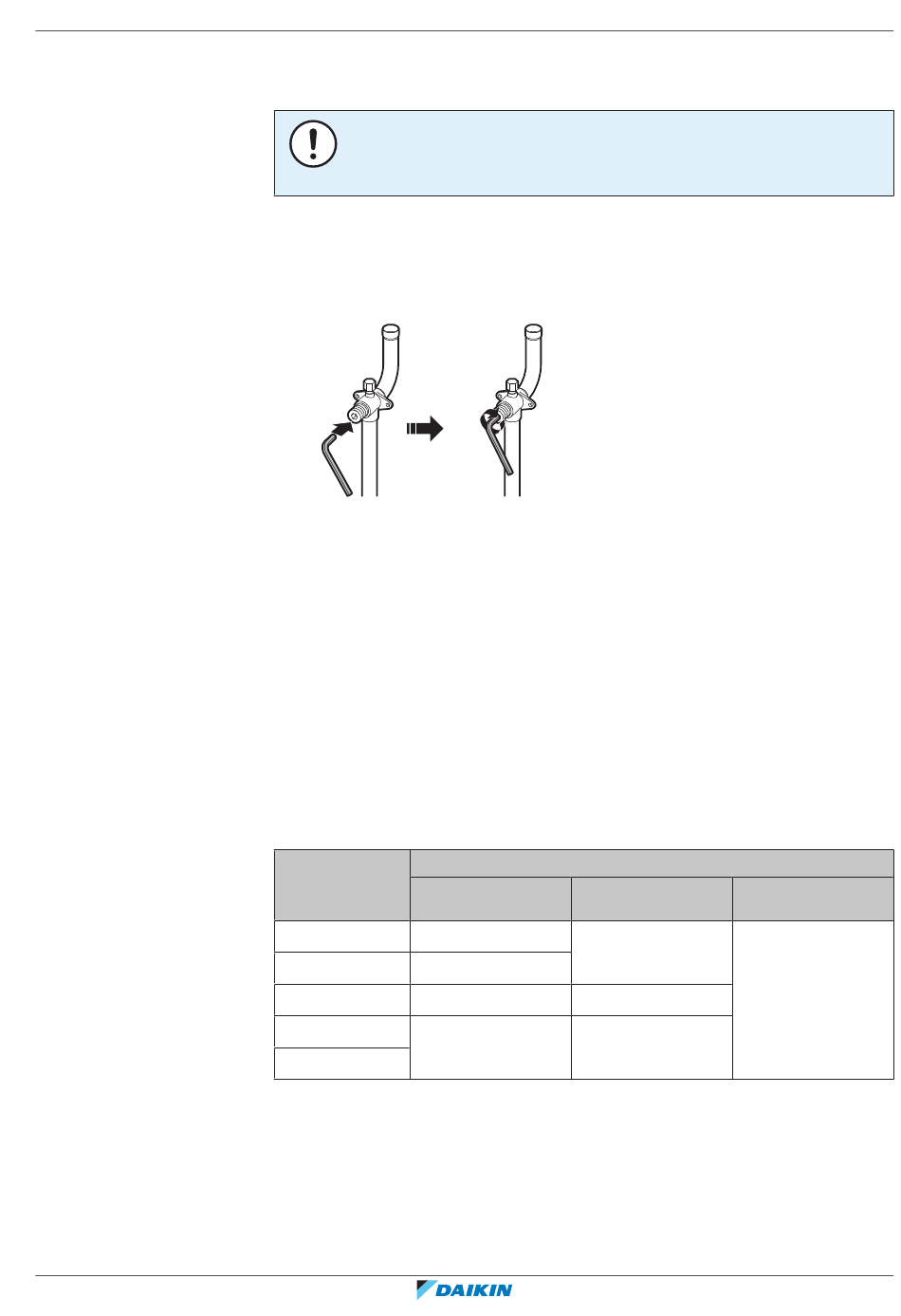

1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und dann das
Absperrventil im Uhrzeigersinn drehen.
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
4 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geschlossen.
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss ein
Einfüllschlauch mit Zungenspatel benutzt werden.
▪ Nach Benutzung des Service-Stutzens die Abdeckung des Service-Stutzens wieder
sicher aufsetzen. Die Drehmomente für das Festschrauben sind in der Tabelle
unten angegeben.
▪ Überprüfen Sie nach dem Anbringen der Abdeckung des Service-Stutzens, ob
Kältemittel austritt.
Größe des
Absperrventils
Ventilkörper
[mm]
Ø9,5
Ø12,7
Ø15,9
Ø19,1
Ø25,4
(a)
Bei Öffnen oder Schließen.
Die Installation der Kältemittelleitungen kann vorne oder an der Seite erfolgen
(unter Verwendung der Durchbruchöffnung unten), wie in nachfolgender
Abbildung zu sehen ist.
Anzugsdrehmoment [N•m]
Sechskantschlüssel
5~7 4 mm
8~10
14~16 6 mm
19~21 8 mm
18 Rohrinstallation
|
(a)
Service-Stutzen
10,7~14,7
