16.3 Die erforderlichen Sicherheitsvorkehrungen bestimmen
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
Fernregler-Anforderungen
Informationen zur Installation des Fernreglers finden Sie in der Installations- und
Betriebsanleitung, die mit dem Fernregler geliefert worden ist. Jede einzelne
Inneneinheit muss mit einem mit dem R32-Sicherheitssystem kompatiblen
Fernregler verbunden werden (z. B. BRC1H52/82* oder mit einem Gerät jüngeren
Typs). Diese Fernregler haben Sicherheitseinrichtungen implementiert, die den
Benutzer auf optische und akustische Weise warnen, wenn es eine Leckage gibt.
Bei der Installation des Fernreglers sind folgende Anforderungen zu erfüllen.
1 Es darf nur ein Sicherheitssystem benutzt werden, das mit dem Fernregler
kompatibel ist. Im technischen Datenblatt zum Fernregler finden Sie
Informationen zur Kompatibilität (z. B. BRC1H52/82*).
2 Jede Inneneinheit muss mit einem separaten Fernregler verbunden werden.
Falls Inneneinheiten einer Gruppenregelung unterliegen, ist es möglich, einen
Fernregler zu benutzen.

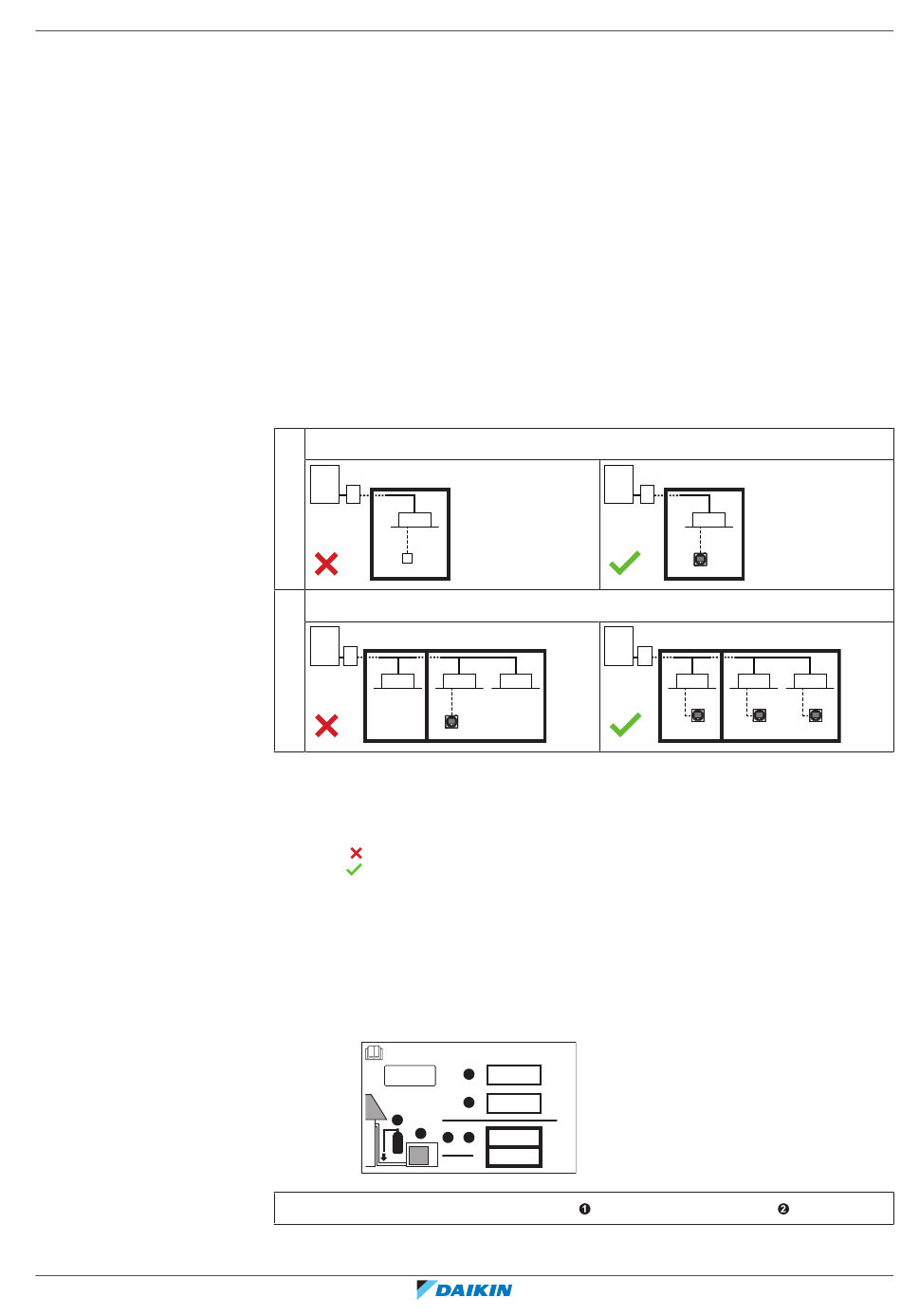

Beispiele
1 Der Fernregler ist nicht kompatibel mit dem R32-Sicherheitssystem.
a b
c
d
2 Inneneinheiten ohne Fernregler sind NICHT erlaubt.
a b
c c
a Außeneinheit
b BS-Einheit
c Inneneinheit
d Fernregler NICHT kompatibel mit dem R32-Sicherheitssystem
e Fernregler kompatibel mit dem R32-Sicherheitssystem
NICHT zulässig
Zulässig
Schritt 1 – Die Gesamtmenge des Kältemittels im System bestimmen. Um die
Kältemittel-Gesamtfüllmenge im System zu bestimmen, benutzen Sie die Werte auf
den Typenschildern der Einheit.
Contains fluorinated greenhouse gases
R32
GWP: xxx
2
1
GWP × kg
Gesamte Füllung = Werksseitige Füllung
(a)
Der Wert der werksseitigen Befüllung ist auf dem Typenschild angegeben.
16 Besondere Erfordernisse bei R32-Einheiten
|
a
a
c
e
1 = kg
2 = kg
kg
+
1 2
=
=
tCO eq
1000
2
(a)
+zusätzliche Füllmenge
b
c
e
b
c c c
e e
(b)
