5
|
Über das System
5.1 Systemanordnung
Referenz für Installateure und Benutzer
30
HINWEIS
Für zukünftige Modifikationen oder Erweiterungen Ihres Systems:
Eine vollständige Übersicht über zulässige Kombinationen (bei zukünftigen
Systemerweiterungen) finden Sie im technischen Datenbuch. Diese Übersicht sollte
dann herangezogen werden. Weitere Informationen und professionelle Beratung
erhalten Sie von Ihrem Installateur.
Bei Ihrer Außeneinheit der VRV 5 Wärmerückgewinnungs-Baureihe kann es sich um
eines der folgenden Modelle handeln:
Modell
REYA8~20
REMA5
Je nach Typ der gewählten Außeneinheit gibt es einige Funktionen, die zur
Verfügung stehen oder nicht. Welche das sind, ist in dieser Betriebsanleitung an
den jeweils betreffenden Stellen angegeben.
Das gesamte System kann in mehrere Subsysteme unterteilt werden. In Bezug auf
die Auswahl von Kühl- oder Heizbetrieb sind diese Subsysteme 100-prozentig
unabhängig voneinander, und jedes Subsystem besteht aus einer einzigen oder
einem einzelnen Abzweigsatz einer BS-Einheit, und alle Inneneinheiten sind in
Downstream-Anordnung angeschlossen.
INFORMATION

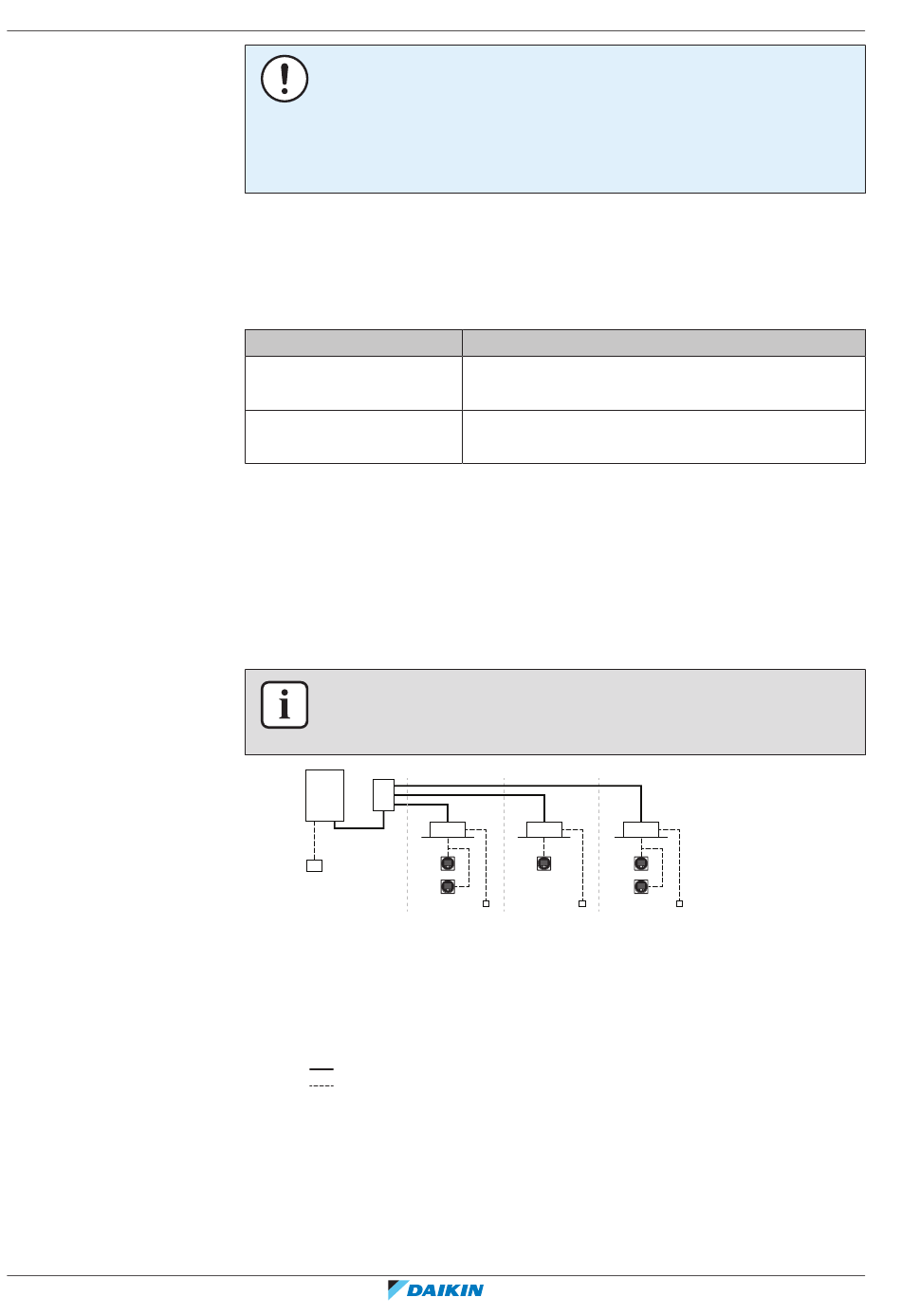

Bei der folgenden Abbildung handelt es sich um ein Beispiel, das der
Systemanordnung bei Ihnen möglicherweise NICHT vollständig entspricht.
a
b
g
a Wärmerückgewinnung Außeneinheit
b Abzweig-Selektor (BS)
c VRV Inneneinheit mit Direktverdampfung (DX)
d Fernregler in Betriebsart Normal
e Fernregler in Betriebsart Nur Alarm
f Fernregler in Betriebsart Supervisor-Modus (in einigen Situation obligatorisch)
g Zentraler Regler (optional)
h Optionen-Platine (optional)
Kältemittelrohre
Verbindungs- und Benutzerschnittstellenkabel
Wärmerückgewinnungsmodell für Einzel- oder
Mehrfachnutzung
Wärmerückgewinnungsmodell nur für
Mehrfachnutzung
c
c
d
d
f
h
h
Beschreibung
c
d
e
h
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
