21.1.4 Zugriff auf Modus 1 oder 2
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11

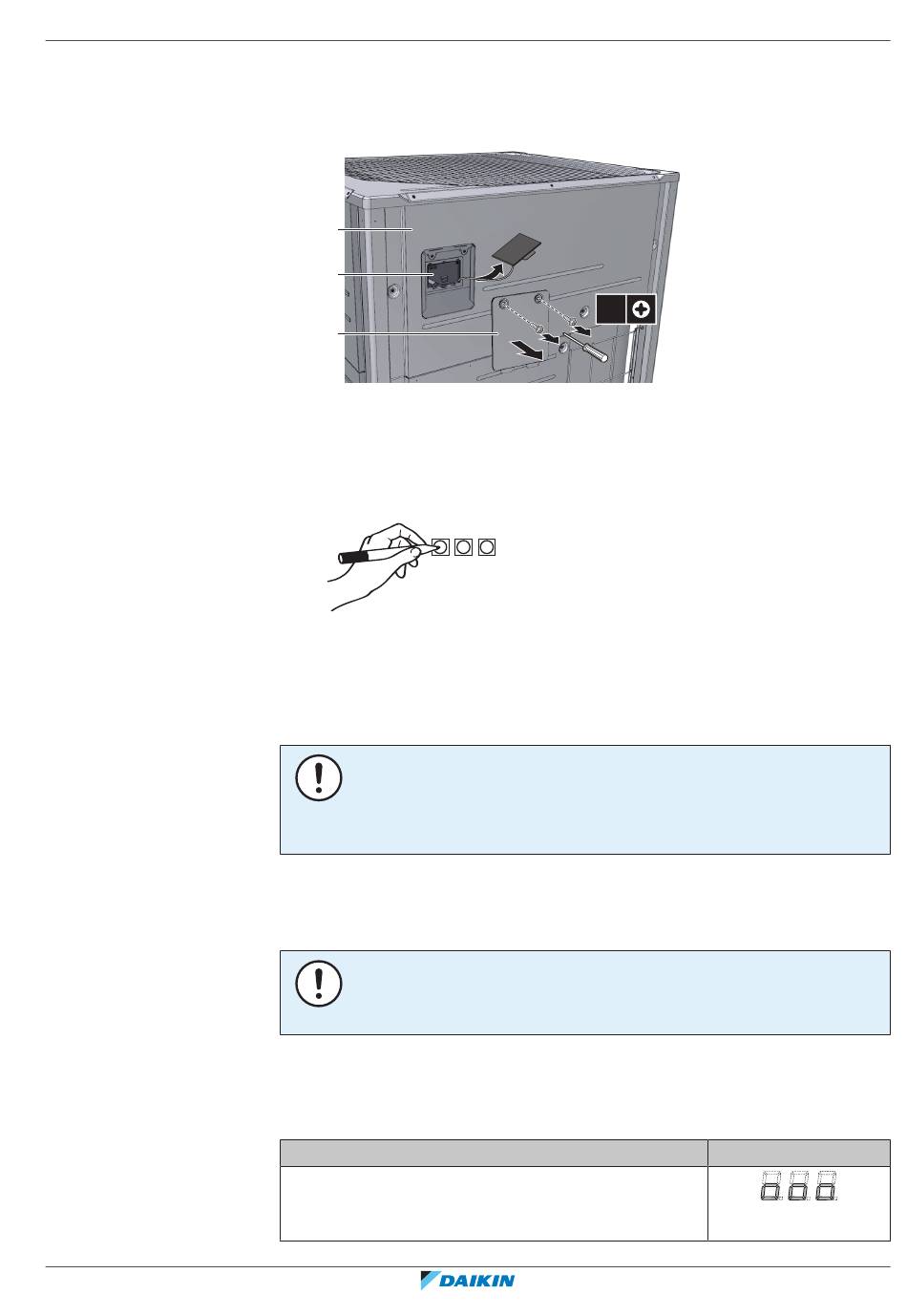

Für den Zugriff können Sie den vorderen Schaulochdeckel der Frontblende
entfernen (siehe Abbildung). Jetzt können Sie den Schaulochdeckel auf der
Frontblende des Schaltkastens öffnen (siehe Abbildung). Sie sehen dann die drei
Drucktasten und die drei 7-Segment-Anzeigen und die Dip-Schalter.
a
b
c
a Frontplatte
b Hauptplatine mit 3 (drei) 7-Segment-Anzeigen und 3 Drucktasten
c Wartungsblende des Schaltkastens
Betätigen Sie die Schalter und Drucktasten mit einem isolierten Stab (wie zum
Beispiel einem Kugelschreiber mit eingefahrener Mine), um den Kontakt mit
stromführenden Teilen zu vermeiden.
Daran denken, den Schaulochdeckel wieder in den Schaltkastendeckel einzubauen
und den Schaulochdeckel der Frontblende nach Abschluss der Arbeiten wieder zu
schließen. Wenn die Einheit in Betrieb ist, sollte die Frontblende der Einheit
angebracht sein. Einstellungen können dann immer noch durch die Schaulöcher
vorgenommen werden.
HINWEIS
Achten Sie darauf, dass während der Arbeiten alle Außenblenden geschlossen sind,
außer der Wartungsöffnung des Schaltkastens.
Schließen Sie den Deckel des Schaltkastens fest, bevor Sie den Schalter einschalten.
Initialisierung: Standardsituation
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom auf EIN schalten, damit
die Kurbelgehäuseheizung aktiv wird und den Verdichter schützt.
Schalten Sie die Stromzufuhr zu den Außen- und allen Inneneinheiten ein. Sobald
die Kommunikation zwischen Inneneinheiten und Außeneinheit(en) hergestellt und
normal ist, zeigt die 7-Segment-Anzeige folgendes Bild (Standard nach Auslieferung
ab Werk).
Nach Einschalten der Stromversorgung: Blinken, wie
angegeben. Es werden die ersten Überprüfungen der
Stromversorgung durchgeführt (8~10 min).
2×
Stufe
21 Konfiguration
|
Anzeige
