Daikin VRV 5 REYA10A7Y1B9 Referenz Für Installateure Und Benutzer Seite 77

REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11

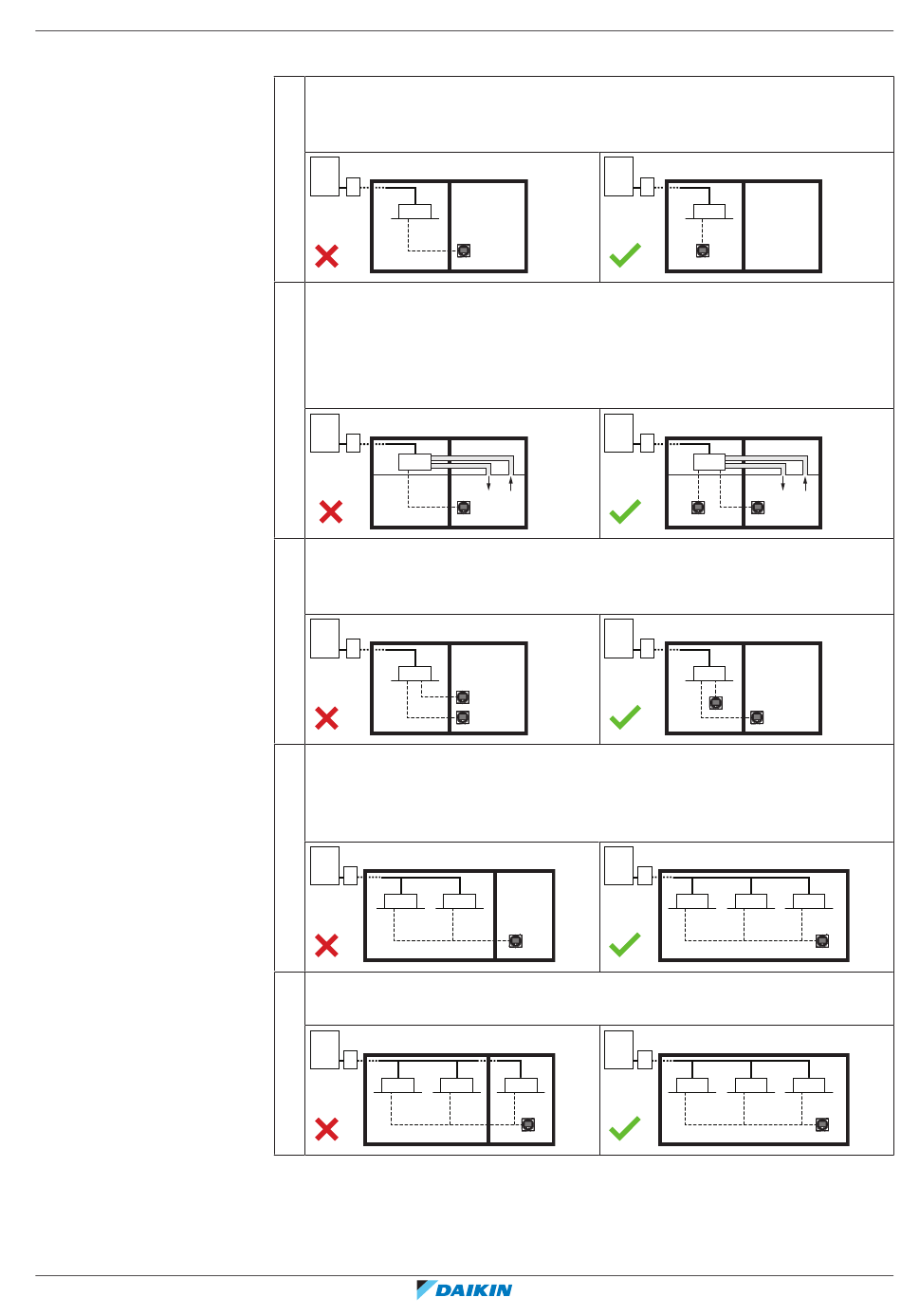

Beispiele
1 Wenn ein einziger Fernregler installiert ist, der mit dem R32-
Sichcherheitssystem kompatibel ist, muss dieser als Master fungieren und er
muss im selben Raum sein wie die Inneneinheit.
a b
c
2 Wenn eine Kanal-Inneneinheit einen anderen Raum versorgt als den, in dem
sie selber installiert ist, MÜSSEN sowohl die Zuluft als auch die Abluft per
Kanal direkt in diesen Raum geleitet werden.
Die Regeln für den Raumbereich und den Fernregler MÜSSEN sowohl für den
Raum mit der Installation als auch für den versorgten Raum befolgt werden.
a b
c
3 Wenn zwei Fernregler installiert sind, die mit dem R32-Sicherheitssystem
kompatibel sind, muss mindestens ein Fernregler im selben Raum sein wie
die Inneneinheit.
a b
c
4 Gruppenregelung ist erlaubt für bis maximal 10 Inneneinheiten, die an
verschiedenen Anschlüssen oder am selben Anschluss angeschlossen sein
müssen. Im Raum der Inneneinheiten muss mindestens ein Fernregler sein,
der mit dem R32-Sichcherheitssystem kompatibel ist.
a b
c c
5 Alle unter Gruppenregelung arbeitenden Inneneinheiten müssen denselben
Raum klimatisieren.
a b
c c
16 Besondere Erfordernisse bei R32-Einheiten
|
a
e
a
e
a
e
e
a
e
a
c
e
b
c
e
b
c
e e
b
c
e
f
b
c c c
b
c c c
Referenz für Installateure und Benutzer
e
e
