20.6 Stromversorgung anschließen
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
Das Stromversorgungskabel MUSS mithilfe einer bauseitig gelieferten Schelle an
der Klammer befestigt werden, um äußere Krafteinwirkung auf die Klemmen zu
verhindern. Der grün-gelb gestreifte Draht MUSS ausschließlich für die Erdung
verwendet werden.
Anforderungen hinsichtlich der Verkabelung siehe
elektrischen Leitungen" [

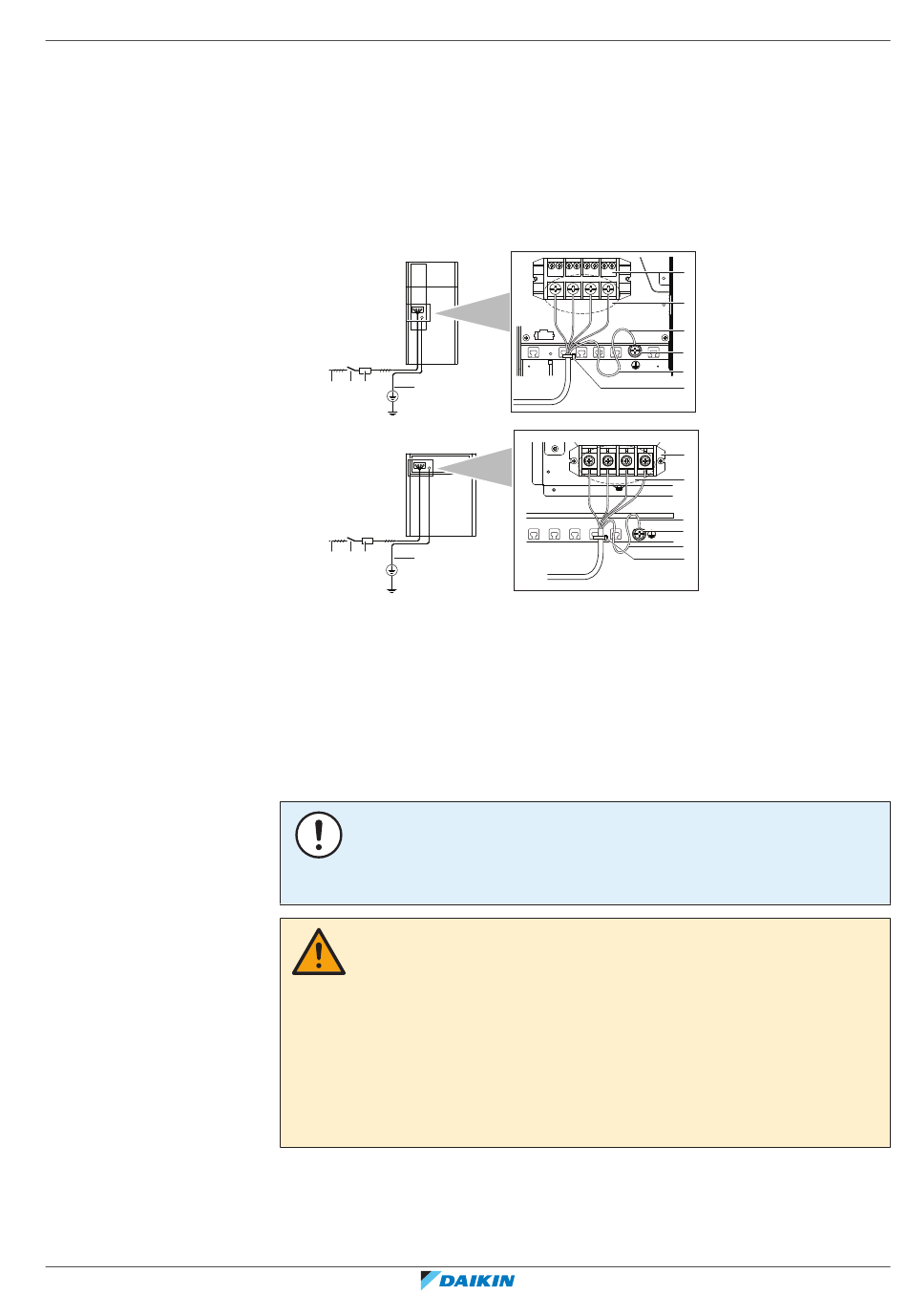

5~12 HP
c b d
a
14~20 HP
a c b d
a Stromversorgung (380~415 V, 3N~ 50 Hz)
b Sicherung
c Fehlerstrom-Schutzschalter
d Erdungskabel
e Klemmleiste für Stromversorgung
f Jede Ader des Stromversorgungskabels anschließen: RED an L1, WHT an L2, BLK an
L3 und BLU an N
g Erdungskabel (GRN/YLW)
h Kabelbinder
i Kappenförmige Unterlegscheibe
j Beim Anschließen des Erdungskabels dieses am besten schlängeln.
HINWEIS
Auf keinen Fall an die Klemmleiste für den Anschluss von Übertragungskabeln ein
Netzkabel, d. h. Stromversorgungskabel anschließen! Sonst kann das gesamte System
beschädigt werden.
VORSICHT
▪
Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach
die stromführenden Verbindungen installieren.
▪
Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die
stromführenden Leitungsverbindungen getrennt worden sind.
▪
Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel-
Zugentlastung und der Klemmleiste selber MUSS so sein, dass das
stromführenden Kabel gestrafft sind, bevor die Straffung des Erdungskabels
eintritt - für den Fall, dass sich das Stromversorgungskabel durch die
Zugentlastung lockert.
Anzugsdrehmomente für die Klemmleisten-Schrauben:
4
140].
20 Elektroinstallation
|
"20.1.6 Technische Daten von
e
f
g
i
j
h
e
f
g
i
j
h
