Daikin VRV 5 REYA10A7Y1B9 Referenz Für Installateure Und Benutzer Seite 105

a
H3
E
H1
H2
a Außeneinheit
b VRV DX Inneneinheit
c Abzweig-Selektor (BS)
d VRV DX Inneneinheit (Kanal)
e VRV DX Inneneinheit (großer Kanal)
f EKEXVA-Kit
g Luftbehandlungsgerät (AHU)
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797564-1 – 2024.11
(b)
Die Begrenzung kann auf 90 m erweitert werden, wenn die folgenden Bedingungen erfüllt
sind:
• Die Rohrlänge zwischen allen Inneneinheiten und zur BS-Einheit beträgt ≤40 m.
• Neubemaßung:
→ Es ist erforderlich, die Flüssigkeitsleitung zwischen dem ersten Abzweigsatz oder der ersten BS-
Einheit und dem letzten Abzweigsatz oder der letzten BS-Einheit neu zu bemaßen.
→ Es ist auch erforderlich, die Flüssigkeitsleitung hinter der BS-Einheit neu zu bemaßen, wenn sich
der letzte Kältemittel-Abzweigsatz hinter der BS-Einheit befindet.
→ Es ist nicht erforderlich, die Flüssigkeitsleitung zwischen der BS-Einheit und Inneneinheiten neu
zu bemaßen.
→ Hat die Rohrleitung eine größere Stärke bekommen als die Hauptleitung, muss die Stärke der
Hauptleitung auch erhöht werden.
• Im Falle einer Neubemaßung der Flüssigkeitsleitung ist deren Länge in der Berechnung der
Gesamtrohrlänge zu verdoppeln. Achten Sie darauf, dass die Gesamtrohrlänge innerhalb des
zulässigen Bereichs liegt.
• Die Rohrlängen-Unterschied zwischen der nächsten Inneneinheit und der Außeneinheit einerseits
und der am weitesten entfernten Inneneinheit zur Außeneinheit andererseits ist ≤40 m.

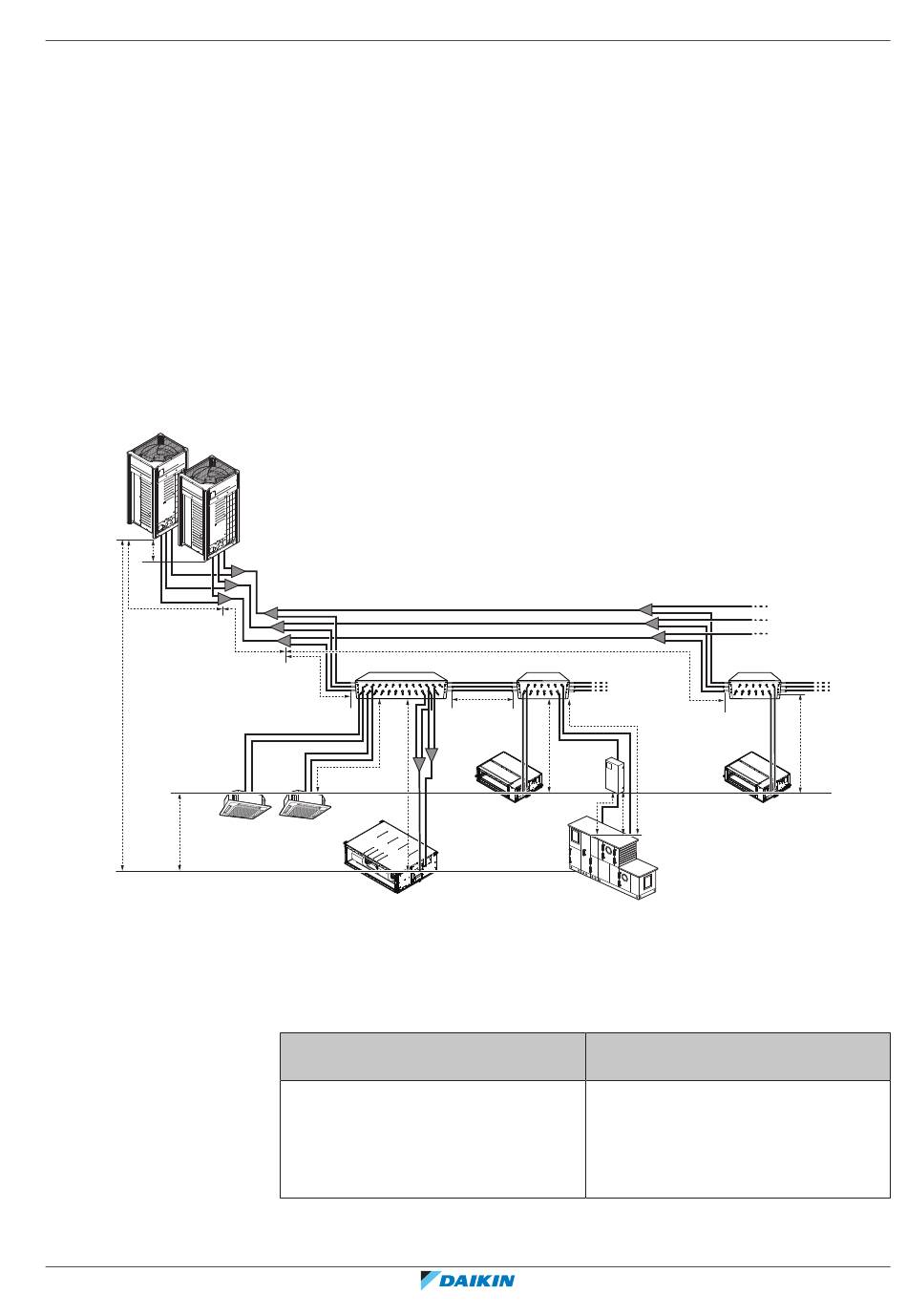

Anschluss an VRV DX Inneneinheiten und Luftbehandlungsgeräten (Mix-
Anordnung) und Anschluss an ausschließlich mehreren Luftbehandlungsgeräten
(Multi-Anordnung).
A
B1
C1
b b
C3
e
Längste Rohrleitung ab der
Außeneinheit oder der letzten
Abzweigleitung bei mehreren
Außeneinheiten (A+B1+C1, A+B2+C2,
A+B1+C3, A+B1+D+C4, A+B1+D+C5)
B2
c c
D
C4
d
g
Rohr
18 Rohrinstallation
|
c
C5
d
f
F
H4
Maximale Länge (tatsächlich/
äquivalent)
135 m/160 m
Referenz für Installateure und Benutzer
C2
(a)
105
