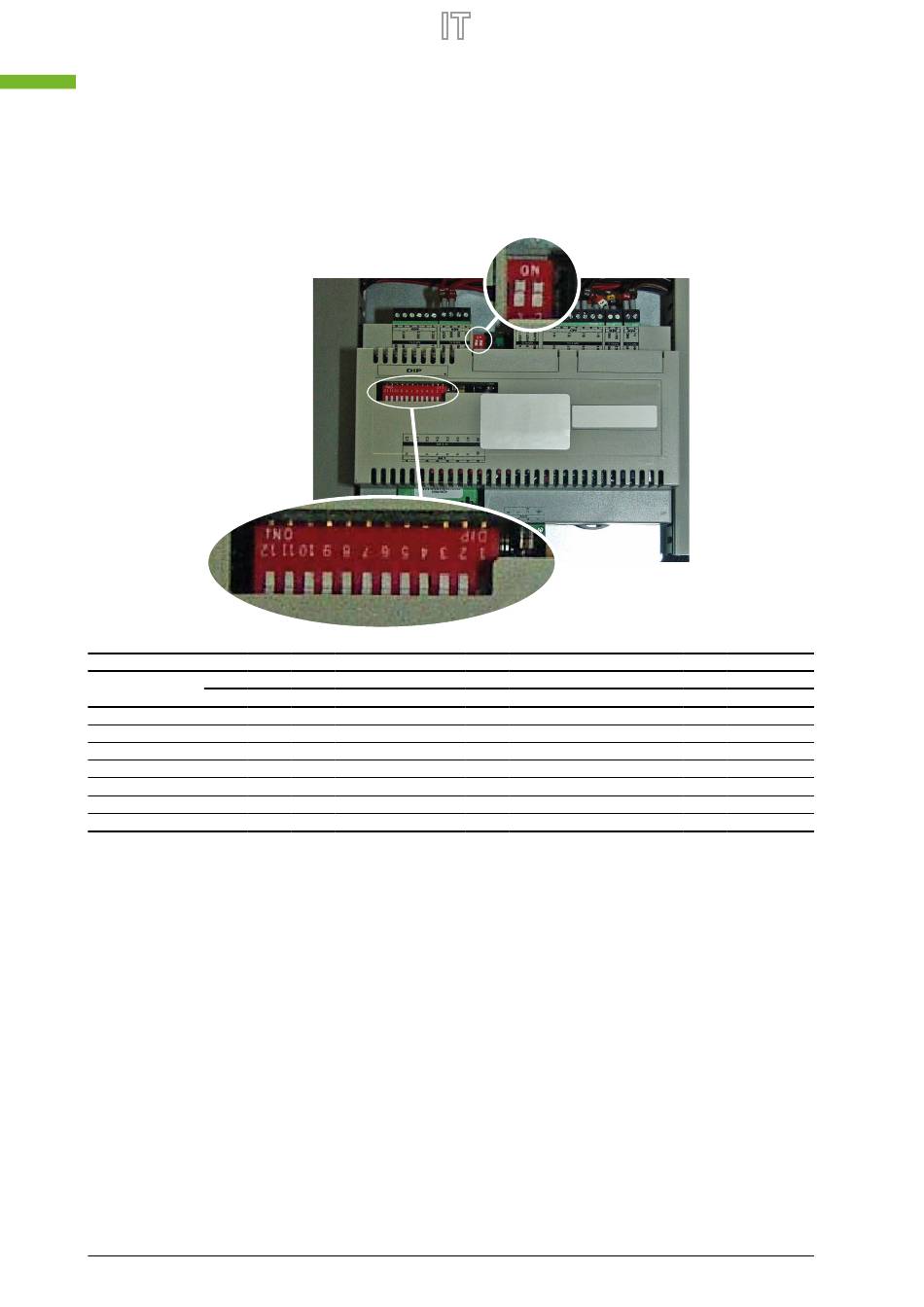

16 TABELLA CONFIGURAZIONE DIP SWITCH
Oltre ai parametri inseribili da pannello, le unità sono dotate di una serie di DIP switch tramite i quali gestire alcune opzioni e
funzionalità della macchina.
Si ricorda che alcune delle opzioni gestibili dal pannello sono vincolate ad uno specifico settaggio di alcuni DIP switch.
Unità
1
ANL OFF OFF
ANL H ON OFF
ANL C ON OFF
ANL A/Q ON OFF
ANL HA/HQ ON OFF
ANL Z/Y ON OFF
ANLI H ON OFF
34
DIP switch (B)
Impostazioni di default DIP switch MODUCONTROL
DIP switch (A)
2 3 4 5 6
OFF OFF ON OFF
OFF OFF OFF OFF
OFF OFF OFF OFF
OFF ON ON ON
OFF ON OFF ON
ON OFF OFF OFF
OFF OFF OFF OFF
DIP switch (A)
7 8 9 10
OFF OFF OFF OFF
OFF OFF OFF OFF
OFF OFF OFF ON
OFF OFF OFF OFF
OFF OFF OFF OFF
OFF OFF OFF OFF
OFF OFF ON OFF
DIP switch (B)
11 12 1 2
--- --- OFF OFF
--- --- OFF OFF
--- --- OFF OFF
--- --- OFF OFF
--- --- OFF OFF
--- --- OFF OFF
--- --- ON OFF
